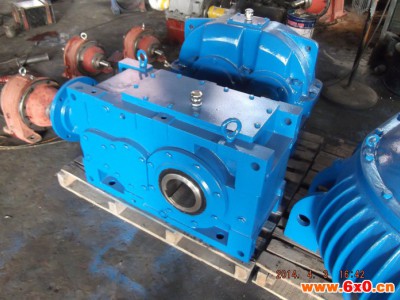

伟鑫B3-14齿轮箱B3-12标准工业齿轮箱齿轮箱厂家

基本型号：
H1SH3  H1SH5  H1SH7  H1SH9 H1SH11 H1SH13 H1SH15  H1SH17  H1SH19
H2SH4  H2SH5  H2SH6  H2SH7 H2SH8  H2SH9  H2SH10  H2SH11  H2SH12  H2SH13  H2SH14  H2SH15
H2SH16 H2SH17 H2SH18 H2SH19 H2SH20
H3SH5  H3SH6  H3SH7  H3SH8  H3SH9 H3SH10 H3SH11 H3SH12 H3SH13 H3SH14 H3SH15
H3SH16 H3SH17 H3SH18 H3SH19 H3SH20
H4SH7 H4SH8  H4SH9  H4SH10 H4SH11 H4SH12 H4SH13 H4SH14 H4SH15 H4SH16 H4SH17
H4SH18 H4SH19 H4SH20
B2SH4  B2SH5  B2SH6 B2SH7  B2SH8 B2SH9 B2B2SH10 B2SH11 B2SH12 B2SH13 B2SH14 B2SH15
B2SH16  B2SH17  B2SH18
B3SH4 B3SH5  B3SH6  B3SH7  B3SH8 B3SH9 B3SH10 B3SH11 B3SH12 B3SH13 B3SH14 B3SH15
B3SH16  B3SH17 B3SH18 B3SH19 B3SH20
B4SH5  B4SH6  B4SH7 B4SH8 B4SH9 B4SH10 B4SH11 B4SH12 B4SH13 B4SH14 B4SH15 B4SH16
B4SH17  B4SH18  B4SH19 B4SH20

技术参数：
速比范围：H系列1.25～450，B系列 5～400
扭矩范围：H系列2～900 kNm，B系列5.8～900 kNm
功率范围：H系列4～5000 kW，B系列2.8～3000kW

性能特点：

1、HB标准工业齿轮箱采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。
2、工业齿轮箱采用通用设计方案，实现平行轴、直交轴通用箱体，零部件种类减少，规格型号增加。
3、齿轮箱有3～26型规格，减速传动级数有1～4级，速比1.25～450。
4、安装方式：底座安装、中空轴安装、摆动底座安装、扭力臂安装。
5、输入方式：电机联接法兰、轴输入。
6、输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
7、可按客户要求配逆止器。和R、K系列组合得到更大的速比。


详细选型参数及尺寸参数:
1、产品概述
2、HB系列结构图
3、型号规格表示方法
4、符号说明
5、选型举例
6、服务系数
7、输出轴允许的附加径向力
8、H系列传动能力表
9、B系列传动能力表
10、H系列额定热容量
11、B系列额定热容量
12、HB系列外形尺寸(1)

13、HB系列外形尺寸(2)
14、HB系列轴布置形式
15、逆止器布置及轴旋转方向

16、带帐紧盘联接的空心轴尺寸
17、带平键联接的空心轴尺寸
18、带法兰轴尺寸
19、齿轮箱冷却盘管尺寸
20、润滑油供给方式可选方案
21、HB系列产品组合及行业专用
22、附加变型产品-行走机构
23、附加变型产品-输送机
