供应学源XY-081电工维修技能实训考核装置

品牌	学源
型号	XY-081

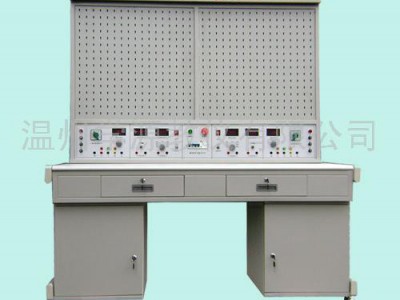

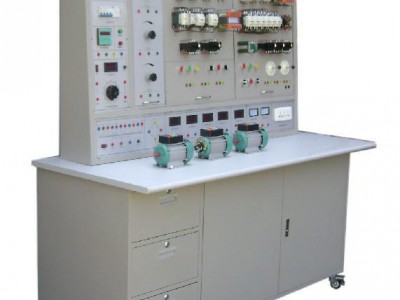

该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。 一、特点1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。2、操作台只需三相五线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。二、技术性能1、输入电源：三相五线制～380V±10% 50Hz2、温度：-5℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、外形尺寸：1700mm×650mm ×1800mm(高×宽×长)三、实训台配置1、公共部有：设有电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。4、每组提供一路恒流稳压电源，电压0-30V**大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。5、实训桌为铁质双层亚光密纹喷塑结构，钢板厚度≥2㎜，台面用5㎜厚环保优质橡胶垫覆盖，网孔板用2㎜厚镀锌钢板，网板应密布宽5.2㎜的条孔和5.2㎜圆孔，网板能方便、灵活地装、卸，所有欲装配元件均用Φ4或Φ5的不锈钢螺丝固定，，操作台整体喷塑，颜色为亚光、密纹、计算机灰，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，用于存放工具和图纸等文本资料。四、基本实训项目1．两个双联开关控制一盏灯2．三个开关控制一盏灯3．日光灯线路的接线4．声控开关控制白炽灯电路的接线5．触摸延时开关控制白炽灯电路的接线6．人体感应开关控制白炽灯电路的接线7. 定时开关控制路灯的控制线路8．单相电度表直接接线9．三相电度表直接接线10．电流互感器与电流表配用接线11．三相电度表经电流互感器的接线（电流表变比为5/5）12**转换开关和电压表测量三相电压接线13．频率、功率表、功率因素表接线14．用倒顺开关的三相异步电动机15．三相异步电动机接触器自锁控制线路16．接触器正反转控制线路17．正反转控制三相异步电动机的多地控制18．接触器联锁的正反转控制线路19．按扭联锁的三相异步电动机20．双重联锁的三相异步电动机正反转控制线路21．Y-△启动自动控制线路22. 工作台自动往返控制线路23．顺序工作，逆序停止控制24．自耦变压器减压起动控制25．能耗制动控制26.直流电机改变励磁电流进行调速的控制线路注：充分利用配备的元器件可以随意扩展多达50多项实训项目五、基本实训项目所需元器件清单（两工位/每台配备清单）注：本装置每台配两套电器元件，1、另配线材BV1㎜2四卷，BVR1mm2四卷。2、钳形万用表两只、500V兆欧表一只、活动扳手两只、螺丝刀十字、一字3×80、5×120各四把、验电笔两只、剥线钳两把、压线钳两把、另根据实际需要12台配活动扳手八把，并配备固定原器件所用各种规格的不锈钢标准件。3、所配开关、接触器、继电器使用施耐德产品。4、铺地10mm厚环保橡皮垫80㎡。
