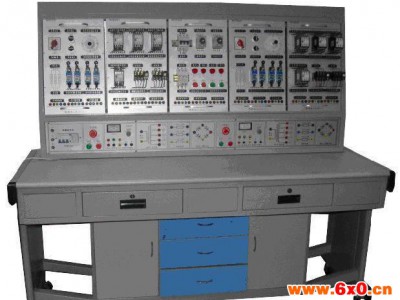

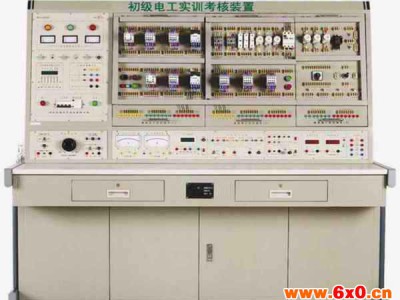

QA-DX-2003D电工技能实训考核装置是由本企业设计开发的新型实训装置。为广大院校、中专、技校、职校的电气类专业及社会电工培训、电工考核、技能鉴定等提供了理想条件。可对《初级维修电工技术》《中级维修电工技术**维修电工技术**中所列出的典型电子电气控制线路进行实际操作。不仅可供学生锻炼、提高技能，更是初级维修电工技能培训考核的理想设备实验电路。

二、技术指标及要求:

1、外型尺寸：145 x 70 x 175 cm3

2、工作电源：交流三相四线380±5% 50HZ

3、输入功率：<1.5KVA

三、设备功能及技术参数

1、       实验桌：

铁质喷塑结构，耐磨防火板面板；中间设有两个抽屉，供放置实验导线及工具；下面设有双门柜，用来放置实验挂箱等。配有四个轮子及刹车固定系统，方便搬迁移动。

2、       电源控制屏：

铁质喷塑结构、铝塑板面板。

（1）输出交流电源：三相四线交流380V输出，三只指针式电压表指示。

（4）人身安全保护功能：电流型漏电保护、电压型漏电保护和防触电实验导线。

（5）直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

（6）设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；

（7）设有单相调压器一组，可得到交流0～250V可调电压；

（8）控制屏设有单相三极220V电源插座及三相四极380V电源插座。

（9）交流电压表1只：0～500V交流电压表一只，精度1.0级。

（10）交流电流表1只：0～5A交流电流表一只，精度1.0级。

（11）功率、功率因数表1只：5位数码管显示，功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的功率、功率因数、电压、电流、频率等。

直流电压表1只：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

（12）直流电流表1只1只：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

（13）整流二极管：IN5408 四只

3、实验挂箱

（1）、维修电工实训挂箱一

配备漏电保护开关、陶瓷熔断器、行程开关、指示灯、按钮和接线端子等。

（2）、维修电工实训挂箱二

配备交流接触器4只、热继电器2只、时间继电器2只、接线端子等。

（3）、维修电工实训挂箱三

配备电磁铁、电子式时间继电器、急停按钮**转换开关、十字开关、接线端子等。

（4）、维修电工实训挂箱四

配置电度表、镇流器、日光灯管、时间继电器、启辉器、电流继电器、按钮开关、指示灯、接线端子排等。

五、实验项目

1、照明电路安装

2、日光灯电路安装

3、单相电度表安装

4、声光控路灯电路安装

5、触摸延时路灯电路安装

6、双控楼梯灯电路安装

7、电网过电流自动切换备用电源连接

8、接触器点动与连续转动电路连接

9、按钮联锁的正、反转控制电路连接

10、接触器联锁电动机正、反转电路连接

11、接触器和按钮双重联锁、反转控制

12、电动机定子绕组串联电阻启动控制电路

13、按钮切换的Y/△启动按钮控制电路的连接

14、时间继电器切换的Y/△启动控制电路连接

15、电动机半波整流能耗制动控制电路连接

16、电动机全波整流能耗制动控制电路连接

17、电动机反接制动控制电路连接

18、电动机往返行程控制电路连接实训

19、电动机顺序启动控制电路连接实训

20、电动机定时转动运转控制电路连接实训

21、时间继电器切换的双速电动机控制电路连接实训

22、普通车床控制电路连接

23、CA6140车床电气控制电路
