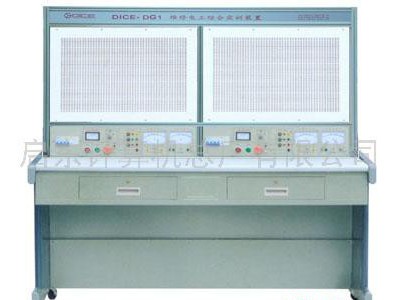

DICE实验室电子电工设备

DICE实验室电子电工设备

产品价格 ¥100.00元/台

最小起订量:100 台 可售数量:100 台

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
10 天内发货
所在地区:
江苏 南通市
有效期至:
长期有效
最后更新:
2019-11-27 14:00
浏览次数:
832

店铺信息

所在地区:江苏 南通市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

产地:
Array
存储温度:
Array
产地 启东
存储温度 -10~+40
电源 交流
工作温度 -10~+40
外形尺寸 高1800mm×宽1500mm×厚630mm
制冷剂
重量 100KG
品牌 DICE
加工定制

一、概述

DICE-Q08A型气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。

该系统适应于理工科及大专院校、中专院校、职业学校中机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过操作实验及课程设计,可以更准确、形象地深入了解,掌握气动元件的结构,气动回路的控制原理及设计方法等。还能通过实验,掌握PLC可编程序控制的功能,控制原理及编程技巧等。


二、基本结构及技术参数:

DICE-Q08A型气动PLC控制实验台主要由实验工作台、电气控制器件、气动元器件、气源、工具附件等部分组成:

一) 实验台工作台

本实验台实验工作台面,采用了工业控制常用的“T”型铝型材材料,为气动元件在工作面的安装定位提供了极大的方便。并且提供了:1、金属弹性卡座 2、“T”型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。

本实验台实验台架,采用了钢质结构,整体焊接,表面喷塑。坚固耐用。

实验台的外形尺寸:高1800mm×宽1500mm×厚630mm

二) 电气控制器件

    本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展,及利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换:PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。

   电源模块:输入电源:AC 220V   50Hz   输出电源:DC  24V/2A

 PLC可编程控制器:采用了FP-XL14主机,(继电器输出方式)。

   输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等)

   输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。

继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

三) 气动元器件

本实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....等常用的气动元件。(具体配置详见清单)

四) 气源:

采用的内置式单头静音空气压缩机,

主机采用高速电机,全封闭消声防尘结构。
具有低噪音,无振动,寿命长,易维护等
优点。

电    源:AC 220V  50HZ

电机功率:550W  转速:1440r/min

气罐容量:110L/min气罐压力:0.75Mpa

气罐重量:16Kg

五) 工具附件

采用了菲力格 F-300专用工具

配件盒。具体配置详见清单



三、主要特点:

1.电源:国家标准供电电源—AC220V/50HZ,带短路保护、漏电保护、过载保护等功能

  2.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。

3.气动元件均配有铝合金过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

4.使用环境要求:防潮、防尘环境

5.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。

6.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。

7.安装、培训:该设备需要现场安装调试,培训使用方法、注意事项及如何保养。

四、气动基本实验回路

本系统要求可开设压力控制回路、方向控制回路、速度控制回路、位置控制回路、延时控制回路等五大类气动组合回路实验。


1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸单向调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回路

16.直线缸、旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路

DICE-Q08A气动PLC控制实验台配置清单

序号

分类

项      目

型 号 规 格

数量

备  注

1

气源

静音空气压缩机

MB-550W-9 单头

1只

220V  550W  110L/min 0.75Mpa

2

气管

PU气管6×4

1卷

100米

3

实验台

Q08A型钢质实验台



1台



4

三联件

AC2000三联件

1只

装在台上

5

气容



1只

装在台上

6

元件固定配置板



1块



7

铝 底 板 弹 性 卡 装 组 合 元 件

单作用缸

QGX25×100

1只

带Φ35撞块

8

双作用缸

QGX25×100

2只

带Φ26撞块

9

微动行程开关(含连接电缆插头



4只

装在双作用缸上--安装孔下移4mm

10

旋转气缸



1只

西瓯透明元件

11

单向节流阀

JSC601

7只

装在各种气缸体上

12

减压阀(带压力表)

AR2000

1只



13

二位五通手动换向阀

4H210-08

1只



14

二位二通单电磁换向阀-配连接线

2V025-08、DC24V

1只



15

二位三通单电磁换向阀-配连接线

3V210-08、DC24V

1只



16

二位五通单电磁换向阀-配连接线

4V210-08、DC24V

2只



17

二位五通双电磁换向阀-配连接线

4V220-08、DC24V

1只

*DY*

18

三位五通双电磁换向阀-配连接线

4V230-08、DC24V

1只



19

二位五通单气控换向阀

4A210-08

2只



20

二位五通双气控换向阀

4A220-08

2只



21

顺序阀

KPSA-8

1只

西瓯透明元件

22

按钮行程阀

MOV-3A

1只

不带锁(或带锁改装)

23

或门型梭阀

KS-L8

2只

西瓯透明元件      (标签位置)

24

快速排气阀

KP-L8

2只



25

单向阀

KA-L8

2只

西瓯透明元件

26

单向节流阀

RE-02

2只



27

机控行程阀

MOV-2

2只

配件盒内1只另1只改为垂直方向

28

气压自动开关

0.5-1.0MPa

1只

压差调节0.2-0.4MPa

29

双齿轮齿条同步机构



1付

西瓯设计,气动实验附件

30

电 器 控 制

PLC直流电源单元(DC:24V)



1只

装在台上AC:220V/DC:24V

31

PLC编程器控制单元

可根据用户要求配置

1只

装在台上,标配:三菱FX1s-14MR

32

PLC电器输入单元



1只

装在台上

33

PLC电器输出单元



1只

装在台上   输出:DC24V

34

继电器控制输出单元



1只

装在台上   输出:DC24V

35

单元电器连接电缆



4条

其中电源连接2条

36

220V电源线



1条



37

墙壁插座

四位250V、10A

1只



38

PLC编程通讯电缆

可根据用户要求配置

1条

标配:三菱SC-11

39

资料

实验指导书



1册



40

编程软件光盘

编程软件及程序

1碟



41

工 具 配 件 盒

专用工具配件盒

300×200×62 mm

1个

菲力格F-300

螺丝6×100(一字、十字),3×80 (一字、十字)、气管助拔器

活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀

各一把



内六角螺丝M6×15=20只  M6×25=20只、铝槽T形螺母 30只

皮管定位压板4只、

?6-T型三通及L形支架6只、 ?6-T型五通及L形支架4只

塑料气孔塞头25只、生料带1个、 保险丝2.5A  5只

Y型减径三通?8-2×?6  1只(气泵上)、

微动行程开关(配件)2只、601-?6、602-?6弯接头  各1只

1套
