产品价格 ￥1.00元/台
最小起订量：1 台 可售数量：10000 台
| 产地 | 山东 |
|---|---|
| 电压 | 220V |
| 功率 | 50W |
| 类型 | 电工电子实训台 |
| 颜色 | 灰色 |
| 执行质量标准 | 国标 |
| 品牌 | 济南奇安牌 |
| 加工定制 | 是 |
| 准入认证 | IOS9001 |

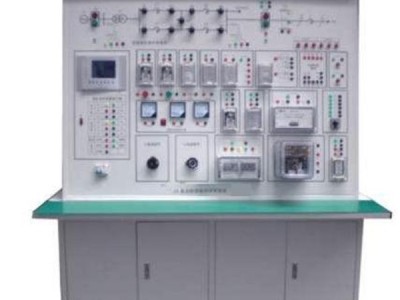

QA-GPD-2015 高低压供配电实训考核装置
型号：QA-GPD-2015
品牌：济南奇安牌
高低压供配电综合实验实训系统包括10/0.4kV变配电系统。通过在本装置上的实训和实习，使学生了解和掌握供电系统的基础知识，熟悉高、低压柜各个环节及一、二次电气设备的基本结构、工作原理和功能，能正确分析中小型工厂变配电系统一、二次接线图，掌握电力负荷及短路电流计算的初步能力，并能看懂电气安装图，掌握车间变配电所、配电线路的设计方法及基本内容，具有安全用电、节约用电的基本知识，培养学生解决供电系统问题的能力，提高学生动手能力和实践能力，为毕业设计和以后的工作打下较好的基础。
通过低压成套开关设备的实训，学生能具备正确设计、安装、检查、使用供电系统的综合能力；掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点；掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
一．供配电综合实训系统构成
系统为成套结构，与真实供电系统的要求相一致，学员通过训练不仅能掌握单台设备的设计安装与调试，还可通过整套系统的调试对供电系统形成一个完整的概念。
产品的设计符合下列标准：
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备和控制设备
JB/T9661-1999 低压抽出式成套开关设备等表准
三、柜内设备清单表
高压部分 | |||||||||||||||
一 | 1#电源主开关进线柜 | ? | 台 | 1 |
| ||||||||||
序号 | 名称 | 规格型号 | 单位 | 数量 |
| ||||||||||
1 | 高压隔离开关 | ? | 台 | 1 |
| ||||||||||
2 | 高压电流互感器 | LZZBJ9-12-200/5 | 台 | 3 |
| ||||||||||
3 | 氧化锌避雷器 | HY5WZ-17/45 | 只 | 3 |
| ||||||||||
4 | 带电显示装置 | DXN-10/T | 组 | 1 |
| ||||||||||
5 | 穿墙套管 | ? | 套 | 3 |
| ||||||||||
6 | 绝缘支柱 | ? | 只 | 3 |
| ||||||||||
7 | 柜体 | XGN2650*1100 *1200 mm | 台 | 1 |
| ||||||||||
低压部分 | |||||||||||||||
明细表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
一 | 低压进线柜 | GGD-2200*800*800 | 台 | 1 |
|
| |||||||||
序号 | 名称 | 型号规格 | 单位 | 数量 |
|
| |||||||||
1 | 隔离开关 | HD13BX/-600/31 | 台 | 1 | ? |
| |||||||||
2 | 万能式断路器 | DW15-630/3热电磁式电动 | 台 | 1 | ? |
| |||||||||
3 | 电流电压表 | 42L6-A.V | 只 | 4 | ? |
| |||||||||
4 | 电流互感器 | BH-400/5 | 只 | 4 | ? |
| |||||||||
5 | 熔断器 | RT18-32A | 套 | 3 | ? |
| |||||||||
6 | 浪涌保护器 | 100/4P | 只 | 1 | ? |
| |||||||||
7 | 万能转换开关 | LW5-16D/YH3/3 | 台 | 1 | ? |
| |||||||||
8 | 柜体 | GGD-2200*800*800 | 台 | 1 | ? |
| |||||||||
? |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
二 | 低压计量柜 | GCK-2200*800*800 | 台 | 1 |
|
| |||||||||
序号 | 名称 | 型号规格 | 单位 | 数量 |
|
| |||||||||
1 | 隔离开关 | HD13BX/-600/31 | 台 | 1 | ? |
| |||||||||
2 | 智能断路器 | DW45-630/3 垂直固定式 | 台 | 1 |
|
| |||||||||
3 | 智能数显多功能表 | ? | 只 | 1 |
|
| |||||||||
4 | 电流互感器 | BH-400/5 | 只 | 4 | ? |
| |||||||||
5 | 熔断器 | RT18-32A | 套 | 3 | ? |
| |||||||||
6 | 浪涌保护器 | 40KA/4P | 只 | 1 | ? |
| |||||||||
7 | 柜体 | GCK-2200*800*800 | 台 | 1 | ? |
| |||||||||
? | ? | ? | ? | ? | ? |
| |||||||||
三 | 固定抽屉式出线柜 | GCK-2200*800*800 | 台 | 1 |
|
| |||||||||
序号 | 名称 | 型号规格 | 单位 | 数量 |
|
| |||||||||
1 | 电流互感器 | BH-A | 只 | 3 | ? |
| |||||||||
2 | 智能数显编程电流表 | ? | 只 | 3 | ? |
| |||||||||
3 | 塑壳断路器 | NM1-400400/A/3300 | 台 | 2 | ? |
| |||||||||
4 | 塑壳断路器 | NM1-225/225A/3300 | 台 | 1 | ? |
| |||||||||
5 | 塑壳断路器 | NM1-100/100A/3300 | 台 | 2 | 电动式 |
| |||||||||
6 | 柜外操作机构 | CM1 型 | 套 | 3 | ? |
| |||||||||
7 | 板后接线装置 | CM1 型 | 套 | 3 | ? |
| |||||||||
8 | 柜体 | GCK-2200*1000*800 | 台 | 1 | ? |
| |||||||||
? |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
四 | 固定抽屉式电容柜 | GCK-2200*800*800 | 台 | 1 |
|
| |||||||||
序号 | 名称 | 型号规格 | 单位 | 数量 |
|
| |||||||||
1 | 熔断式隔离开关 | QSA-200A/3P | 台 | 1 | ? |
| |||||||||
2 | 信号灯 | AD11-22 | 只 | 6 | ? |
| |||||||||
3 | 电容切换接触器 | CJ19-65/ | 台 | 1 | ? |
| |||||||||
4 | 电容切换接触器 | CJ19-40/ | 台 | 1 | ? |
| |||||||||
5 | 电容切换接触器 | CJ19-32/ | 台 | 2 | ? |
| |||||||||
6 | 电容切换接触器 | CJ19-25/ | 台 | 2 | ? |
| |||||||||
7 | 热继电器 | JR36-63/3 | 只 | 4 | ? |
| |||||||||
8 | 热继电器 | JR36-20/3 | 只 | 2 | ? |
| |||||||||
9 | 低压电力补偿电容 | BSMJ-30KVar/0.45 | 台 | 1 | ? |
| |||||||||
10 | 低压电力补偿电容 | BSMJ-20KVar/0.45 | 台 | 1 | ? |
| |||||||||
11 | 低压电力补偿电容 | BSMJ-15KVar/0.45 | 台 | 2 | ? |
| |||||||||
12 | 低压电力补偿电容 | BSMJ-12KVar/0.45 | 台 | 2 | ? |
| |||||||||
13 | 电流互感器 | BH-200/5 | 只 | 3 | ? |
| |||||||||
14 | 智能数显编程三相电流表 | ? | 只 | 1 | ? |
| |||||||||
15 | 智能数显编程三相电压表 | ? | 只 | 1 | ? |
| |||||||||
16 | 电容补偿器 | 6回路/220V | 台 | 1 | ? |
| |||||||||
17 | 氧化锌避雷器 | ? | 只 | 3 | ? |
| |||||||||
18 | 柜体 | GCK-2200*800*800 | 台 | 1 | ? |
| |||||||||
? |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
五 | 低压负载柜 |
| |||||||||||||
| 1：单相220V电机功率15KW以下单相220V的电动机 单启动 （CJT1型的交流接触器）与三相电动机 | ||||||||||||||
