供应学源XY-158C中级电工、电拖实训考核装置电工实训设备

型号	XY-158C
工作环境	温度－10℃～＋40℃ 相对湿度<85%(25℃) 海拔＜4000m
电源	三相四线（或三相五线）380V±10% 50Hz
重量	尺寸800×850×1900
品牌	学源

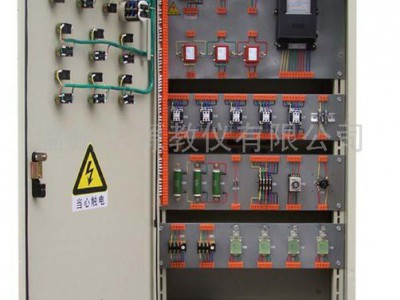

一、        概述XY-158C型中级电工、电拖实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。它集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的无器件。它既可用于对电工仪表和照明电路的操作实训也，可以完成《工厂电气控制》、《电机拖动》的操作实训。满足维修电工的初、中**技能考核要求。二、        特点整个实训装置采用实际用配电柜为主体，利用柜体的双面空间进行布局，整个实训装置包括两块继电板、主控制面板，十块元件板，元件板上安装有各种实训元器件，且所有元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行走线而导致元器件的损坏，通过走线槽进行工艺布线。控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。三、技术参数输入电源：三相四线（或三相五线）380V±10%  50Hz工作环境：温度－10℃～＋40℃  相对湿度<85%(25℃)  海拔＜4000m装置容量：＜1.5kVA外形尺寸：800×850×1900
