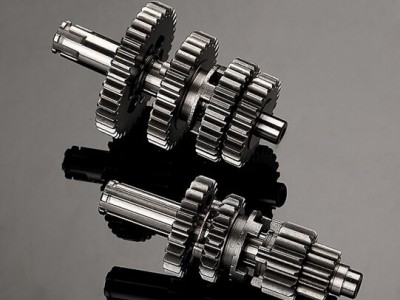

供应科邦5-1汽车分电器传动齿轮1 传动齿轮 齿轮 优质传动齿轮 齿轮厂家

产地	浙江
粒度	非标
密度	非标
物理指标	非标
执行标准	非标

本公司经营汽车齿轮，质量保证，欢迎咨询洽谈。

齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。具有结构紧凑、效率高、寿命长等特点。

齿轮传动是指用主、从动轮轮齿直接传递运动和动力的装置。在所有的机械传动中，齿轮传动应用**，可用来传递相对位置不

  齿轮传动

远的两轴之间的运动和动力。齿轮传动的特点是：齿轮传动平稳，传动比**，工作可靠、结构紧凑、效率高、寿命长，使用的功率、速度和尺寸范围大。例如传递功率可以从很小至几十万千瓦；速度**高可达300m/s；齿轮直径可以从几毫米至二十多米。但是制造齿轮需要有专门的设备，啮合传动会产生噪声。类型编辑

  齿轮传动

⑴根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>；人字齿轮传动；<4>；锥齿轮传动；<5>；交错轴斜齿轮传动。⑵根据齿轮的工作条件，可分为：<1>；开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。<2>；半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。<3>；闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装**，齿轮传动有良好的工作条件，是应用**泛的齿轮传动。齿轮传动可按其轴线的相对位置分类。齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。由两个以上的齿轮组成的传动称为轮系。根据轮系中是否有轴线运动的齿轮可将齿轮传动分为普通齿轮传动和行星齿轮传动，轮系中有轴线运动的齿轮**称为行星齿轮。齿轮传动按其工作条件又可分为闭式

  齿轮传动计算

、开式和半开式传动。把传动密封在刚性的箱壳内，并保证良好的润滑，称为闭式传动，较多采用，尤其是速度较高的齿轮传动，必须采用闭式传动。开式传动是外露的、不能保证良好的润滑，仅用于低速或不重要的传动。半开式传动介于二者之间。啮合定律 　齿轮传动的平稳性要求在轮齿啮合过程中瞬时传动比 i=主动轮角速度/从动轮角速度=ω1/ω2=常数，这个要求靠齿廓来保证。图2表示两啮合的齿廓E1和E2在任意点K接触，过K点作两齿廓的公法线N1N2，它与连心线O1O2交于C点。两齿廓啮合过程中保持接触的条件是齿廓E1上的K点速度vK1和齿廓E2上的K点速度vK2在公法线N1N2方向的分速度相等，即vKn1=vKn2=vKn。由O1和O2分别向N1N2线作垂线交于N1和N2点。上式表明，两轮齿廓必须符合下述条件："两轮齿廓不论在任何位置接触，过接触点的公法线必须过连心线上的定点C──节点。"这**是圆形齿轮的齿廓啮合基本定律。能满足该定律的曲线有很多，实际上还要考虑制造、安装和承载能力等方面的要求，一般只采用渐开线、摆线和圆弧等几种曲线作齿轮的工作齿廓，其中大部分为渐开线齿廓。对渐开线齿轮来说图2中的分别是轮1和轮2的基圆半径rb1、rb2。N1N2线是两个基圆的内公切线，即两齿廓任意接触点的公法线与其重合。因为两基圆在一个方向只有一条内公切线，所以任意接触点的公法线都通过定点C，这表明用渐开线作齿廓符合齿廓啮合基本定律。以O1、O2为圆心过节点C所绘的两个圆互称节圆。轮1的节圆半径，轮2的节圆半径渐开线齿轮具有下述特性：①N1N2是两齿廓接触点的轨迹，称为啮合线，它是一条直线。②过节点C作

  齿轮传动

两节圆的公切线tt，它与啮合线N1N2间的夹角α′称为啮合角，它是常数。③齿面间的压力总是沿着接触点的公法线N1N2方向，所以渐开线齿轮在传递动力时齿面间的压力方向不变。④传动比与两轮基圆半径成反比。齿轮制成后，基圆是确定的，因此在运转中即使中心距与设计的有点偏差，也不会影响传动比，这一特性称为传动的可分性，它对齿轮的加工、装配及维修十分有利。⑤两齿廓仅在节点C接触时齿面间无滑动，而在其他点接触时齿面间皆有滑动，且距节点愈远，滑动愈大。⑥由于渐开线齿轮可以和直线齿廓的齿条相啮合，故它可以用直线齿廓的刀具展成加工，刀具容易制造，且加工精度可以高。重合度 　重合度是影响齿轮能否连续传动的重要参数。如图2所示，轮齿啮合是由主动轮的齿根与从动轮的齿顶接触开始的，即从动轮的齿顶圆与啮合线的交点A是啮合的开始点。随着轮1的转动，推动着轮2旋转，接触点沿着啮合线移动，当接触点移到轮1的齿顶圆与啮合线的交点E时（图中虚线位置），这时齿廓啮合终止，两齿廓开始分离，E点是啮合终止点，是实际啮合线长。如果前一对齿还在E点以前的D点接触，后一对齿已于A点接触，这时传动是连续的；如果前一对齿已于E点离开，而后一对齿尚未进入啮合，这时传动**出现中断。考虑齿轮的制造、安装误差及变形的影响，实际中常要求ε≥1.1～1.4。重合度愈大，传动愈平稳。以上所述是指的圆柱齿轮的端面重合度，对斜齿圆柱齿轮尚有纵向重合度。一对齿轮能够正确的啮合的条件是二者必须模数相等、压力角相等。

3设计准则编辑

  齿轮传动

针对齿轮五种失效形式，应分别确立相应的设计准则。但是对于齿面磨损、塑性变形等，由于尚未建立起广为工程实际使用而且行之有效的计算方法及设计数据，所以设计齿轮传动时，通常只按保证齿根弯曲疲劳强度及保证齿面接触疲劳强度两准则进行计算。对于高速大功率的齿轮传动（如**主传动、汽轮发电机组传动等），还要按保证齿面抗胶合能力的准则进行计算（参阅GB6413－1986）。至于抵抗其它失效能力，虽然一般不进行计算，但应采取的措施，以增强轮齿抵抗这些失效的能力。1、闭式齿轮传动由实践得知，在闭式齿轮传动中，通常以保证齿面接触疲劳强度为主。但对于齿面硬度很高、齿芯强度又低的齿轮（如用20、20Cr钢经渗碳后淬火的齿轮）或材质较脆的齿轮，通常则以保证齿根弯曲疲劳强度为主。如果两齿轮均为硬齿面且齿面硬度一样高时，则视具体情况而定。功率较大的传动，例如输入功率超过75kW的闭式齿轮传动，发热量大，易于导致润滑不良及轮齿胶合损伤等，为了控制温升，还应作散热能力计算。2、开式齿轮传动

  齿轮传动

开式（半开式）齿轮传动，按理应根据保证齿面抗磨损及齿根抗折断能力两准则进行计算，但如前所述，对齿面抗磨损能力的计算方法迄今尚不够完善，故对开式（半开式）齿轮传动，仅以保证齿根弯曲疲劳强度作为设计准则。为了延长开式（半开式）齿轮传动的寿命，可视具体需要而将所求得的模数适当增大。前已述之，对于齿轮的轮圈、轮辐、轮毂等部位的尺寸，通常仅作结构设计，不进行强度计算。
