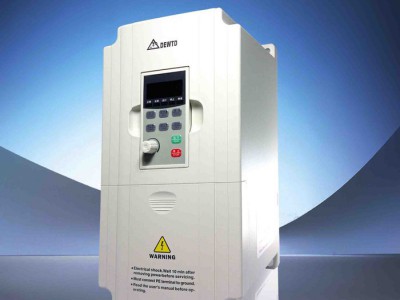

上海台达VFG-M系列380V三相7.5KW风机水泵马达电机调速启动变频器

项目名称

VFG-M系列

控制方式

V/F曲线控制

输入电源

380V电源：380±15%     220V电源：220±15%

四位数码显示

及状态指示灯

显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等。

通信控制

RS-485

操作温度

-10～40℃

湿 度

0～95%相对湿度（不结露）

振 动

0.5G以下

频

率

控

制

范围

0.10～400.00Hz

精度

数字式：0.01%（-10～40℃）；模拟式：0.1% （25±10℃）

设定解析度

数字式：0.01Hz；模拟式：上限操作频率的1%

输出解析度

0.01Hz

键盘设定方式

可直接以    设定

模拟设定方式

外部电压0～5V，0～10V，4～20mA，0～20mA。

其它功能

频率下限 、启动频率、停车频率三个跳跃频率可分别设定

一

般

控

制

加减速控制

4段加减速时间（0.1～6500秒）任意选择

V/F曲线

可任意设定V/F曲线

转矩控制

可设定转矩提升，最大10.0% ，启动转矩在1.0Hz时可达150%

多功能输入端

6路可编程输入，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、计数器、外部急停等功能。

多功能输出端

1路可编程输出；实现运转中、零速、计数器、外部异常、程序运行等指示及报警。

其它功能

自动稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、频率跟踪、PLC程序控制、横动控制、牵伸控制、自动节能运行、载波可调（上限达20KHz）等。

保

护

功

能

过载保护

电子电驿保护马达驱动器（恒转矩150%/1分钟，风机类120%/1分钟）。

FUSE保护

FUSE熔断，马达停止

过电压

220V级：直流电压＞390V   380V级：直流电压＞800V

低电压

220V级：直流电压＜200V   380V级：直流电压＜400V

瞬停再起动

瞬停后可以频率跟踪方式再起动

失速防止

加/减速运转中失速防止

输出端短路

电子线路保护

其它功能

散热片过热保护、反转限制、开机后直接起动、故障复位、参数锁定等。
