河北 信达 厂家供应 板式橡胶支座 圆形橡胶支座 橡胶支座厂家

桥梁板式橡胶支座的结构及性能

  桥梁板式橡胶支座由多层橡胶片与薄钢板硫化，粘合、硫化而成的一种桥梁橡胶支座产品，它有足够 的竖向刚度，能将上部构造的反力可靠地传递给墩台，具有良好的弹性，以适应两端的转动，同时又有较大的剪切变形能力，以满足上部构造的水平位移

在上述的桥梁板式橡胶表面粘覆一层厚1.5mm—3mm的聚四氟乙烯板**制作成聚四氟乙烯板式橡胶支座，它除了具有竖向刚度与弹性变形，能承受垂直荷载及适应两端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制，特别适宜中、小荷载，大位移量的桥梁使用。

桥梁板式橡胶支座的分类及表示方法

1、 根据桥梁板式橡胶支座的结构型式分类如下:

   球冠圆桥梁板式橡胶支座(TCYB系列)

  普通桥梁板式橡胶支座--- 矩形普通板式橡胶支座(GJZ系列)

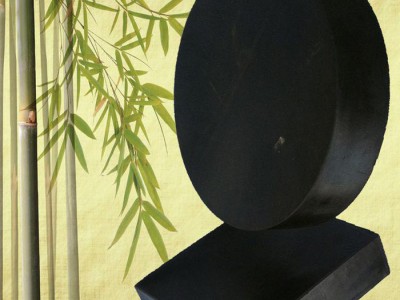

  圆形普通桥梁板式橡胶支座(GYZ系列)

  板式橡胶支座

  圆形四氟板式橡胶支座(GYZF4系列)

  聚四氟乙烯板式橡胶支座--- 矩形四氟板式橡胶支座(GJZF4系列)

  球冠四氟板式橡胶支座(TCYBF4系列)

2、 板式橡胶支座按胶种适用温度分类如下:

    a、氯丁橡胶: 适用温度+60℃∽-25℃

    b、天然橡胶: 适用温度+60℃∽-40℃

    c、三元乙丙橡胶: 适用温度+60℃∽-45℃

桥梁板式橡胶支座的适用范围

1、 普通桥梁板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.

2、 四氟桥梁板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
