GJZ橡胶支座 GYZ橡胶支座 四氟板式橡胶支座 规格齐全

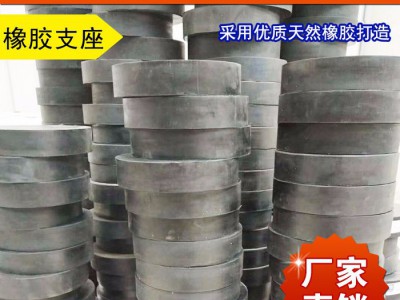

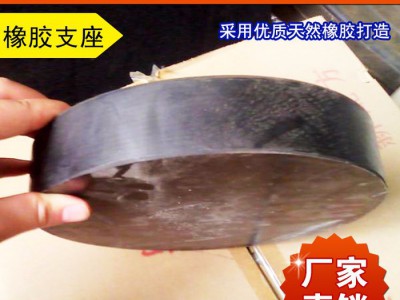

矩形（圆形）板式橡胶支座

    （一）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合压制而发。有足够的竖向刚度以承压垂直荷载，能将 上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。

    （二）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造 简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。

四氟乙烯板式橡胶支座

    （一）特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.08）可使桥梁上部构造的水平位移不受限制。

三、球冠圆板式支座：(由于顶部受力不匀，容易导致支座橡胶脱空，而且支座整体受力不均匀，目前已经淘汰)  （一）特点：本产品是经由圆板式支座改进而来的。支座顶面彩纯橡胶球型表面，支座底部加设一圈R2.5 mm的半圆型圆环。它保留了变形各向同性的优点，又可克服安装后易产生的偏压、脱空等现象，适用于一般桥梁，也适用于各种布置复杂的，纵坡较大的立交桥和高架桥，也是根据不同坡度调整球冠半径。

板式橡胶支座的适用范围

    板式橡胶支座是公路中不型桥梁中比较常用的产品，它分为普通板式橡胶支座、四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.

对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同

板式橡胶支座的安装与施工方法

    板式橡胶支座的安装与施工方法对于板式支座的安装与施工，我们衡水兴泰工程橡胶有限公司总结了两种安装方法，****是现浇梁安装桥梁公路桥梁板式橡胶支座比较方便，在施工程序如下:保持墩台垫石顶面清洁。如果支承垫石标高差距过大，可以用水泥砂浆进行调整。在支承垫石上按设计图标出中心，安装时橡胶支座的中心与支承垫石中心线要吻合，以确保支座**位准确。当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层水泥砂浆，让支座在桥梁体的压力下自动找平。在浇注梁体前，在支座上放置一块比支座平面稍大的支承钢板，钢板上焊接锚固钢筋与梁体连接，并把支承钢板视作浇梁模板的一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。预制梁橡胶支座的安装：安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。施工程序如下：处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。

橡胶支座的正确**位先使支座和支承垫石按设计要求准确**位。架梁落梁时，T型梁的纵轴线要与支座中心线重合；板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架**跨板梁或箱梁时，可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照**跨梁为基准进行。在架梁落梁时要平稳，防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表。在安装T型桥梁时，若橡胶支座比梁筋底宽，则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层，以免支座局部受压，而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后，一般情况下橡胶支座顶面与梁面保持水平。预应力简支梁，其支座顶面可稍后倾；非预应力梁其支座顶面可略微前倾，但倾斜角度不得超过5"。

弹性减震球型钢支座

KTQZ系列抗震球型钢支座是根据桥梁抗震要求设计而成.设计中应用了我厂与铁道科学研究院 1991年共同研制 QZ系列球型支座的研究成果;总结了我厂十多年来设计,制造和使用球型支座的经验;参照了欧洲标准 EN1337规定的球型支座设计方法;采用了有限元分析方法进行设计优化.该系列球型支座适用于抗震设防烈度为 7度和 8度桥梁.由于采用了金属喷涂和重防腐涂装体系,较能适应酸性,海洋气氛等腐蚀环境要求. -代号说明 3代号说明 KTQZ☆☆☆☆支座主位移量(mm) SX:双向活动支座;DX:单向活动支座; GD:固定支座;竖向承载力(kN)地震烈度:Ⅰ型用于七度区;Ⅱ型用于八度区;抗震球型钢支座示例:KTQZ-Ⅱ-5000-DX-e150表示八度地震区桥梁单向活动球型钢支座.竖向承载力为 5000kN,主位移量为±150mm.

盆式橡胶支座

盆式橡胶支座 GPZ（Ⅱ）盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座，与同类的其它型号盆式支座和铸钢辊轴支座相比，具有承载能力大、水平位移量大、转动灵活等特点，且重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。本系列支座目前承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。

    本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座坚向承载力的10%。抗震型支座水平承载力不小于支座坚向承载力的20%。 支座转动角度不小于0.02rad. 加5201硅脂润滑后，常温型活动支座设计摩阻系数**小取0.03.

加5201硅脂润滑后，耐寒型活动支座设计摩阻系数**小取0.06。
