产品价格 ¥400.00元/台
最小起订量:0 台 可售数量:20000 台
规格 | DN300 |
---|---|
运行方式 | 液压硫化机 |
品牌 | 益通 |
型号 | DN300 |
加工定制 | 是 |

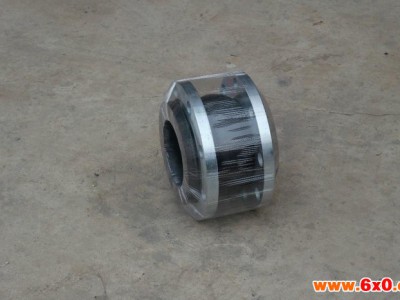

橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、可曲绕橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。
橡胶接头又可称为:可曲挠橡胶接头、橡胶软连接、软接头、柔性橡胶接头、橡胶膨胀节、避震喉、减震器等,是一高弹性、高气密性、耐介质和耐气候性的管道连接件。
橡胶接头一般由内胶层、织物增强层(增强层有多层刮胶锦纶帘子布)、中胶层、外胶层、端部加固金属环或钢丝圈,经高温、高压硫化成型后,与金属法兰或平行接头松套组合而成的复合橡胶管。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点,可降低管道的振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用。
根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。
1.按使用性能分为通用、特种、耐热三大类。
通用类:适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。
特种类:适用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类:适用于输送温度高于80℃的水
2.按结构形式分为单球体、双球体、三球体、弯头球体,,风压盘管体等。每种形式又可分同心等径、同心异径、偏心异径三类。
3.按外形分为:
同心同径、同心异径、偏心异径。
3.按产品与管路的连接形式可分为法兰连接、螺纹连接和卡箍连接、螺纹管法兰连接等。
4.按工作压力分:
0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六个等级。
1、体积小、重量轻、弹性好、安装维修方便。
2、安装后可吸收管道震动产生的横向、轴向、角向位移;不受管道不同心,法兰不平行的限制。
3、安装后可降低管道水泵等震动产生的噪音,吸振能力强。
4、内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。
本品由于可曲挠橡单球体胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等各个品种,适应多种介质和环境。
1、橡胶软接头在安装时严禁超位移极限安装。
2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止工作时受压拉脱。
3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。
4、安装螺栓要对称逐步加压拧紧,以防局部泄露。
5、安装时应远离热源,严禁使用不符合本产品要求的介质。
一般有丝扣连接、法兰连接、卡箍连接等等。
1、管道中安装可曲挠橡胶接头时,必须让其处于自然状态,不要人为的使产品发生变形。
当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。
3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特耐材料橡胶接头,不可盲目串用或通用。
4、可曲挠橡胶软接头使用在水泵进出口时,应位于水泉一侧,与水泉之间应安装金属变径接头,且安装在变径的大口径出处。
5、当管道位移量大于等于接头的最大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于极限的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。
6、高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。
7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。
8、橡胶软接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。
9、使用或储存橡胶软接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。
10、可曲挠橡胶接头在安装时严禁超位移极限。
11、安装螺栓要对称,逐步加压拧紧,以防局部泄露。
12、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力应小于管道的支撑力,否则应安装防拉脱装置以防止工作受压拉脱。
13、橡胶接头应远离热源,臭氧区域,严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。
14、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。6:DN200MM以上产品在安装时,请用蝶阀专用法兰或者小口径法兰,以免防止在安装后出现法兰拉脱、漏水、渗水现象。如有其它问题请联系我公司
标志、包装、运输、贮存
1). 标志
产品至少应具有包含以下内容的永久性标志:生产厂名、产品名称、产品规格、型号、工作压力。
2).包装
按供需双方协议进行包装。包装内应附有有效的产品合格证,内容包括产品名称、产品标记、生产日期、制造厂名称、厂址、商标及执行标准号。
3).运输、贮存
产品在贮运过程中应避免阳光直射,雨雪浸淋、锐气划伤,避免与酸、碱、油及各种有机溶剂接触。产品的贮存地点应距热源1m以上,环境15℃-40℃。橡胶接头自生产日期起,在一年的贮存期内,其质量和性能应符合本标准要求。
公称通径 DN(mm) | 长度L (mm) | 轴向压缩 | 轴向拉伸 | 横向位移 | 偏向角度 |
32 | 95 | 8 | 4 | 8 | 15° |
40 | 95 | 8 | 5 | 8 | 15° |
50 | 105 | 8 | 5 | 8 | 15° |
65 | 115 | 12 | 6 | 10 | 15° |
80 | 135 | 12 | 6 | 10 | 15° |
100 | 150 | 18 | 10 | 12 | 15° |
125 | 165 | 18 | 10 | 12 | 15° |
150 | 180 | 18 | 10 | 12 | 15° |
200 | 210 | 25 | 14 | 15 | 15° |
250 | 230 | 25 | 14 | 15 | 15° |
300 | 245 | 25 | 14 | 15 | 15° |
350 | 255 | 25 | 15 | 15 | 15° |
400 | 255 | 25 | 15 | 15 | 12° |
450 | 255 | 25 | 15 | 22 | 12° |
500 | 255 | 25 | 16 | 22 | 12° |
600 | 260 | 25 | 16 | 22 | 12° |
700 | 260 | 25 | 16 | 22 | 12° |
800 | 260 | 25 | 16 | 22 | 12° |
900 | 260 | 25 | 16 | 22 | 10° |
1000 | 260 | 25 | 16 | 22 | 10° |
1200 | 260 | 26 | 18 | 24 | 10° |
1400 | 450 | 28 | 20 | 26 | 10° |
1600 | 500 | 35 | 25 | 30 | 10° |
1800 | 500 | 35 | 25 | 30 | 10° |
2000 | 550 | 35 | 25 | 30 | 10° |
