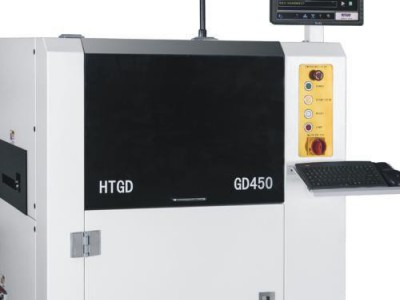

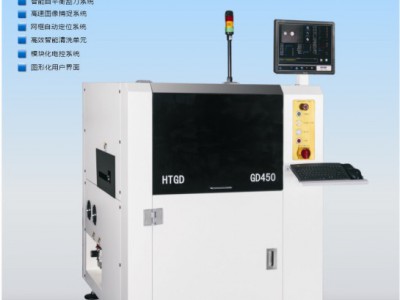

1.2米全自动印刷机 SMT全自动印刷机 厂家直销 锡膏印刷机批发

1.2米全自动印刷机 SMT全自动印刷机 厂家直销 锡膏印刷机批发

产品价格 ¥250000.00元/台

最小起订量:1 台 可售数量:1000 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
广东 深圳市
有效期至:
长期有效
最后更新:
2019-11-26 02:58
浏览次数:
885

店铺信息

所在地区:广东 深圳市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

商品品牌:
Array
商品型号:
Array
商品品牌 和田古德
商品型号 GDS
产品优 质量优
别名 全自动印刷机
产地 深圳
规格 GDS
用途 广泛
品牌 HTGD
型号 GDS
加工定制
所属产业 广东


GDS?                  技术规格
PCB参数
最大板尺寸 (X x Y) 450mm x 350mm
最小板尺寸 (Y x X) 50mm x 50mm
PCB厚度 0.4mm~14mm
翘曲量 Max. PCB对角线 1%
最大板重量 10Kg
板边缘间隙 构形至 3 mm
最大底部间隙 25mm
传送速度 1500mm/秒(Max)
距地面的传送高度 900±40mm
传送轨道方向 左 – 右、右 – 左、左 – 左、右 – 右
传输方式 一段式轨道(选配三段轨道)
PCB夹持方法 软件可调压力的弹性侧压,底部整体吸腔式真空。(选项一、顶部平行四边行压板机构压平;选项二、底部多点局部真空;选项三、边缘锁定基板夹紧)
板支撑方法 磁性顶针,等高块,专用的工件夹具,Grid-Lok(选项)
印刷参数
印刷头 全闭环印刷头(Y向,Z向均为闭环控制)
模板框架尺寸 420mm x520mm~737 mm x 737 mm
最大印刷区域 (X x Y) 450mm x 350mm
类型 钢刮刀/胶刮刀(角度45°/55°/60°按印刷工艺匹配选择)
刮刀长度 220mm~500mm
刮刀高度 65±1mm
刮刀片厚度 0.25mm Diamond-like carbon涂层
印刷模式 单或双刮刀印刷
脱模长度 0.02 mm 至 12 mm
印刷速度 0 ~ 200 mm/秒
印刷压力 0.5kg 至10Kg
印刷行程 ±200 mm(从中心)
影像参数
影像视域 (FOV) 6.4mm x 4.8mm
平台调整范围 X,Y:±7.0mm,θ:±2.0°.
基准点类型 标准形状基准点 (见SMEMA 标准),焊盘 /开孔
摄像机系统 单独照相机 , 向上 / 向下单独成像视觉系统,几何匹配定位
性能参数
影像校准重复精度 ±12.5微米 (±0.0005") @6 σ,Cp 大于或者等于 2.0
印刷重复精度 ±25 微米 (±0.001") @6 σ,Cp 大于或者等于 2.0
循环时间 少于 7.5s
换线时间 少于5mins
设备
功率要求 AC220V±10%,50/60HZ,15A
压缩空气要求 4~6Kg/cm2, 10.0 直径管
操作系统 Windows XP
外观尺寸 1140mm x 1400mm x 1480mm
机器重量 1000Kg
温湿度控制模块(选项)
环境温度 23±3℃
相对湿度 45~70%RH4
