供应全自动视觉印刷机\日东锡膏印刷机\深圳smt锡膏印刷机 smt全自动视觉印刷机

供应全自动视觉印刷机\日东锡膏印刷机\深圳smt锡膏印刷机 smt全自动视觉印刷机

产品价格 ¥235000.00元/台

最小起订量:1 台 可售数量:100 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
广东 深圳市
有效期至:
长期有效
最后更新:
2019-11-26 02:19
浏览次数:
612

店铺信息

所在地区:广东 深圳市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

产品用途:
Array
产品别名:
Array
实验压力:
0~10Kg/cm2
产品用途 线路板锡膏印刷
产品别名 smt印刷机
产品类型 全新
重量 1000
实验压力 0~10Kg/cm2
长度 1146X1364X1440mm
产地 深圳
功率 3
用途 线路板印刷
适用行业 电子加工
品牌 广晟德
型号 GSD-PM400C

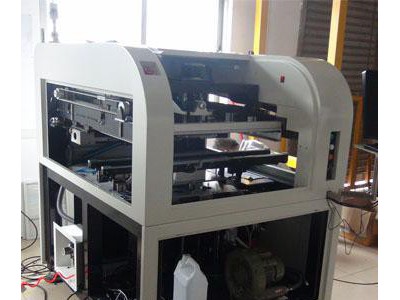

一、广晟德smt全自动视觉印刷机GSD-PM400C整机技术参数



项目

规格参数
网框尺寸 Min Size 420x500mm
  Max Size 737X737mm
  Thickness 25~40mm
PCB 最小尺寸 50x50mm
PCB 最大尺寸 400x300mm
PCB 厚度 0.2~6mm
PCB 翘曲量 Max.PCB对角线1%
传送高度 900±40mm
传送方向 左-右;右-左;左-左;右-右
 运输速度 Max 1500mm/S (可编程)
PCB的定位 支撑方式 磁性顶针/可手动调节顶升平台
  夹紧方式 独特的顶部压平,边夹,真空吸嘴
印刷头 两个独立的马达驱动印刷头
刮板速度 6~300mm/sec
刮板压力 0~10Kg/cm2
刮板角度 55°(标准
刮板类型 钢刮板标准,胶刮板
钢网分离速度 0.1~20mm/sec (可编程)
清洗方式  干、湿、抽真空(可编程)
工作台调整范围 X:±5mm;Y:±5mm;θ:±2°
整机参数 Machine ?
重复定位精度 ±0.01mm
印刷精度 ±0.025mm
印刷周期 ≤8s (排除印刷和清洗)
换线时间 <5Min
使用空气气压 4.5~6Kg/cm2
电源 AC:220±10%,50/60HZ 1Φ 3KW
控制方法 全电脑控制
机器外形尺寸 1146(L)X1364(W)X1440(H)mm
机器重量 1000公斤左右
平台升降自动调节 0—6mm
PCB传送过板高度 35mm


二、smt全自动视觉印刷机GSD-PM400C产品特点及优势


1、印刷精度:本款设备可以确保机器实现高精度的对位,轻松实现01005的印刷。

2、smt全自动视觉印刷机GSD-PM400C为全自动电脑控制PCB厚度的调节顶升平台:结构紧凑可靠、升降平稳、PIN针高度软件自动调节,可以实现不同厚度的PCB板位置高度的调节。

3、图像及光路系统:全新的光路系统—均匀的环形光和高亮度的同轴光,配以均可无极调节的亮度功能,使得各类型的Mark点均可很好的识别(包括凹凸不平的Mark点),适应镀锡,镀铜,镀金,喷锡,FPC等各类型不同颜色的PCB。四路光源可调,上下同照钢网和PCB板。上下同时取像大面阵数字相机(130万像素)   提升成像分辨率提升影像精度,给更高精度要求的印刷带来保证。

4、可编程的悬浮自调整步进马达驱动印刷头:针对于前后刮板压力所需不同及升降的稳定性而设计,防止锡膏外泄及片具有一定弹性的装夹设计,刮板的压力,升降速度,印刷速度,印刷范围均软件可调,且为客户提供了多种脱模方式来适应不同下锡要求的PCB板,为客户提供了一个良好的印刷控制平台。

5、刮板系统:滑轨型刮板系统,提高运行稳定性及延长使用寿命;带刮板接触感应的新型刮板系统(感应装置在刮板上);带压力闭环的刮板系统(选配)。

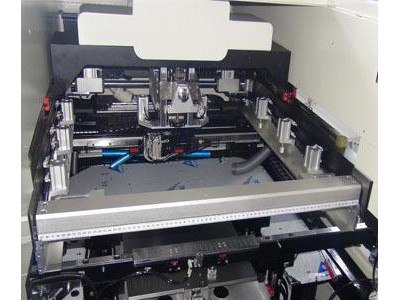

6、smt全自动视觉印刷机GSD-PM400C的PCB定位系统为独特的皮带传送导轨,磁性顶针,真空吸嘴,上压装置和柔性侧压装置。

7、本设备运输系统为步进马达和独特的皮带传输;一段式运输系统;进出段自动调节宽窄(选配)。

8、smt全自动视觉印刷机GSD-PM400C清洗系统
该系统提供:干洗、湿洗、真空三种清洗方式,该三种方式可以任意组合使用,并且在客户不需要自动清洗时,可在生产界面下实现人工清洗,从而减短清洗时间,提高生产效率。新型的擦拭胶条保证和钢网的充分接触,加大型的真空吸力 保证大力消除网孔内残留的锡膏,真正实现有效的自动清洗功能。CCD部分和清洗部分分离,当CCD工作时,CCD部分独立移动,降低伺服马达的负载,提高机器的运动速度和精度。

9、控制系统:采用先进运动控制卡作为系统控制,可实现机器在运动过程中修改参数,真正实现暂停功能。

10、高适应性钢网框装夹系统:实现各种尺寸的网框的印刷,并可实现在生产过程中的快速更换机型,Y向自动定位。
11、简单易用的人性化中/英文操作界面
采用windows XP操作界面,具有良好的人机对话功能:尤其在做程序文件的导航效果,方便所有操作人员快速熟悉操作;菜单式中/英文切换,操作日志,故障记录/故障自诊断/故障分析提示/光报警等功能,使得操作简单,方便。

12、2D锡膏印刷质量检查和分析:对偏移,少锡,漏印,连锡等印刷不良问题能快速检测,确保印刷品质。

www.smtysj.cn
