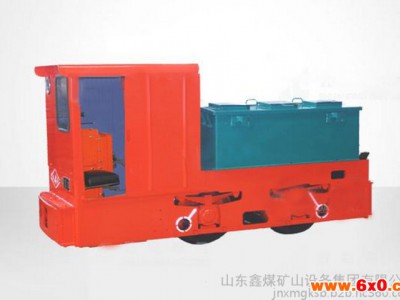

5T变频矿用隔爆型蓄电池电机车,蓄电池电机车厂家

1.产品型号、名称及含义

1.1产品型号：CTY5/6、7、9P
产品名称：防爆特殊型蓄电池变频调速电机车（以下简称电机车）
1.2产品型号含义

C   T   Y   5/ 6、7、9  P

                               变频调速

                               电机车轨距6为600mm，7、9分别表示762mm、900mm轨距

                              电机车粘着质量5t

                              一端司机室

                              防爆特殊型

                              煤矿用机车

2.产品用途及使用范围
2.1产品用途
本产品主要用于有煤（岩）与瓦斯（沼气、甲烷）存在的矿井和全风压通风的主要风巷以及瓦斯矿井的主要回风道和采区进回风道，掘进的岩石巷道而无架线的井下巷道牵引矿车组、运输器材及人员。
2.2产品使用范围
 本产品在下列环境条件下，应能正常工作。
a) 海拔高度不超过1200m。
b) 周围空气最高温度为＋40℃，最低温度为－20℃。
c) 最湿月月平均最大相对湿度为95%（同月月平均最低温度不大于＋25℃）。
d) 在具有甲烷和爆炸性气体混合物的煤矿井下。
3 .产品的技术特性
3.1本产品执行标准：MT491-1995《煤矿防爆蓄电池电机车通用技术条件》及Q/DBCL014-2006《防爆特殊型蓄电池变频调速电机车》，其技术数据见表1。

项次	名称	数值
1	公称粘重   T	5
2	额定电压（蓄电池组标称电压）V	90
3	最大牵引力  KN	12.26
4	小时制牵引力	6.9
5	小时制速度km/h	7.2
6	最大速度km/h	14.4
7	轴距 mm	850
8	最小曲线半径 m	6
9	车轮滚动圆直径	520
10	总传动比	15.78（锥、正齿轮二级减速）
11	调速方式	变频调速
12	传动方式	直-交（DC-AC）
13	制动方式	机械+电气
14	牵引电动机功率x台（kw x 台）	7.5x2
