造纸机 卫生纸机器,餐巾纸机,盒抽纸机

一、主要数据

1.1、产品品种：文化用纸

1.2、定 量：20—80g/m²

1.3、净纸宽度：1100mm

1.4、卷纸宽度：1200mm

1.5、网 宽：1450mm

1.6、产 量：1.5-2.5T/D

1.7、工作车速：40-70m/min

1.8、设计车速：80m/min

1.9、传动方式：分部传动，交流变频调速

1.10、轨 距：1800mm

二、网部

由壹套圆网装置组成。

圆网部是圆网造纸机的纸页成形部，它对圆网造纸机的产量和质量有决定性影响，这是圆网造纸机的一个重要组成部分。圆网部分包括网笼、网槽、伏辊、真空吸水箱等。纸页在网部的形成：上网的纸浆以规定的浓度进入网槽，在网槽内与转动的圆网接触，在网内外水位差的推动下产生过滤脱水的作用，纤维便在网页上形成湿纸，湿纸层随转动的圆网与毛毯包覆的伏辊相遇，并经过伏辊的挤压，纸层就粘附于毛毯上带走。

2、圆网笼装置1套：直径φ1250mm，面宽1450mm，网笼轴无缝钢管，轴头45#钢，外片、内片为铸铁件，不锈钢绕片，不锈钢串棒，轮辐中间采用间隔套，两端轮辐锁紧，两端配用轴承310，网面精磨。

3、伏辊装置1套：直径φ300mm，面宽1450mm，辊体材料为无缝钢管，厚10mm，轴45#钢，表面包胶胶厚25mm，硬度为肖氏38±2°，两端配用轴承210.

4、真空吸水箱1套：吸水箱为型钢箱体，面板均为超高分子聚乙烯材料，缝宽14mm，吸口宽1550mm，连体支架。

5、喷水管装置一套：直径φ42mm，水压1—4 Mpa。

6、网部采用机架采用型钢结构。

三、挤水部

挤水部由一道毯压组成，湿部由毛毯引到挤水，在得到足够的干度后，进入网部。

1、 挤水上辊1套：直径φ220mm，辊面宽1550mm，铸铁辊面，表面包胶，厚20mm，硬度为肖氏“A”90°，辊体形式为平胶辊，两端配用轴承210.

2、 挤水上辊1套：直径φ220mm，辊面宽1550mm，铸铁辊面，表面包胶，厚20mm，硬度为肖氏“A”90°，辊体形式为平胶辊，两端配用轴承210.

3、 导辊装置6套：直径φ108×10mm，面宽1550mm，辊体材料为无缝钢管，闷头铸铁，轴头45#钢，配用轴承208/209。

4、 舒展辊装置1套：直径φ170mm，面宽1550mm，辊体材料为无缝钢管，闷头铸铁，轴头45#钢，表面包胶，硬度为肖氏“A”95±2°，设置螺纹凸槽，配用轴承208/209.

5、 毛毯吸水箱1套：吸水箱箱体为型钢钢箱体，面板为高分子聚乙烯。

6、 吸水管1套：带高压喷水管，水压2—4Mpa，为固定。

7、 校正器1套：毛毯采用气动控制。

毛毯张紧器1套：毛毯均设有一套手动张紧器，导管和丝杠由钢制造。机架装置1套：机架、横梁采用铸铁型结构，在机架的立柱上装有手动加压装置，通过托臂实行辊子加压和提升。

四、烘干部

为了有效的保证烘干部的干燥能力，本台纸机有1套直径φ2000mm烘缸组成，毛毯配有手动校正器和手动张紧器，烘干部传动为开式齿轮装置，烘缸全部使用滚动轴承。

1、 烘缸装置：直径φ2000mm，面宽1450mm，缸体和缸盖为铸铁，烘缸辊体壁厚不小于22mm，硬度为HB210，内圆车光，配旋转蒸汽接头各虹吸管，工作气压0.3Mpa，水压试验0.6Mpa，。

2、 托辊直径φ360mm，辊面宽1550mm，铸铁辊体，外径加工，表面包胶，厚25mm，硬度为肖氏“A”98℃，辊体形式为平辊，两端配用轴承3622。

3、 机架装置1套：烘干部机架装置为铸铁型结构或型钢结构。

五、传动部

本机共有1个传动点，总装机容量为调速11KW。

传动部主要设备有驱动电机、减速机、联轴器、基础板和基出螺栓。传动电机为交流电机，减速机为圆柱齿轮减速机，联轴器为HL系列轴销联轴器。

六、基础部

本机基础部包括纸机基础图上的基础板、地脚螺栓、垫铁块等，基础板指纸机各种地轨、导轨、基础底座等，材质为铸铁经人加工时效处理，精加工而成。

七、制浆及纸完成设备：联系电话18530160500

1、高浓碎浆机 1台 电机；15KW/6级

2、磨浆机 1台 电机：22KW/4级

3、振动筛 1台 电机：3KW/4级

4、推进器 1台 电机：5.5KW/4级

5、35 M3漂洗机 1套 电机：5.5KW/4级

6、浆泵4寸 4台 电机：4KW/4级

7、真空泵 1台 电机：7.5KW/4级

8、离心筛 1台 电机；7.5KW/级4级

9、搅拌机 3台 电机；3KW/级4级

10、复卷机 1台 电机；4KW调速

11、切纸机 1台 电机；4KW调速

八、工艺流程:

原料（废纸、桨板）——碎浆机——震动筛——磨浆机——漂洗机——推进器——浆泵——除砂器——浆泵——离心筛——浆泵——造纸主机——卷纸机——对开切纸机——包装

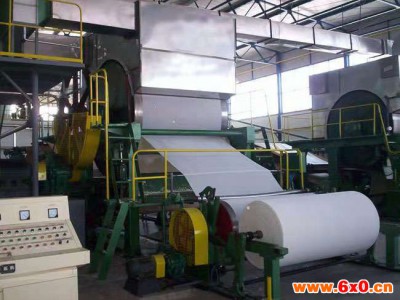

九 、设备流程图片

十、全套设备价格合计 16.5 万。

十一、有关事项：

1 供方承担全套设备安装、调试、出纸。

2 需方承担2名技术员每人每月工资6000元，及食宿费来往旅差费，保险费用。

3 简易包转不计费用。

4 以上价格不含运费。

5 供货日期；签定合同起30天发货。

6、本机包修一年，胶类半年。
