三相交直流指示仪表校验装置/三相指示仪表校验装置

三相交直流指示仪表校验装置/三相指示仪表校验装置

产品价格 ¥26800.00元/台

最小起订量:0 台 可售数量:0 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
山东 青岛市
有效期至:
长期有效
最后更新:
2019-11-24 21:33
浏览次数:
566

店铺信息

所在地区:山东 青岛市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

产地:
Array
是否进口:
Array
产地 青岛
是否进口
加工定制
类型 多参数测试仪
测量范围 5000
精确度 0.1
仪表尺寸 160-120-140(mm)
适用范围 电力
仪表重量 9(kg)
工作电源 220(V)
规格 158
品牌 天正
型号 TH

TH-0301三相交直流指示仪表校验装置1

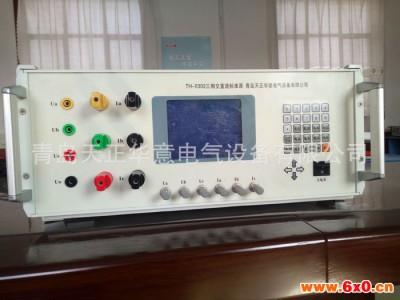

TH-0302三相标准功率源

TH-0302三相交直流标准功率源
TH-0305单相交直流标准源2

TH-0302三相标准功率源.3jpg


三相交流指示仪表校验装置


杨东照18669895723-13708956461-0532-88312771

三相交流指示仪表校验装置功能特点

1.输出数字调节,校表时调节步进可任意修改,同时可按百分比输出,也可按数字键直接设定输出值。
2.电流电压和相位设有多个常用试验点,常用点的调节一次到位,使用特别方便。
3.校表时,程序控制电量缓升降到指定的测试点附近,稍加程控微调,可很方便找准测试点,此时程序自动计算并显示指示仪表的误差。
4.可用计算机控制检表,也可脱离计算机检表,备有接口和软件,可通过计算机实现自动检表和管理,通过计算机可实现多量程指示仪表自动检定,并打印报告。
5.采用积木式结构,方便标准表和功率源送检。

本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

2 主要功能及特点

2.1可半自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。

2.2电源部分可生成具有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2. 3功放的工作频带为40HZ~1kHZ,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用。

2.4设有RS-232接口。通过上位机软件(选件),由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理。

2.5设有大容量的非易失性存贮器,可存贮300块被检仪表的检测原始数据,以供查阅和上传。

3 主要技术指标

3.1 交流电压量程  50V、100V、200V、400V、600V **大输出容量 20VA;

3.2 交流电流量程  0.5A、1A 、2.5A、5A、10A、20A  **大输出容量 20VA;

3.3 交流电压、电流调节范围0~120% FS(800V量程0~105% FS),调节细度5×10-5;

3.4 工频交流电压、电流、有功功率准确度 0.05% FS;

3.5 无功功率准确度 0.1% FS;

3.6 电流对同名相电压的相位准确度  0.050;

3.7 频 率  调节范围45~65HZ, 调节细度0.001HZ,调定值准确度5×10-5;

3.8 相 位  调节范围0~359.990, 调节细度0.010;

3.9 交流电压、电流输出波形失真度   ≤0.1%;

3.10交流电压、电流及功率输出稳定度  ≤0.01% FS /60s;

3.11谐波2~31次,幅度0~20%,各次谐波相位细度0.010·N(N为谐波次数);

3.12直流电压量程75mV、75V、150V、300V、500V、1000V **大输出容量20W;

3.13直流电流量程 0.5A、1A、2.5A、5A、10A、20A **大输出容量20W;

3.14 直流电压、电流调节范围0~120% FS(1000V量程0~105% FS),调节细度5×10-5;

3.15 直流电压、电流输出稳定度  ≤0.01% FS /60s(峰-峰值);

3.16直流电压调定值准确度       0.05% FS;

3.17 直流电流调定值准确度   0.05% FS;

3.18直流75mV输出(负载≥5Ω)准确度 0.1% FS;

3.19工作电源 单相220V±10%, 50HZ±5%;

3.20使用环境 温度200C±100C, 相对湿度≤85%RH;

3.21体积重量  约460×430×185mm3, 20kg(豪华型机箱24kg)。
