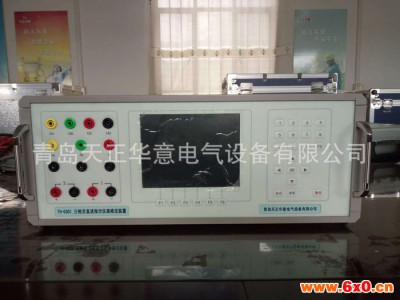

交流指示仪表检定台价格本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006等的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字处理器（DSP）和16位高速模数转换器组成的高精度工频交流；源的部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波源。装置具有精度高、工作可靠、操作方便灵活等特点。

* 装置检定 交流电流轻负载表时，请将后板【重载/轻载】开关向下切换到“轻载”（切到“重载”时,装置交流电流输出为大输出容量；“轻载”时输出容量约是重载时的一半）。

交流指示仪表检定台价格主要功能及特点

2．1 可半自动或手动检验电力中各种工频电表（电压表、电流表、功率表、表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、、幅度以及谐波对基波的相位均可程控。

2．3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2．4 设有RS-232接口。通过机（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和。

2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

2.6 可按电能表检测负荷点或自选点进行电能表校验。

* 装置在检定接线为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。

3 主要技术指标

3．1  交流电压量程　　50V、100V、200V、400V、600V、800V、大输出容量　20VA；

3．2  交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　大输出容量　20VA；

3．3  交流电压、电流调节范围 0～120% FS（800V量程0～105% FS）， 调节细度 5×10-5；

3．4  工频交流电压、电流、有功功率准确度    0.05% FS；

3．5  无功功率准确度    0.1% FS；

3．6  电流对同名相电压的相位准确度　　0.050；

3．7  频　率　　调节范围 45～65HZ，   调节细度 0.001HZ，调定值准确度 5×10-5；

3．8  相　位　　调节范围0～359.990，  调节细度 0.010；

3．9  交流电压、电流输出波形失真度　　  ≤0.1%；

3．10 交流电压、电流及功率输出度　  ≤0.01% FS /60s；

3．11 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波）；

3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V   大输出容量20W；

3．13 直流电流量程　0.5A、1A、2.5A、5A、10A、20A        大输出容量20W；

3．14 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；

3．15 直流电压、电流输出度　   ≤0.01% FS /60s（峰－峰值）；

3．16 直流电压调定值准确度　　　　　　     　0.05% FS；

3．17 直流电流调定值准确度　　　　　       　0.1% FS；

3．18 直流75mV输出（负载≥5Ω）准确度       0.1% FS；

3．19电能表测量综合误差           0.05% （脉冲输出：三相额定值=6Hz）；

3．20 工作电源　 单相220V±10%，　50HZ±5%；

3．21 使用　 温度200C±100C，　相对湿度≤85%RH；

3．9 相　位　　调节范围0～359.990， 调节细度 0.010；

交流指示仪表检定台价格电能表自动检测

图21的上半部分显示内置所测得的各相电压、电流、功率、功率因数和总的有功功率、无功功率、功率因数、及装置当前的档位和接线。中间部分是被检电能表参数输入的地方，用于设置被检电能表额定电压、额定电流、电能常数、校验圈数、接线、类型、倍率（Im/Ib）、等级、方案。

类型共三种选择：电子安装式；感应安装式；感应携带式。

倍率：是指电能表大电流值除以额定电流值的商值，如铭牌上标明3×5（20A）则倍率就是4。

装置在开机或复位后，电能表参数输入界面中会自动显示上一次所输入被检电能表的参数，有利于校多块同参数的电能表。若界面里有不正常显示时，请按“返回”键，可在电能表校验子菜单中按“4”（4: 电能表自动初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到！

3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 大输出容量20W；

交流指示仪表检定台价格方案的设置

在图21界面中，用“p”、“q”键，使光标移到“方案”栏目中，通过“t”、“u”键选择方案为“规程”方案，或自选点方案（自选点方案共设五套：“方案1”到“方案5”）。

若选择方案为“规程”方案时，进入电能表自动检测程序后，将按附录“电能表检测负荷点”中的负荷点自动进行误差。

若选择方案为自选点方案（五套自选点方案中任一个）时，进入电能表自动检测程序后，将按该自选点方案中设置的负荷点自动进行误差。

自选点方案的设置：在图21界面中，“方案”栏目里先选好要设置的自选点方案（五套自选点方案中任一个）后，按“OK”键，可进入该自选点的方案设置界面，操作员可在该界面内用“p”、“q”、“t”、“u”键，将光标移到要校验负荷点的格内，输入该点的校验圈数（当负荷点的校验圈数为“00”圈时，屏幕上不显示出来，并且自动进行误差时不做这点的误差。）。输入完毕后，用“p”、“q”、“t”、“u”键，将光标移到下一个要校验负荷点的格内，进行输入“校验圈数”。按此对所有要校验的负荷点进行“校验圈数”的设置，不同的负荷点可以设置不同的“校验圈数”。屏幕下方的““”、“””键用于翻看上、下一页。输入完所有要校验负荷点的“校验圈数” 后（每套方案的校验点数不能超过99个），按屏幕下方的“存储”键,则该方案的设置被存入到装置内的“非易失存储器”中。按“返回”键，可回到自动检测的参数界面。按上述可以对五套自选点方案进行分别设置。
