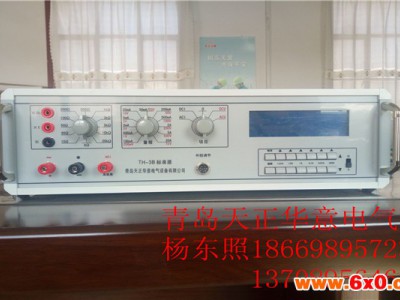

多功能仪表校准仪图片

多功能仪表校准仪图片多功能校准仪是智能化交、直流电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。

5.8、电压短路、电流开路自动保护。

可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、量程宽、分档细、精度高、性好、使用方便等特点。适用于检定、检验、四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高度电源使用，配合高等级表，校对0.1级电流、电压表。

7.3、电源插座上的地线应良好接地。

多功能仪表校准仪图片主要功能：

1 、   5  1/2位LED数字显示输出量 ，按实际值和百分比两种同时显示。

2 、  采用键盘控制输出量的增减。键盘控制量分为100/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。

3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。

4 、交、直流电压输出范围为0～1000V。

5 、交、直流电流输出范围为0～20A。

6 、交流提供四种输出：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证的准确度和性。

7 、输出超载能自动保护，手动复位。

8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。

9 、钳形表测量：配用钳型表校验线圈，可测量0～1000A电流，误差±0.3%。

6.3、交流失真度：<0.5%。

多功能仪表校准仪图片技术性能：

1 、性：   AC﹤满量程的0.02%/5分钟

               DC﹤满量程的0.01%/5分钟

作精密测量时仪器需预热两小时。

2 、交流失真度： ﹤0.5%

3 、直流纹波系数：﹤0.05%（额定输出时）

4 、输出准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）

5 、输出电压、电流以及中值电阻的范围及准确度见（附表1）      （23℃±2℃，输出值大于10%量程）

多功能仪表校准仪图片 使用：

1 、仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10%，为50Hz±1Hz。电源插座上地线应良好接地。

2 、开机前输出项目选择开关置于“0”位置，输出端先不要接上被检仪表，以免因档位选择不当而损坏仪表。

3 、接通电源开关，数码管应亮。其中M窗口指示和量程开关指示一致，%、值窗口指示为“0”，“V、mV、A、mA、μA”指示灯应有相应指示。N指示灯指示为10，正常时，输出指示灯亮。

4 、预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的量程、满度和N值。

5 、幅值调节采用按键调节时，五只为上升键，五只为下降键，分别按满度的/N、10%/N、1%/N、0.1%/N、0.01/N设置调节量。上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出将上升，当显示值满度时，如按住10%按键不放，输出多只能调节到满度，待松开按键后，方可继续调节到110%满度。1000V档设定大只能调节到105%满量程。下降键的功能和上升键相似，只是调节方向相反。如按住10%下降键2～3秒钟，输出将自动缓缓回零。请按此键让输出回零，复位键回零无效！缓升缓降键可以方便检查指针表的卡针现象，次按，输出上升至，再按一次下降到0（循环重复）。使用键盘调节时，每次测量完毕应按住10%下降键2～3秒钟，等输出回零，再作下一次测量。使用电位器调节时，每次测量完毕应将电位器逆时针到底。键盘调节和电位器调节选择可以通过外控盒上拨动开关转换 。

4、工作原理：

多功能仪表校准仪图片使用者可根据测量需要选择N值，以方便调测仪表。

7 、使用者可根据测量需要选择100/150（格）。按100/150（格）键可交替选择100格或150格，百分比显示窗口有提示。

8 、使用者可根据测量需要选择交流输出，其中交流50Hz输出时具有市电同步或本机振荡两种。

9 、每一次测量完毕，应按住10%下降键2～3秒钟，等输出回零，再作下一次测量。

10 、当出现“超载”灯亮，数码管显示“OFLO”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

当显示出现E————时，表示显示溢出，可等其自动恢复。

7.5.3、如果按动上升键、下降键一次，输出将的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。

多功能仪表校准仪图片注意事项：

1 、当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

2 、本仪器大输出电压达1100V，操作时应注意人身。

3 、输出连接导线要有足够的绝缘强度（1500V）和截面积（大约5mm2，20A输出时连接导线截面积应大于10 mm2）。

4 、当发现显示值比输出实际值大100倍时，检查钳形表显示开关是否在钳形表显示档位。

5 、本仪器不宜在相对湿度大于80%的中工作；供电电源将影响输出度。

6 、关机前请切断所有输出。

7 、一般情况请从（10）（11）插孔输出，并使用带插头的专用导线。

8 、钳形表线圈请接至（10）（12）输出插孔。

9 、高内阻交流电流表从（10）（12）或（10）（13）插孔输出。

5.6、交直流电流输出范围0~20A。7.5、根据被检表的性能和量程选择相应的量程，如果做交流项目检测时，可按动键（循环键）选择相应的，做直流项目检测时；不能选择！所有电压、电流只有在液晶屏显示“通”时才有输出；当作中值电阻时，将项目开关转到“0”，可从“*、×1、×1k”端子输出相应的中值电阻。
