产品价格 ￥950.00元/个
最小起订量：5 个 可售数量：999 个
| 输出信号 | 脉冲频率，4-20mA |
|---|---|
| 通讯 | RS485，HART，无线4G |
| 供电 | DC12V-24V，3.6V锂电池 |
| 可选功能 | 抗震型，宽量程、防腐卫生型 |
| 测量范围 | 0-10000m3/h |
| 产地 | 山东威海 |
| 工作温度 | 0~350℃ |
| 工作压力 | 1.6MPa |
| 公称通径 | DN15~DN300 |
| 精度等级 | 0.5级，1.0级，1.5级 |

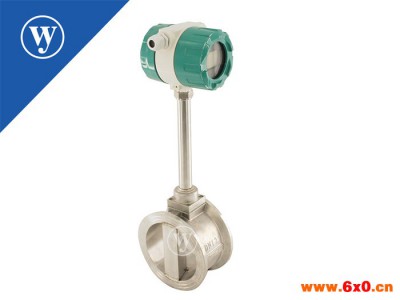

| 类型 | 涡街流量计 |
| 适用介质 | 蒸汽,液体,气体 |
| 品牌 | 威源 |
| 型号 | LUGB-LUB |
| 加工定制 | 是 |
威海威源仪表有限公司竭诚为您提供各种优质测控仪表产品，具备自主研发能力，现货供应，您所需要的测控仪表，我们都能为您提供完善的解决方案。
董经理：0631-5751816 13255666671 24小时技术支持电话：18663157376
来电即是朋友，咨询必有收获，售前专业，售后及时，我们用心，让您安心。
我公司在传统涡街流量计的基础上，勇于创新，不断优化，流量计全部使用数字化电路处理技术，采用双片TI处理器，对信号自动进行频谱分析、抗震处理，自适应不同介质，告别多种拨码开关设定，同时设计独立的电源模块，极大的提高了抗干扰能力。对于核心元件--传感器，我们采用全密封结构和独特的封装工艺，以及隔热处理与多级防潮处理，彻底对外界干扰进行屏蔽，使传感器的寿命比常规工艺的增加了2-3倍。经过创新优化，我司生产的全系列涡街流量计，性能上远高于市场同类产品，其量程比可达1:20和1:30。
一、简介
LU系列涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的设计理念，信号处理全部采用数字频谱分析技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器全密封封装技术和防护措施，保证了产品的可靠性。产品有基本型和温压一体型两种型式，基本型测量单一的流量信号；温压一体型可同时实现温度、压力、流量的测量。每种型式都有整体、分体、插入式结构，以适应不同的安装环境
二、工作原理
涡街流量计的基本原理是卡门涡街原理，即“涡街漩涡分离频率与流速成正比”。流量计流通本体直径与仪表的公称口径基本相同。如图一所示，流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测介质流过柱体时，在柱体两侧交替产生漩涡，漩涡不断产生和分离，在柱体下游便形成了交错排列的两列漩涡，即“涡街”。理论分析和实验已证明，漩涡分离的频率与柱侧介质流速成正比。
f=StV/d
式中:
ｆ── 柱体侧漩涡分离的频率(Ｈｚ)
Ｖ── 柱侧流速(ｍ/ｓ)
ｄ── 柱体迎流面宽度(ｍ)
Ｓt──斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。
三、主要技术指标
| 测量介质 | 液体、气体、蒸汽（单相介质或可以认为是单相的介质） | |
| 介质温度(℃) | -40～+350； 350～450（电容式，协议订货） | |
| 公称压力 | 1.6MPa 2.5MPa 4.0MPa ≥4.0MPa的规格协议订货 | |
| 允许振动加速度 | 电容式传感器:1.0-2.0g 压电式传感器：≤0.2g | |
| 准确度等级 | 0.5级 1.0级 1.5级 2.5级 | |
| 量程比 | 8:1 10:1 15:1 30:1(特殊定制) | |
| 流速范围 | 液体：0.3-7.0m/s 气体：3-70.0m/s | |
| 规格 | 满管式 | DN15-DN300 |
| 插入式 | DN200-DN2000（超过DN1200可特殊订货） | |
| 本体材质 | 1Cr18Ni9Ti，其他材质协议订货 | |
| 雷 诺 数 | 正常2×104-7×106 扩展5×103-7×106 | |
| 阻力系数 | Cd≤2.6 | |
| 防护等级 | 普通型：IP65 潜水型：IP68 | |
| 防爆等级 | 本安防爆型：EXiaⅡCT6 隔爆型：ExdⅡCT6 | |
| 环境条件 | 环境温度 | -40℃~+65℃ |
| 相对湿度 | ≤90% | |
| 大气压力 | 86-106kPa | |
| 供电电源 | 12VDC-24VDC 电池供电3.6V | |
| 输出信号 | 脉冲信号2-3000Hz 低电平≤1V 高电平≥5V | |
| 二线制4-20mA信号 防爆型负载≤300Ω 非防爆型负载≤500Ω | ||
| 通讯 | RS485,HART | |
表一：满管式涡街流量计工况参考流量范围
| 口径 (mm) | 仪表系数K参考值 1/m3 | 液体 | 气体 | ||||
| 标准流量 | 扩展流量 | 标准流量 频率 | 标准流量 | 扩展流量 | 标准流量 频率 | ||
| (m3/h) | (m3/h) | (Hz) | (m3/h) | (m3/h) | (Hz) | ||
| 15 | 338600 | 0.3-2.4 | 0.2-3.5 | 28-226 | 3.5-28 | 2.6-38 | 330-2630 |
| 20 | 153150 | 0.6-4.8 | 0.28-6 | 25-190 | 6.5-54 | 4.5-67 | 218~1982 |
| 25 | 75720 | 1-10 | 0.6-10 | 21-210 | 9-81 | 6-105 | 189-1700 |
| 32 | 32210 | 1.5-15 | 0.9-18 | 13-130 | 14-140 | 10-190 | 125-1250 |
| 40 | 18103 | 2.8-30 | 1.5-32 | 14-152 | 23-230 | 15-270 | 115-1150 |
| 50 | 9180 | 3.5-45 | 2.4-50 | 9-114 | 35-350 | 20-420 | 89-890 |
| 65 | 3960 | 4.5-70 | 3.5-82 | 5-80 | 55-550 | 32-750 | 60-600 |
| 80 | 2230 | 6.5-105 | 5.2-128 | 4-65 | 80-800 | 40-1100 | 50-500 |
| 100 | 1202 | 10-150 | 7-200 | 3.3-50 | 115-1150 | 70-1700 | 39-390 |
| 125 | 590 | 16-250 | 11-300 | 2.6-41 | 200-2000 | 120-2700 | 33-330 |
| 150 | 341 | 24-360 | 16-440 | 2.3-34 | 280-2800 | 180-4000 | 27-270 |
| 200 | 141 | 46-700 | 28.5-800 | 1.8-27.4 | 510-5100 | 320-6800 | 20-200 |
| 250 | 72 | 72-1100 | 50-1220 | 1.4-22 | 850-8500 | 600-12000 | 17-150 |
| 300 | 42 | 98-1500 | 70-1800 | 1.1-17.5 | 1300-13000 | 900-18000 | 15-134 |
表二：插入式涡街流量计工况参考流量范围
| 口径 (mm) | 仪表系数K参考值 1/m3 | 液体 | 气体 | ||||
| 标准流量 | 扩展流量 | 标准流量 频率 | 标准流量 | 扩展流量 | 标准流量 频率 | ||
| (m3/h) | (m3/h) | (Hz) | (m3/h) | (m3/h) | (Hz) | ||
| 200 | 396 | 46-700 | 29-800 | 5-77 | 670-6700 | 350-7000 | 74-740 |
| 300 | 189 | 100-1400 | 75-1700 | 5.2-73 | 1500-14000 | 900-18000 | 79-790 |
| 400 | 110 | 180-2400 | 130-2700 | 5.5-73 | 2700-27000 | 1500-30000 | 82-820 |
| 500 | 72 | 280-3600 | 210-4200 | 5.6-72 | 4200-42000 | 2400-48000 | 84-840 |
| 600 | 49 | 400-6000 | 300-6500 | 5.5-82 | 6100-61000 | 3300-66000 | 83-830 |
| 700 | 37 | 550-8200 | 420-9000 | 5.6-84 | 8300-83000 | 4500-90000 | 84-840 |
| 800 | 27 | 720-10800 | 550-12000 | 5.5-81 | 10800-108000 | 5800-117000 | 81-810 |
| 1000 | 17 | 1130-15000 | 850-17000 | 5.3-71 | 17000-160000 | 10700-170000 | 81-755 |
| 1200 | 12 | 1680-20000 | 1300-25000 | 5.6-67 | 24400-220000 | 14000-250000 | 81-733 |
| 1500 | 8 | 2700-30000 | 2100-40000 | 6-67 | 38200-350000 | 23400-380000 | 85-777 |
四、仪表的外形尺寸
表三 仪表外形参考尺寸（压力等级PN16）
| 管径 | A | B | C | D | E | F | H | ||
| 低温 | 高温 | 低温 | 高温 | ||||||
| DN15 | 54 | 92 | 315 | 395 | 425 | 175 | 320 | 400 | 430 |
| DN20 | 54 | 92 | 315 | 395 | 425 | 175 | 325 | 405 | 435 |
| DN25 | 54 | 68（92） | 315 | 395 | 425 | 175 | 330 | 410 | 440 |
| DN32 | 68（54） | 80（68） | 330 | 410 | 440 | 175 | 350 | 430 | 460 |
| DN40 | 78 | 82 | 340 | 420 | 450 | 160 | 360 | 440 | 470 |
| DN50 | 89 | 84 | 345 | 425 | 455 | 160 | 375 | 455 | 485 |
| DN65 | 105 | 84 | 365 | 445 | 475 | 160 | 395 | 475 | 505 |
| DN80 | 119 | 84 | 380 | 460 | 490 | 180 | 410 | 490 | 520 |
| DN100 | 139 | 91 | 400 | 480 | 510 | 180 | 430 | 510 | 540 |
| DN125 | 167 | 92 | 430 | 510 | 540 | 180 | 460 | 540 | 570 |
| DN150 | 193 | 96 | 455 | 535 | 565 | 180 | 500 | 580 | 610 |
| DN200 | 247 | 101 | 505 | 585 | 615 | 200 | 550 | 630 | 660 |
| DN250 | 299 | 114 | 560 | 640 | 670 | 220 | 620 | 700 | 730 |
| DN300 | 349 | 130 | 610 | 690 | 720 | 240 | 670 | 750 | 780 |
六、涡街流量计型号代码（执行《JB∕T 9249-2015 涡街流量计》标准）
| 代 码 | 含 义 | |||||||
| LU |
| 涡街流量计 | ||||||
| 检测方式 | B |
| 应力式传感器 | |||||
| E |
| 电容式传感器 | ||||||
| Y |
| 感应式传感器 | ||||||
| 连接形式 |
| 1 | 满管式 | 法兰连接式 | ||||
| 2 | 满管式 | 法兰卡装式 | ||||||
| 3 | 不带球阀 | 简易插入式 | ||||||
| 4 | 带球阀可不停流维护 | 球阀插入式 | ||||||
| 5 |
| 特殊定制 | ||||||
| 测量介质 |
| 2 |
| 液体 | ||||
| 3 |
| 气体 | ||||||
| 4 |
| 蒸汽 | ||||||
| 公称通径 |
| 15-300 |
| DN15-DN300（满管式） | ||||
| 200-2000 |
| DN200-DN2000（插入式） | ||||||
| 使用环境 |
| P |
| 普通型 | ||||
| B |
| 本安防爆 | ||||||
| G |
| 隔爆 | ||||||
| 输出信号 | 本项可复选 | 1 |
| 三线制脉冲输出 | ||||
| 2 |
| 两线制4-20mA输出 | ||||||
| 3 |
| 两线制4-20mA 温度压力补偿 | ||||||
| 4 |
| 两线制4-20mA 单独温度补偿 | ||||||
| 5 |
| 两线制4-20mA 单独压力补偿 | ||||||
| 6 |
| 两线制4-20mA+HART协议 | ||||||
| 7 |
| 两线制4-20mA 温压补偿+RS485 | ||||||
| 8 |
| 电池供电（就地显示无输出） | ||||||
| 9 |
| RS485 | ||||||
| W |
| 远程无线信号（2G、4G） | ||||||
| Z |
| 抗振型4-20mA+脉冲+HART | ||||||
| 转换器 |
| 无 | 一体式 | |||||
| F | 分体式 | |||||||
| Q | 潜水型 | |||||||
