宜城acr320el多功能电力仪表,多功能电力仪表厂家,

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	慧采
型号	2018款
加工定制	是

产品简介:一、产品简介K-DLQ12系列数显多功能电力仪表，一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成三相电量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四相限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。二、技术参数参数性能信号输入接线三相四线/三相三线电压量程AC400V/100V过载持续:1.2倍，瞬时:2倍/1S功耗＜1VA阻抗＞350K电流量程AC5A/1A过载持续:1.2倍，瞬时:10倍/5S功耗＜1VA阻抗＜20m频率45-65HZ辅助电源AC/DC 85-265V，＜5VA电能脉冲无源光耦集电极开路输出通讯RS485通讯接口，物理层隔离,符合国际标准的MODBUS-RTU协议通讯波特率2400~38400，数据格式N81、E81、O81、N82测量等级电量:0.2S、0.5S；频率:0.1HZ；有功电能:0.5S；无功电能:1S显示方式数耞允?3排12位高亮度LED数码管环境工作温度:-10-55℃储存温度:-20-75℃安全绝缘:信号、电源、输出端子对壳电阻＞5M耐压:信号输入、电源、输出间＞AC2KV外形尺寸：120:120x120x80mm 96:96x96x80mm80:80x80x90mm 72:72x72x90mm重量：120:0.5KG 96:0.5KG80:0.5KG 72:0.5KG三、安装与接线3．1仪表尺寸外型代号仪表型号外型尺寸(mm)开孔尺寸(mm)小安装距离深度(mm)水平(mm)垂直(mm)120K-DLQ12/1201201201111111201208096K-DLQ12/969696919196968080K-DLQ12/808080767680809072K-DLQ12/72727268687272903．2安装方法(1)在固定配电柜开开孔尺寸大小的孔；(2)取出仪表，松开螺丝，取下固定支架；(3)仪表由前插
1、宜城acr320el多功能电力仪表,多功能电力仪表厂家,
热门搜索:
智能电力测控仪电子智能电力测控仪YD2020YD2202智能电力测控仪YD2040智能电力测控仪YD2010智能电力测控仪多功能电力仪表

【河北慧采科技开发有限公司】2017年工业品企业★★诚信经营示范单位★★工业产品品牌★★诚信经营企业★★2015价值机械品牌★★拨打电话请告诉我产品订货号
2、宜城acr320el多功能电力仪表,多功能电力仪表厂家,多种型号图片

型号:RL044108电子智能电力测控仪YD2020	型号:RL044122YD2010智能电力测控仪	型号:RL044140多功能电力仪表

【宜城acr320el多功能电力仪表,多功能电力仪表厂家,一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、宜城acr320el多功能电力仪表,多功能电力仪表厂家,多种型号内容

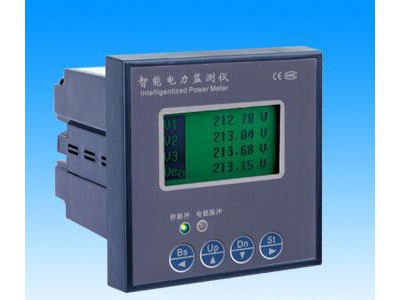

型号:RL044108电子智能电力测控仪YD2020

一、产品功能及特点 只测量3I、3V、3U、3P、P、3Q、Q、3S、S、F、PF、Wh、Qh等33个参数 LCD显示，可同时显示4个参数，中英文界面二、技术指标 引用标准 GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 显示单位 V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh 准 确 度 相电压、电流、功率 ＜0.5%RD 电能、线电压 ＜0.5%RD 频 率 0.1%RD 输 入 量 程 电 压 5～120V/600V(600V) 电 流 0～1A/5A(6A) 吸收功耗 每路电压 ＜0.4VA(347V)/0.2VA(150V) 每路电流 ＜0.1VA(5A) 过载能力 电 压 750V连续/1000V 10秒/1200V 3秒 电 流 2倍额定连续/10倍额定30秒 测量系统接线方式 三相四线/三相三线/一相二线或一相三线 可编程设定 编程模式 (口令) 测量系统选择 三相四线/三相三线/一相二线/一相三线等 CT，PT变比 1～10000 显示内容 换页时间/画面选择 通 讯 波特率：1200/2400/4800/9600/19200 校 验 位 奇／偶／无校验位 地 址 1～255 电能累加复位 (口令) 通 讯 串 行 口 RS485(标准)／RS232(可选) 通讯规约 MODBUS－RTU 绝缘强度 对 象 在输入/输出/电源之间 试验方法 AC2kV 1分钟 漏电流2mA 电磁兼容 浪 涌 电源：4kV(1.250s) I/O线：2kV 快速瞬变脉冲串 电源：4kV,2.5kHz I/O线：2kV, 5kHz 静电放电 接触放电：6kV 气隙放电：8kV 射频电磁场 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) 工作条件 温 度 -25～55℃ 湿 度 20～95％（无凝露） 工作电源 电源电压 AC85～265V 50/60Hz DC85～330V(标准) 整机功耗 ＜4W 外形尺寸 外形尺寸 120mm120mm139mm 安装开孔尺寸 92mm92mm

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44108-pid-5542.html
电子智能电力测控仪YD2020
型号:RL044122YD2010智能电力测控仪

引用标准 GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 准 确 度 相电压、电流、功率 ＜0.5%RD 电能、线电压 ＜0.5%RD 频 率 0.1%RD 输 入 量 程 电 压 5～120V/600V(600V) 电 流 0～1A/5A(6A) 吸收功耗 每路电压 ＜0.4VA(347V)/0.2VA(150V) 每路电流 ＜0.1VA(5A) 过载能力 电 压 750V连续/1000V 10秒/1200V 3秒 电 流 2倍额定连续/10倍额定30秒 测量系统接线方式 三相四线/三相三线/一相二线或一相三线等 可编程设定 编程模式 (口令) 测量系统选择 三相四线/三相三线/一相二线/一相三线等 CT，PT变比 1～10000 显示内容 换页时间/画面选择 通 讯 波特率：1200/2400/4800/9600/19200 校 验 位 奇／偶／无校验位 地 址 1～255 电能累加复位 (口令) 通 讯 串 行 口 RS485(标准)／RS232(可选) 通讯规约 MODBUS－RTU 绝缘强度 对 象 在输入/输出/电源之间 试验方法 AC2kV 1分钟 漏电流2mA 电磁兼容 浪 涌 电源：4kV(1.250s) I/O线：2kV 快速瞬变脉冲串 电源：4kV,2.5kHz I/O线：2kV, 5kHz 静电放电 接触放电：6kV 气隙放电：8kV 射频电磁场 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) 工作条件 温 度 -25～55℃ 湿 度 20～95％（无凝露） 工作电源 电源电压 AC85～265V 50/60Hz DC85～330V(标准)AC30～60V 50/60Hz DC18～90V(可选) 整机功耗 ＜4W 外形尺寸 外形尺寸 110mm75mm71mm 安装方式 DIN导轨（35 mm）或螺钉固定

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44122-pid-5542.html
YD2010智能电力测控仪
型号:RL044140多功能电力仪表

一、产品简介

K-DLQ12系列数显多功能电力仪表，一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成三相电量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四相限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数

参数			性能
信号输入	接线		三相四线/三相三线
	电压	量程	AC400V/100V
		过载	持续:1.2倍，瞬时:2倍/1S
		功耗	＜1VA
		阻抗	＞350K
	电流	量程	AC5A/1A
		过载	持续:1.2倍，瞬时:10倍/5S
		功耗	＜1VA
		阻抗	＜20m
	频率		45-65HZ
辅助电源			AC/DC 85-265V，＜5VA
电能脉冲			无源光耦集电极开路输出
通讯			RS485通讯接口，物理层隔离,符合国际标准的MODBUS-RTU协议 通讯波特率2400~38400，数据格式N81、E81、O81、N82
测量等级			电量:0.2S、0.5S；频率:0.1HZ；有功电能:0.5S；无功电能:1S
显示方式			数耞允?3排12位高亮度LED数码管
环境			工作温度:-10-55℃ 储存温度:-20-75℃
安全			绝缘:信号、电源、输出端子对壳电阻＞5M 耐压:信号输入、电源、输出间＞AC2KV
外形			尺寸：120:120x120x80mm 96:96x96x80mm 80:80x80x90mm 72:72x72x90mm 重量：120:0.5KG 96:0.5KG 80:0.5KG 72:0.5KG

三、安装与接线3．1仪表尺寸

外型代号	仪表型号	外型尺寸 (mm)	开孔尺寸 (mm)	小安装距离		深度 (mm)
				水平(mm)	垂直(mm)
120	K-DLQ12/120	120120	111111	120	120	80
96	K-DLQ12/96	9696	9191	96	96	80
80	K-DLQ12/80	8080	7676	80	80	90
72	K-DLQ12/72	7272	6868	72	72	90

3．2安装方法

(1)在固定配电柜开开孔尺寸大小的孔；

(2)取出仪表，松开螺丝，取下固定支架；

(3)仪表由前插入安装孔；

(4)插入仪表固定支架，并拧紧螺丝固定仪表。

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44140-pid-5542.html
多功能电力仪表
