产品价格 面议
最小起订量:0 台 可售数量:63 台
产地 | 邢台 |
---|---|
产品别名 | 报价 |
规格 | 厂家 |
类型 | 其他 |
售后服务 | 一年 |
用途 | 其它 |
品牌 | 慧采 |
型号 | 2018款 |
加工定制 | 是 |
型号:RL044214EV390三相全电量测量表 | 型号:RL044233多功能电力仪表PD203E-2S4 | 型号:RL044243ACR320E电力仪表 |
EV361EV362EV382EV384EV387EV390
EV300系列三相多功能电力仪表(智能配电监控仪)用于配电系统的测量监视与控制。仪表可真有效值测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功/无功电度。有六路开关量输入用于监视开关状态,两路继电器输出用于控制开关,两路模拟量输出用于DCS系统或工业监控设备。EV300仪表将测量、智能化多功能和简单人机界面结合在一起。
产品特点
测量三相电力参数;电度计量;
高清晰LCD显示;
越限报警;模拟量变送输出,数字输入,继电器输出;
电源电压:100~240Vac(10%),50/60Hz,100~300Vdc(10%);
RS485接口、Modbus-RTU协议;
外形尺寸:96X96X73mm。
功能列表
EV361,三相电压
EV362,三相电流
EV382,三相电流,三相电压
EV384,有功功率,无功功率功率因数
EV387,三相电流,三相电压有功电能无功电能
EV390,三相电流,三相电压有功功率,无功功率视在功率功率因数频率有功电能无功电能
PD203E-2S4 |
|
ACR320E三相(Threephase)I、U、kW、kVar、kWh、kVarh、Hz、COS、RS485Modbus概述
多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样,经过运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示;仪表具有多种扩展功能_:数字通讯_、数字量开关_、电能脉冲_和模拟输出_,可根据需要灵活选用。RS485的数字接口可实现仪表组网络通讯功能;2路电能脉冲输出和4路模拟量(4~20mA)输出功能可实现电能和电量的变送输出功能;4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能(遥信和遥控功能)。
多功能网络电力仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件,CJZ系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

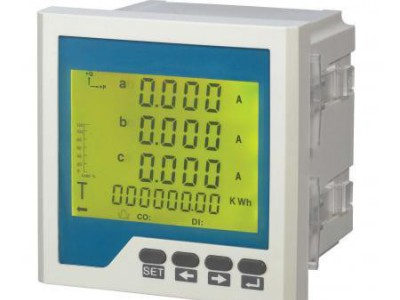

液晶多功能电力仪表(多功能电力监测仪):
◇测量:三相电力网络的U、I、P、Q、S、PF等全部电量参数。
◇计量:有功、无功电能计量。
◇显示:蓝色背光大屏幕LCD显示,清晰美观。
◇数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。
◇电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。
◇开关量输入输出_(选择配置):可选4路开关状态输入监视和遥信,2路可编程报警开关输出或遥控开关输出。
◇模拟量变送_(选择配置):可选1路可编程设置0~20mA或4~20mA输出,可实现传统变送器功能。
◇适用于各种进线回路、大容量配出回路中电参数的完整监测和管理。
三相数码多功能电力仪表(多功能电力监测仪):
◇测量:三相电力网络的U、I、P、Q、S、PF等全部电量参数。
◇计量:有功、无功电能计量。
◇显示:可编程3排4位LED切换或循环显示方式,显示清晰。
◇数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。
◇电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。
技术指标:
技术参数 | 指标 | |
精度等级 | U、I、F为0.2级,P、Q为0.5级,有功电能为0.5级,无功电能为1级 | |
显示方式 | LCD/LED切换或循环显示(可编程设置) | |
电源 | 工作范围 | AC、DC85V~265V |
功耗 | 5VA | |
输 入 测 量 | 网络 | 三相三线、三相四线 |
额定值 | 电压:AC100V、400V;电流:AC1A、5A(订货时标明电压、电流变比) | |
过负荷 | 持续:1.2倍瞬时:电压2倍(10秒),电流10倍(5秒) | |
功耗 | 电压回路功耗1VA(每相)电流回路功耗0.4VA(每相) | |
阻抗 | 电压回路阻抗200k;电流回路阻抗20m | |
频率 | 50Hz10% | |
电能计量 | 正负有功、无功电能计量 | |
扩展功能 | 数字通讯接口 | 标配一路RS-485接口,MODBUS-RTU规约;可选PROFIBUS-DP接口或CANBUS接口 |
脉冲输出(标配) | 2路电能脉冲输出(集电极开路的光耦输出) | |
模拟量输出(选配) | 4路DC4~20mA的模拟量变送输出(液晶显示表和6方形表为1路输出) | |
开关量输入(选配) | 4路开关量输入,干接点方式 | |
开关量输出(选配) | 4路常开触点的继电器输出(液晶显示表和6方形表为2路输出), 继电器触点容量:AC220V/5A | |
工作环境 | -10~60℃,相对湿度93%,无腐蚀气体,海拔高度2500m | |
隔离耐压 | 电源/输入/输出之间耐压2kV | |
外形尺寸 | 42方形:12012084mm;96方形:9696100mm;6方形:838392mm | |
开孔尺寸 | 2(42方形):111111mm;9(96方形):9191mm;3(6方形):7676mm |
注意事项:
1仪表精度必须在参比温度环境下预热30分钟以上才能作测量校准
2如仪表不工作,应先检查工作电源电压是否在允许范围内,接线有没有接对
3如仪表显示不正常,应检查信号接线是否拧紧及输入信号是否正常
4除非PT有足够的功率,否则不能使用PT信号同时作为工作电源
5CT回路中的电流接线端子螺丝必须拧紧,以免发生事故
6仪表校准无标准仪器及专业人员切勿进行校准,以防触电,损坏仪表
