产品价格 ￥100.00元/个
最小起订量：10 个 可售数量：100000 个
| 测量范围 | 0.8-8 |
|---|---|
| 工作压力 | 1.6-42 |
| 公称通径 | 20 |
| 精度等级 | 1.0 |
| 类型 | 流体振荡式流量计 |
| 适用介质 | 水,柴油,液体,油品,弱酸碱介质 |
| 品牌 | SMIT |
| 型号 | LWGY |
| 加工定制 | 是 |
| 厂家(产地) | 天津斯秘特精密仪表股份有限公司 |
本产品依据JB/T9246-1999机械行业标准设计制造

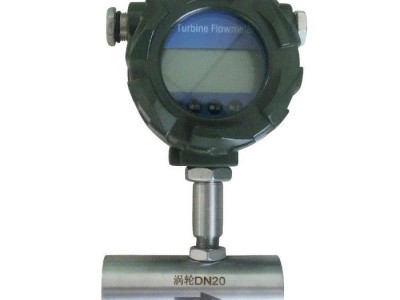

一、概述1、 ELW1200H型涡轮流量传感器（以下简称传感器）可测量液体的流量。传感器具有准确度高、寿命长、操作维护简单等特点，广泛用于石油、化工、冶金、供水、造纸等行业，该流量计是节能的理想仪表。
2、 传感器适用于测量与不锈钢1Cr18Ni9Ti、2Cr13及刚玉A1203、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。
3、 传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
4、 传感器的型号规定
ELW1200H XXX
无此标记为非防爆型
B为防爆型
2位或3位数字，表示公称通径
无此标记为基本型（电压脉冲信号输出）
A.4-20mA两线电流输出，远传变送型
B．电池供电现场显示型
C.现场显示/4-20mA两线电流输出，远传变送型
用于液体流量测量的涡轮流量传感器
5、 如用户需用特殊型式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明
二、ELW1200H基本型涡轮流量传感器1、工作原理
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时，叶轮叶片使检出装置中的磁路磁阻发生周期性变化，因而在检出线圈两端就感应出频率与流量成正比的电脉冲信号，经放大器放大后远传输出。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数。用K表示。
K=3600X或K=
式中：f—流量信号频率（Hz）
Q—体积流量（m3/h或L/h）
N—脉冲数
V—体积总量（m3或L）
每台传感器的仪表系数由制造厂填写在检定证书中。K值设入配套的显示仪表中，便可显示出瞬时流量和体积总量。
2、 主要技术参数
2.1、基本参数：见表一
2.2、介质温度：-20~+120℃
表一
产品型号 | 公称通径 （mm） | 流量范围 （m3/h） | 最大工作 压力（MPa） | 安装 形式 | 准确度 | 前置放大器电源（V） |
ELW1200H-4 ELW1200H -4-B | 4 | 0.04~0.25 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -6 ELW1200H -6-B | 6 | 0.1~0.6 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -10 ELW1200H -10-B | 10 | 0.2~1.2 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -15 ELW1200H -15-B | 15 | 0.6~6 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -25 ELW1200H -25-B | 25 | 1~10 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -40 ELW1200H -40-B | 40 | 2~20 | 6.3 | 螺纹 | 0.5 1 | +12 |
ELW1200H -50 ELW1200H -50-B | 50 | 4~40 | 2.5 | 0.5 1 | +12 | |
ELW1200H -80 ELW1200H -80-B | 80 | 10~100 | 2.5 | 法兰 | 0.5 1 | +12 |
ELW1200H -100 ELW1200H -100-B | 100 | 20~200 | 2.5 | 法兰 | 0.5 1 | +12 |
ELW1200H -150 ELW1200H -150-B | 150 | 30~300 | 2.5 | 法兰 | 0.5 1 | +12 |
ELW1200H -200 ELW1200H -200-B | 200 | 80~800 | 2.5 | 法兰 | 0.5 1 | +12 |
2.3、环境温度：-20~+50℃
2.4、供电电源：电压：12V+10%，电流：≤10mA
2.5、输出电压幅值：高电平≥8V,低电平≤0.8V。
2.6、传输距离：传感器至显示仪表的距离可达1000m
