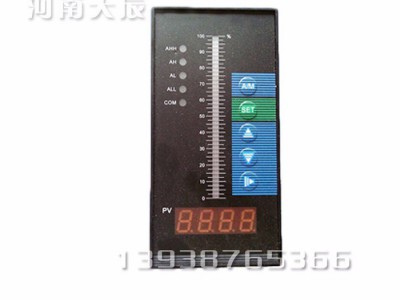

天辰单光柱控制仪 智能单光柱控制仪 数显仪表 控制仪表

概述：

智能单光柱控制仪是**信号输入，适用于各种温度、压力、液位、长度等的测量控制。采用微处理器进行数字运算，可对各种非线性信号进行高精度的线性矫正。适合化工、化肥、矿产，冶金，制药，印染等各行业。目前已经在国内众多行业中得到广泛应用

二、主要特点：

· 全新概念的计算机数字自动调校· 测量值零点迁移功能

· 测量值增益放大功能· 冷端补偿值零点迁移功能

· 冷端补偿值增益放大功能· 变送输出值零点迁移功能

· 变送输出值增益放大功能· 清晰明确的测量值显示

· 高清晰LED数量显示测量值· 高亮度光柱测量值显示

· 支持多机网络通讯，通讯协议可任意自由设定· 独特的全开放式用户自设定界面

· 输入信号类型设定· 测量值零点与量程范围设定

· 报警方式设定· 输出方式设定

· 设定参数断电**保留及参数密码锁定· 全数字化冷端补偿

· 可选择仪表内部冷端补偿· 可选择外接冷端补偿(适用于高精度测量场合)

· 多规格外形结构尺寸 · 交直流开关电源供电方式

三、主要技术参数

输入信号 模拟量：电阻--标准热电阻--Pt100 Cu50等远传压力电阻电偶--标准热电偶--B、S、K、E、J、T、WRe等

电流--0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω

电压--0～5V、1～5V等--输入阻抗≥250Ω

测量范围：-1999~9999字

测量精度：0.2%FS ±1字或0.5%FS ±1字

分 辨 率：1、0.1、0.01或0.001字

温度补偿：0～50

显示方式：-1999~9999 测量值显示 -1999~9999 设定值显示0～** 测量值光柱显示 发光二极管工作状态显示

光柱精度：光柱显示精度为2.5%

控制方式位式：ON/OFF 带回差

输出信号：模拟量输出： DC0～10mA (负载能力≤750Ω) DC4～20mA (负载能力≤500Ω)DC0～5V (负载能力≤250Ω) DC1～5V (负载能力≤250Ω)开关量输出 继电器控制输出--继电器ON/OFF 带回差

触点容量：AC220V/3A;DC24V/6A(阻性负载)可控硅控制输出--SCR(可控硅过零触发脉冲)输出，可触发可控硅400V/100A固态继电器输出--SSR(固态继电器控制信号)输出，6～24/30mA(电压不可调)

通讯输出：接口方式--标准串行双向通信接口：RS-485， RS-232C，RS-422等

波 特 率--300～9600bps 内部自由设定

馈电输出：DC24V，负载能力≤30mA

控制方式：可选择1～4限控制，LED指示。控制方式为继电器ON/OFF带回差(用户可自由设定)

控制精度：±1字

报警方式：可选择1～4限报警，LED指示。控制方式为继电器ON/OFF带回差(用户可自由设定)

报警精度：±1字

温度补偿：0～50℃数字式温度自动补偿

参数设定：面板轻触式按键数字设定 .参数设定值断电**保持. 参数设定值密码锁定

保护方式： 输入回路断线报警(热电偶或电阻输入时)，继电器输出，LED指示· 输入超/欠量程报警 · 电源欠压自动复位 · 工作异常自动复位(Watch dog)

联机通讯：通讯协议为二线制、三线制或四线制(如RS-485，RS-232C，Rs-422等)，亦可由用户特殊要求，波特率300～9600bps可由 仪表内部参数自由设定。接口和主机采用光电隔离，通讯距离 可达 1.2公里。系统采用主-从通讯方式，整个控制回路只需一 根二(三、四)芯电缆，即可实现与上位机通 讯，上位微机可 呼叫用户设定的设备号，随时调用各台仪表的现场数据，并可 进行仪表内部参数设定。 配用 数据采集器和工控 组态软件，可实现多台智能通讯仪表与一台或多台微机进行联机通讯。

使用环境：环境温度 0～50℃相对湿度≤85RH · 避免强腐蚀气体

供电电压：常规型： · AC220V + 10 - 15%(50Hz ±2Hz 线性电源)

特殊型： · AC90 ~260V-- 开关电源 · DC24V ±2V--开关电源

功 耗 ：≤5W(AC220V线性电源供电) · ≤4W(AC90V～265V开关电源供电)· ≤4W(DC4V电源供电)

结 构：标准卡入式

重 量：400g(AC220V线性电源供电)
