产品价格 ￥1200.00元/个
最小起订量：10 个 可售数量：1888 个
| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 威海市威海火炬高技术产业开发区潍坊路-43-6号 |
| 工作温度 | 35-60℃ |
| 工作压力 | 中压式 |
| 公称通径 | 350-1200mm |
| 精度等级 | A级 |

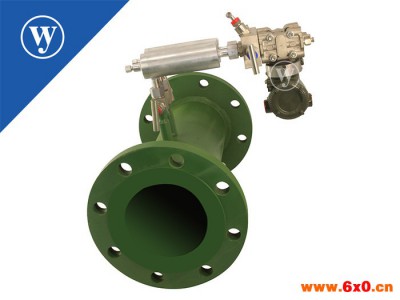

| 类型 | V-锥流量计 |
| 适用介质 | 氨气,液体,氧气,水,空气 |
| 品牌 | 威源 |
| 型号 | VZ-1 |
| 加工定制 | 是 |
威海威源仪表有限公司坐落于旅游城市——威海，专业从事于自动化仪表、自动化控制系统的开发设计和生产制造。公司拥有雄厚的技术力量，精密的研发生产设备，先进的检测装置，保证每一件产品的优良品质，我们用心，让您安心。
公司主要服务于钢铁、化工、热电、能源等行业，主要产品有涡街流量计、电磁流量计、超声波流量计、热式气体质量流量计、平衡流量计等差压式系列流量计、涡轮流量计、旋进漩涡流量计、预付费远程抄表系统、智能工控、智能热网、流量（热量）积算仪、定量控制系统、物位仪表、压力温度仪表等。
公司从选型咨询、产品供货、现场投运维护、技术支持、用户培训、产品维修等方面，为客户提供了整套优质完善的综合服务。公司本着科技创新、质量至的理念，为客户提供更优良的产品和服务，与客户精诚合作，共同发展。
一、简介
V锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为PH，在介质通过锥体的节流区时，速度会增加，压力会降低为PL，如图所示，PH和PL都通过锥形流量计的取压口引到差压变送器，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
二、特点
1、直管段要求低，对流体的自整流作用，信号波动是孔板的1/10，因此安装所需要的直管段短（前10-3D直管段，后3D直管段）。
2、精度高，实流标定可达±0.5%，量程比10:1-30:1，重复性好0.1%-0.2%。
3、耐磨损。
4、具有自清洁功能，不易堵塞。
5、压损小，耐高温，抗振动。
三、技术指标
l 管径范围：DN20-DN3000
l 准确度等级：0.5级、1.0级、1.5级
l 直管段要求：10D-3D
l 压损：孔板的1/3-1/4
l 量程比：10:1，20:1，30:1
l 重复性：0.1%-0.2%
l Re范围：＞8000
l β范围：0.35-0.85
l 温度范围：-40-650℃。
l 压力范围：42MPa。
l 耐脏污：特殊的设计和计算
四、结构尺寸
| 管径 | A | B | C | 管径 | A | B | C | 备注 |
| DN20 | 150 | 250 | 500 | DN250 | 600 | 800 | 800 | 仪表尺寸根不同法兰标准有关，此尺寸所配法兰等级为PN16 |
| DN40 | 200 | 300 | 500 | DN300 | 700 | 900 | 900 |
|
| DN50 | 250 | 350 | 500 | DN400 | 800 | 910 | 950 |
|
| DN65 | 300 | 350 | 500 | DN500 | 1020 | 1000 | 1100 |
|
| DN80 | 300 | 400 | 500 | DN600 | 1200 | 1300 | 1200 |
|
| DN100 | 400 | 450 | 550 | DN700 | 1300 | 1400 | 1500 |
|
| DN125 | 450 | 500 | 600 | DN800 | 1400 | 1500 | 1600 |
|
| DN150 | 500 | 600 | 650 | DN1000 | 1600 | 1800 | 1900 |
|
| DN200 | 550 | 700 | 700 | DN1200 | 1800 | 2200 | 2400 |
|
