厂家直销 优质玻璃钢仪表保温箱 304 316不锈钢仪表保护箱 碳钢仪表保温保护箱批发价格 仪表遮阳罩 规格型号齐全

材质	各种型材
类型	保温保护
颜色	客户需求
适用行业	自动化,仪器仪表业,通信,电子
是否防水	是
品牌	海蓝
型号	常规
加工定制	是

★仪表保温（保护）箱的结构特点

1.箱体用优质冷轧钢板弯制焊接而成，亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式，水不会渗入箱内，箱门用高质量的密封条密封，能防雨防尘。箱体为防溅密封型，可按用户要求达到IP54-IP65的防护级别。     2.箱体内六面有25～30mm厚的阻燃型保温层，该材料具有导热系数小，容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。     3.变速器安装在箱体内可自由调整高度水平 镀锌架上。左、右 、上、下坐标为可借助箱体立柱角钢上长形孔调整，安装方便。     4.引入箱内的导压管可从箱后侧安装方孔穿入，然后用穿管板密封，穿管板上末用之敲落孔，用密封胶泥密封。     5.箱内顶有照明灯，有行程开关控制，门开灯亮，门闭灯灭，检修十分方便。     6.箱门上有LED数显表，显示箱内的温度，便于操作员检修箱内保温情况。     7.电缆可从箱地或箱侧引入，电缆接头规格由设计或用户决定。     8.保温箱内侧有电器部件安装用的导轨，供入箱电缆联接继电器、开关等固定用。     9.箱体内外表面喷塑处理，颜色由用户决定。     10.如果保温箱内加热元件采用防爆型柔性加热板，配套使用防爆型接线盒等附件，从而构成整体防爆，可以应用于工厂一区、二区等防爆场合。

   ★      仪表保温（保护）箱具体尺寸表   Ⅰ斜面揭盖（A）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-654A 型	640	500	408	570	480	390
2	YXW-665A 型	600	600	500	530	580	480
3	YXW-856A 型	800	500	600	730	480	580
4	YXW-866A 型	800	600	600	730	580	580
5	YXW-1056A 型	1000	500	600	930	480	580
6	YXW-1066A 型	1000	600	600	930	480	580
7	YXW-1256A 型	1200	500	600	1130	480	580
8	YXW-1266A 型	1200	600	600	1130	580	580
9	YXW-654A 型	640	500	408	570	480	390
10	YXW-665A 型	600	600	500	530	580	480
11	YXW-856A 型	800	500	600	730	480	580
12	YXW-866A 型	800	600	600	730	580	580
13	YXW-1056A 型	1000	500	600	930	480	580
14	YXW-1066A 型	1000	600	600	930	580	580
15	YXW-1256A 型	1200	500	600	1130	480	580
16	YXW-1266A 型	1200	600	600	1130	580	580

  Ⅱ斜面揭盖、正面开门（B）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-654B 型	640	500	408	570	480	390
2	YXW-656B 型	600	500	600	530	480	580
3	YXW-666B 型	600	600	600	530	580	580
4	YXW-856B 型	800	500	600	730	480	580
5	YXW-866B 型	800	600	600	730	580	580
6	YXW-1056B 型	1000	600	600	930	480	580
7	YXW-1066B 型	1000	600	600	930	580	580
8	YXW-1256B 型	1200	500	600	1130	480	580
9	YXWD/Q-654B 型	640	500	408	570	480	390
10	YXWD/Q-656B 型	600	500	600	530	480	580
11	YXWD/Q-856B 型	800	500	600	730	480	580
12	YXWD/Q-866B 型	800	600	600	730	580	580
13	YXWD/Q-1056B 型	1000	500	600	930	480	580
14	YXWD/Q-1066B 型	1000	600	600	930	580	580
15	YXWD/Q-1256B 型	1200	500	600	1130	480	580

  Ⅲ支柱背部连接正面开门（C）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-655C 型	600	500	500	560	480	460
2	YXW-856C 型	800	500	600	760	480	560
3	YXW-866C 型	800	600	600	760	580	560
4	YXW-1056C 型	1000	500	600	960	480	560
5	YXW-1066C 型	1000	600	600	960	580	560
6	YXW-1256C 型	1200	500	600	1150	480	560
7	YXWD/Q-655C型	600	500	500	500	480	460
8	YXWD/Q-856C型	800	500	600	600	480	560
9	YXWD/Q-866C型	640	600	600	600	280	560
10	YXWD/Q-1056C型	1000	500	600	600	480	560
11	YXWD/Q-1066C型	1000	600	600	600	580	560
12	YXWD/Q-1256C型	1200	500	600	600	480	550

  Ⅳ座式前半部分可卸（D）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-756D 型	700	500	600	680	480	480
2	YXW-856D 型	800	500	600	780	480	580
3	YXW-866D 型	800	600	600	780	580	580
4	YXW-1056D 型	1000	500	600	980	480	580
5	YXW-1066D 型	1000	600	600	980	580	580
6	YXW-1256D 型	1200	500	600	1170	480	570
7	YXWD/Q-765D型	700	500	600	680	480	580
8	YXWD/Q-856D型	800	500	600	780	480	580
9	YXWD/Q-866D型	800	600	600	780	480	580
10	YXWD/Q-1056D型	1000	500	600	980	480	580
11	YXWD/Q-1066D型	1000	600	600	980	580	580
12	YXWD/Q-1256D型	1200	500	600	1170	480	570

  Ⅴ正面开门（E）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-654E 型	600	500	410	560	460
2	YXW-666E 型	600	600	500	530	580	370
3	YXW-856E 型	800	500	600	760	460	480
4	YXW-866E 型	800	600	600	760	560	560
5	YXW-1056E 型	1000	600	600	960	460	560
6	YXW-1066E 型	1000	600	600	690	560	560
7	YXW-1256E 型	1200	500	600	1160	460	560
8	YXWD/Q654E型	600	500	410	540	460	370
9	YXWD/Q665E型	600	500	500	530	580	480
10	YXWD/Q856E 型	800	500	600	740	460	565
11	YXWD/Q866E 型	800	600	600	740	560	565
12	YXWD/Q1056E型	1000	500	600	940	460	565
13	YXWD/Q1066E型	1000	600	600	940	560	565
14	YXWD/Q1256E型	1200	500	600	1140	460	365

  Ⅵ前后开门（F）型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-654F 型	600	500	410	550	470	405
2	YXW-856F 型	800	500	600	750	470	595
3	YXW-866F 型	500	600	600	750	570	595
4	YXW1056F 型	1000	500	600	950	470	595
5	YXW-1066F型	1000	600	600	950	570	595
6	YXW-1256F 型	1200	500	600	1150	470	595
7	YXW-1266F 型	1200	600	600	1150	570	595
8	YXWD/Q856F型	800	500	600	750	470	595
9	YXWD/Q866F型	800	600	600	750	570	595
10	YXWD/Q1056F型	1000	500	600	950	470	595
11	YXWD/Q1066F型	1000	600	600	950	570	595
12	YXWD/Q1256F型	1200	500	600	1150	470	595
13	YXWD/Q1266F型	1200	600	600	1150	570	595

  Ⅶ斜面揭盖(G)型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）
		H	B	L	H	B	L
1	YXW-856G 型	800	500	600	700	495	590
2	YXW-866G 型	800	600	600	700	595	590
3	YXW-1056G 型	1000	500	600	900	495	590
4	YXW-1066G 型	1000	600	600	900	595	590
5	YXW-1256G 型	1200	500	600	1100	495	590
6	YXW-1266G 型	1200	600	600	1100	595	590
7	YXWD/Q856G型	800	500	600	650	445	540
8	YXWD/Q866G型	800	600	600	650	545	540
9	YXWD/Q1056G型	1000	500	600	850	445	540
10	YXWD/Q1066G型	1000	500	600	850	545	540
11	YXWD/Q1256G型	1200	500	600	1050	445	540
12	YXWD/Q1266G型	1200	600	600	1050	540	540

  Ⅷ新(H)型仪表保温（保护）箱

序号	型号	外型尺寸（mm）			内部净空尺寸（mm）			备注
		H	B	L	H	B	L	供多台仪表一同安装用
1	YXW-444G 型	450	450	410	425	400	405
2	YXW-655G 型	630	550	578	600	500	570
3	YXW-685G 型	630	850	578	600	800	570

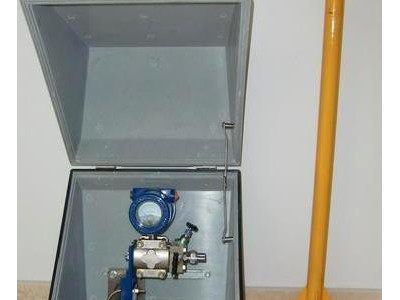

新(H)型仪表保温（保护）箱采用先进的设计理念，以玻璃钢材质为原料，外观美观、结构小巧、重量轻、互换性强等特点。其上下箱体结构尺寸完全相同，可以互换；上下箱体采用铰链连接，并装有搭扣，箱内装有撑杆，以支撑箱盖。若需打开箱盖，只要松开搭扣，将上箱体向上掀起90°C即可，便于箱内仪表安装及调修。该结构形式的保温（保护）箱适用于仪表二阀组、三阀组、五阀组与压力变送器、差压变送器、压力表、压力开关等仪表配套使用。仪表阀组可以直接与保温箱底面或侧面相连接可省去箱内安装板和安装支柱，缩小保温箱体积。保温箱内的加热方式可分为电加热和蒸汽伴热两种，蒸汽伴热可分为直接将阀体作为伴热体伴热和蒸汽散热管伴热。这种安装方式将箱内元件更加合理地安装在一起，因此所需保温箱的体积可大大缩小。

本公司经营保温箱，防爆接线箱，质量保证，欢迎咨询洽谈。
