注意事项!!!

1) 订货时应注意注明输出类型、工作电压、探头类型、是否选择焊接头。

2) 货到后应按装箱单检查原件及附件是否齐全、完好，如有损坏请与供货方联系

3) 流量开关应储存在干燥、通风、阴凉、无腐蚀的环境中，不得将流量开关放在高温、高湿的场合保存。

4) 流量开关安装时，防止摔碰、跌落以免造成损伤。

5) 本产品严禁随意冲击、强力拆卸

6) 请确认按说明书接线方式接线正确，并确认流量开关工作电源是否正确后方可上电工作。

7) 敷设信号电缆时请与高电压、高频率设备及电缆保持安全距离，以免造成流量输出信号的干扰或产生感应高电压损坏流量开关。

严禁用户自行拆解流量开关或者维修，否则不予保修。

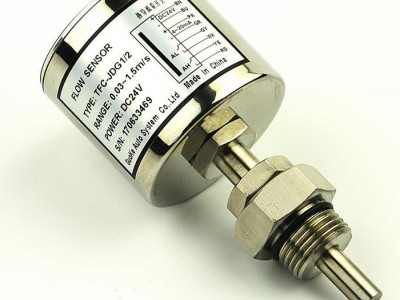

性能参数

l 测量范围：(水或油)0.03～1.5 m/s

l 耐压：4MPa

l 探头材料：304不锈钢

l 输出信号：继电器常开常闭1组

l 介质温度：-10~+60℃

l 环境条件： -10~80℃,≤85%RH

l 接点容量：1A/125VAC，2A/30VDC

l 功耗：≤3W

l 防护等级：IP67

报警调试

面板如下图所示，通过面板(◢ ◣)按钮进行流量调节，步骤如下：

(1) 接通流量开关电源，预热30s左右。

(2) 在管道中通入介质，选择好要求的流速(根据其他流量仪表确定流速)，待流速稳定后开始调试。

(3) 观察指示灯显示情况：

① 如果红灯亮，按◣键(按住按键可快速调节)直到黄灯刚好点亮；此时管道中介质流速**为流量开关的设计报警值。

② 如果黄灯和多余两个绿灯亮，则按◢键(按住按键可快速调节)使红灯亮，在按①步骤进行调节。

红灯亮：流速低于设定点（继电器动作）

黄灯亮：流速等于或高于设定点（继电器不动作）

黄灯和绿灯亮：流速超出设定点程度（绿灯1、2、3或4与黄灯一起亮）

注意：

1) 管道内流速变化，瞬时流量可能偏大，为防止误动作，建议需要调节到黄灯及两个绿灯亮的位置，避开临界点。

调节流量开关时，当调节到设定点位置时(仅黄灯亮或者黄灯和两个绿灯亮的位置)，由于开关滞后性，此时请缓慢调节(单次操作，不要长按按键)，并实时观察指示灯状况，以达到好的测量效果。
