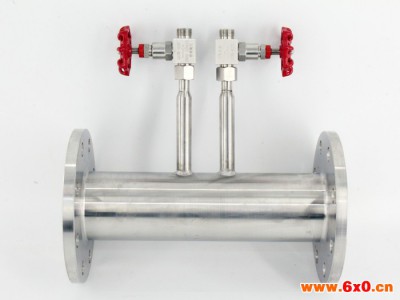

威源仪表厂  流量仪表  直销  平衡差压 流量仪表   调整型 多孔孔板  平衡流量仪表 管道式  平衡流量计

威源仪表厂 流量仪表 直销 平衡差压 流量仪表 调整型 多孔孔板 平衡流量仪表 管道式 平衡流量计

产品价格 ¥1000.00元/个

最小起订量:0 个 可售数量:1000 个

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
4 天内发货
所在地区:
山东 威海市
有效期至:
长期有效
最后更新:
2019-11-24 18:05
浏览次数:
626

店铺信息

所在地区:山东 威海市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

量程比:
Array
可选附件:
Array
量程比 30:1
可选附件 差压变送器,三阀组,冷凝器,流量积算仪
测量范围 0-10000m3/h
产地 山东威海
工作温度 0-500℃
工作压力 0-42MPa
公称通径 DN20-DN3000
精度等级 0.5级,1.0级
类型 差压式流量计
适用介质 蒸汽,液体,气体
品牌 威源
型号 WYPH
加工定制


威海威源仪表有限公司竭诚为您提供各种优质测控仪表产品,具备自主研发能力,现货供应,您所需要的测控仪表,我们都能为您提供完善的解决方案。

董经理:0631-5751816  13255666671

24小时技术支持电话:18663157376

来电即是朋友,咨询必有收获,售前专业,售后及时,我们用心,让您安心。







一、简介

调整型平衡流量计是一种革命性的差压式流量仪表,对传统节流装置进行了极大地改进,且该流量计具有平衡整流等显著特征,传统节流装置只有一个流通孔径,节流后使流体失去了理想状态,其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被最小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。

二、特点

1、测量精度高

由于平衡流量传感器具有多孔结构的特点,能对流场进行平衡,降低涡流、振动和信号噪声,流场稳定性大大的提高,表体采用特制的精密管道和专用取压装置,使精度比传统节流装置提升了5-10倍。
       经过实流标定,传感器精度可达±0.5%,适用于贸易计量场合。
       几何尺寸检验,传感器精度可达±0.5%、±1.0%、±1.5%,适用于过程控制。
       平衡流量计加工重复性极高,与传统节流装置一样,在实流标定数据基础上,可以实现几何尺寸检定。

2.压力损失低
  平衡流量计的对称平衡设计,减少了涡流的形成和紊流摩擦,降低了动能的损失,在同样的工况下,与传统节流装置比较,压力损失较少了80%,接近文丘里管,从而节省了相当大的运行成本。

3.直管段要求低
  平衡流量传感器能将流场平衡,调整稳定,且压力恢复比传统节流装置快两倍,大大缩短了对直管段的要求。大多数情况下直管段可以小至2D,尤其对于特殊或昂贵的管道,采用平衡流量计可以省去大量的直管段。

4.量程比宽

与传统节流装置相比,平衡流量计极大提高了测量量程比,研究结果显示,雷诺数大于50000时,选择合适的孔径参数,平衡流量计无上限,根据工业测量实际应用的需要,常规测量量程比为15:1,选择合适的参数可以做道30:1或更高。

5.重复性和长期的稳定性好
  平衡流量传感器能将流场平衡稳定,使重复性大大提高,可达到±0.1%。平衡流量计多个流通孔分散受力,无锐角磨损,其β值长期保持不变,长期稳定性非常好;整个仪表无可动部件,使用寿命比传统节流装置延长了5-10倍。

6.耐脏污不宜堵
  多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了死区的形成,保证脏污介质顺利通过多个孔,减少了流体孔被堵塞的机会。


三、适用范围

l 平衡流量计工作温度,压力取决于管道和法兰的材质和等级,工作温度可到850℃,压力可到42MPa。

l 适合极低温流体LNG,各类气体,蒸汽,液体。

l 平衡流量计可以测量气液两相、浆料、甚至固体颗粒测量。

l 平衡流量计左右完全对称,因此可以十分方便地测量双向流。

四、技术指标

l 管径范围:DN20-DN3000

l 准确度等级:0.5级、1.0级、1.5级

l 直管段要求:5D-2D

l 压损:孔板的1/5

l 量程比:15:1,20:1,30:1

l 重复性:0.1%

l Re范围:>8000

l β范围:0.35-0.85

l 温度范围:金属管道能承受的温度,可达850℃。

l 压力范围:金属管道能承受的压力,可达42MPa。

l 可以测量双向流

五、结构形式及系统组成



六、结构尺寸



管径

A

B

C

D

管径

A

B

C

D

DN20

220

360

200

81

DN250

400

600

300

145

DN40

220

360

200

91

DN300

450

650

300

162

DN50

220

350

200

91

DN400

450

720

350

178

DN65

250

380

200

91

DN500

550

800

350

175

DN80

250

380

200

101

DN600

550

850

350

190

DN100

300

420

250

105

DN700

600

850

350

220

DN125

300

440

250

112

DN800

700

1000

400

230

DN150

350

480

300

113

DN1000

800

1100

400

290

DN200

350

520

300

126

DN1200

800

1150

400

335

七、选型代码表

流量计型号说明

备注

WY



厂家自定义



PH



调整型平衡流量计

VZ



V锥流量计

XX



楔形流量计

WL



威力巴流量计

AN



阿牛巴流量计

DT



德尔塔巴流量计



2

3

4

5

6

7

法兰卡装式

法兰连接式

管道焊接式

法兰取压式

简易插入式

球阀插入式

连接方式



2

3

4

液体

气体

蒸汽

测量介质





15

·

3000

15

·

3000

公称直径mm

材质

20#代码为C;304代码为E;1Cr18Ni9Ti代码为F,316代码为G;316L代码为L

节流件材质

压力等级

按实际压力等级标注,如2.5MPa标注为2.5

压力等级



P

B

G

普通型

本安防爆型

隔爆型

使用环境



0

1

2

无差压变送器

差压变送器

流量变送器 (带温度压力补偿)

输出信号



W

H

B

Y

Z

无协议

Hart协议

BRAIN

无线远传

总线

通讯协议
