产品价格 ¥26800.00元/台
最小起订量:1 台 可售数量:0 台
建议零售价 | ??26000.00 |
---|---|
产地 | 青岛 |
是否进口 | 否 |
加工定制 | 是 |
类型 | 电子式电能仪表 |
基本电流 | 100(A) |
准确度等级 | 0.01-0-.05 |
参比电压 | 500(V) |
电流倍率 | 120 |
显示方式 | 液晶 |
频率 | 50(Hz) |
最大电流 | 100(A) |
装箱数 | 1 |
订货号 | 555 |
最小包装数 | 1 |
物料编号 | 185 |
规格 | 158 |
品牌 | 天正 |
型号 | TH |
联系人杨东照18669895723-13708956461

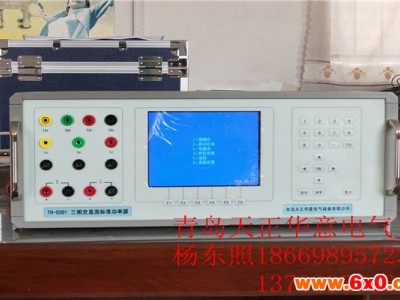

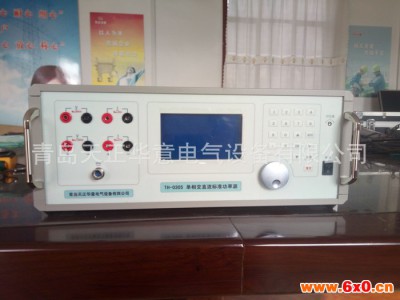

交直流仪表检定装置图是按照**检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》及相关**标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表和功率表、功率因数表、频率表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置设有RS―232接口,能与计算机组成半自动检定系统。软件界面友好,功能丰富,包括检定、存储及查询功能。
装置采用240*128液晶屏,图表字符显示清晰,具有精度高、工作稳定可靠、操作方便灵活的特点
2 主要功能及特点
2.1 可半自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、功率因数表、频率表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。
2.2 电源部分可生成具有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
2.3 功放的工作频带为40HZ~1kHZ,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用。
2.4 设有RS-232接口。通过上位机软件(选件),由PC机控制本装置可进行自动或手动检验,并对结果进行处理和管理。
2.5 设有大容量的非易失性存贮器,可存贮500块被检表的检测原始数据,以供查阅和上传。
3 主要技术指标
3.1 交流电压量程 50V、100V、200V、400V、800V **大输出容量 20VA;
3.2 交流电流量程 0.5A、1A、2.5A、5A、10A、20A **大输出容量 20VA;
3.3 交流电压、电流调节范围0~120% FS(800V量程除外) 调节细度5×10-5;
3.4 工频交流电压、电流准确度 0.05 % FS;
3.5 工频有功功率准确度(50V~400V) 0.1% FS;
3.6 电流对同名相电压的相位准确度 0.1°;
3.7 频 率 调节范围45~65HZ, 调节细度0.001HZ,调定值准确度5×10-5;
3.8 相 位 调节范围0~359.99°,调节细度0.01°;
3.9 交流电压、电流输出波形失真度 ≤0.3%;
3.10 交流电压、电流及功率输出稳定度 ≤0.01% FS /60s;
3.11 谐波2~31次,幅度0~20%,各次谐波相位细度0.01°·N(N为谐波次数);
3.12 直流电压量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V **大输出容量20W;
3.13 直流电流量程 0.1A、0.3A、1A、3A、10A、30A **大输出容量20W;
3.14直流电压、电流调节范围0~110% FS(1000V、30A量程除外),调节细度5×10-5;
3.15直流电压、电流输出稳定度 ≤0.01% FS /60s(峰-峰值);
3.16 直流电压调定值准确度 0.05% FS;
3.17 直流电流调定值准确度 0.1% FS;
3.18 工作电源 单相220V±10%, 50HZ±5%;
3.19 使用环境 温度200C±100C, 相对湿度≤85%RH;
3.20 体积重量 约440×360×160mm3, 12kg
