灵武有功功率测量仪表|ev382多功能电力仪表|

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	河北慧采
型号	2018款
加工定制	是

产品简介:特点◎红色高亮数码管◎功率因数Cos：-0.5∽1∽+0.5◎外形尺寸48H96W◎电源电压AC 110/220V◎ SMT贴片加工工艺制造一、型号及含义二、交流单相有功功率测量型号量程输入电压输入电流测量不准确度DB3-W200-20．00W90V-450V100mAYH351三相智能钳形功率表单相有功功率测量仪表 PZ80-PJCJ600MP 智能功率表/功率测量仪表DB3数显功率表DU8W系列单相功率因数/有功功率测量仪表

【河北慧采科技开发有限公司】行业_品牌★★质量信得过产品★★电子商务企业奖★★企业售后服务顾客满意度企业★★完善售后服务系统★★拨打电话请告诉我产品订货号
2、灵武有功功率测量仪表|ev382多功能电力仪表|多种型号图片

型号:RL145562单相有功功率测量仪表 PZ80-P	型号:RL145563JCJ600MP 智能功率表/功率测量仪表	型号:RL145565DB3数显功率表

【灵武有功功率测量仪表|ev382多功能电力仪表|一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、灵武有功功率测量仪表|ev382多功能电力仪表|多种型号内容

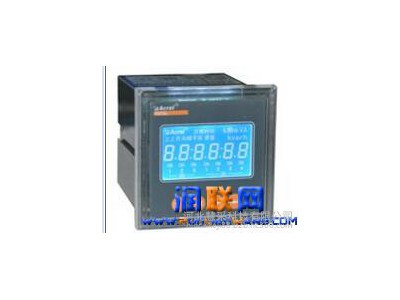

型号:RL145562单相有功功率测量仪表 PZ80-P

单相功率测量仪表主要是测量单相系统的电流，电压，有功功率，无功功率，频率，功率因数，精度0.5级，有二种显示方式可供选择：LED(数码管显示），LCD（液晶显示）。外形尺寸有二种：75x75mm，80x80mm。辅助功能可供选择：1，通讯RS485-Modbus协议；2，开关量（2DI/2DO)；3，一路报警功能（K)1.1概述
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。1.2型号说明1.3技术指标1.4 产品规格1.4.272型产品规格
●功能一览表注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ72-E3(4)多可带2路M(模拟量)；
3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
4、PZ72-E3(4)具备一路有功电能脉冲信号输出端口。
栏目页面://www.runlian365.com/chanpin/9976.html
功率测量仪表
来源网址://www.runlian365.com/chanpin/did-145562-pid-9976.html
单相有功功率测量仪表 PZ80-P
型号:RL145563JCJ600MP 智能功率表/功率测量仪表

JCJ600MP 智能功率表分为直流功能表和交流功率表，通过测量用电设备两端电压与电流，计算出用电设备消耗的有功功率。产品广泛用于电力、机电设备耗电监测、照明器材用电监测等。
输入电压为0－400VAC的交流电压，输入电流为0-5A，仪表的计量单位可以是W或KW，显示小数点自动转换。根据需要可以选择报警输出、变送输出等辅助功能，可满足各种功率测量的需要。

技术参数：
	JCJ600MP 工作电源 AC90V-260V 或DC90V-360V 功耗 3W 测量准确度 0.8%F.S 响应频率 40～400Hz 报警输出 上限、下限报警输出(AC220V 3A) 变送输出 4～20mA或0～20mA或0～5V 变送准确度 0.8%F.S 显示范围 -1999～9999可设 工作环境 0～50℃。0～90%RH 外形尺寸 964885mm（横式） 开孔尺寸 9244mm 备注 仪表显示范围及小数点位数可设

电流信号直接接仪表（电流5A） 电流信号来自互感 产品选型： JCJ600MP 口C口B口JCJ600MP智能功率表 口 A=交流功能表 D=直流功率表 C口 报警输出 0=默认无 1=有报警输出 B口 变送输出 0=默认无 1=4～20mA 2=0～20mA 3=0～5V

栏目页面://www.runlian365.com/chanpin/9976.html
功率测量仪表
来源网址://www.runlian365.com/chanpin/did-145563-pid-9976.html
JCJ600MP 智能功率表/功率测量仪表
型号:RL145565DB3数显功率表

特点

◎红色高亮数码管

◎功率因数Cos：-0.5∽1∽+0.5

◎外形尺寸48H96W

◎电源电压AC 110/220V

◎ SMT贴片加工工艺制造

一、型号及含义

二、交流单相有功功率测量

型号	量程	输入电压	输入电流	测量不准确度
DB3-W20	0-20．00W	90V-450V	100mA	0.5%F.S2Digit
DB3-W200	0-200．0W	90V-450V	1A	0.5%F.S2Digit
DB3-W1100	0-1100W	90V-450V	5A	0.5%F.S2Digit

说明：.在测量交流功率时，若需要配置电流互感器其二次端额定电流5A，其电压互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于450V电压输入时必须另外配置电压互感器。

其扩展型号表中所标的功率数为KW。

	100V输入型					220V输入型
CTPT	100V直接输入	1KV:100V	3KV:100V	11KV:100V	35KV:100V	220V直接输入
5:5A	0.5	5	15	55	175	1.1
10:5A	1	10	30	110	350	2.2
15:5A	1.5	15	45	165	525	3.3
20:5A	2	20	60	220	700	4.4
25:5A	2.5	25	75	275	875	5.5
30:5A	3	30	90	330	1050	6.6
40:5A	4	40	120	440	1400	8.8
50:5A	5	50	150	550	1750	11
60:5A	6	60	180	660		13.2
75:5A	7.5	75	225	825		16.5
100:5A	10	100	300	1100		22
150:5A	15	150	450	1650		33
200:5A	20	200	600			44
250:5A	25	250	750			55
300:5A	30	300	900			66
400:5A	40	400	1200			88
500:5A	50	500	1500			110
600:5A	60	600	1800			132
750:5A	75	750				165
1000:5A	100	1000				220
2000:5A	200	2000				440
3000:5A	300					660

三、技术参数

输入方式	单端输入
A/D转换	V/F转换
测量速度	约2.5次/秒
溢出显示	1
显示	RED LED(14.2mmH)
功率因	-0.5∽1∽0.5
耐压	AC1500V 1 min
绝缘电阻	DC500V 100M
功耗	4.5VA
电源	AC110V/220V 50/60Hz
重量	Abt.500g

四、连接图

五、外形及开孔尺寸

六、使用保存注意事项

1.使用前 ,仪表需通电予热15分钟.
2.适宜使用环境温度0～+40℃,相对湿度85%以下.
3.本仪表校准时间间隔为一年.
4.若输入信号伴随高频,应在线里用高频过滤器.
5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.

栏目页面://www.runlian365.com/chanpin/9976.html
功率测量仪表
来源网址://www.runlian365.com/chanpin/did-145565-pid-9976.html
DB3数显功率表
