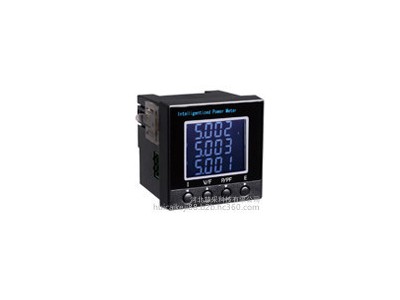

南昌多功能电力仪表厂家 液晶多功能电力仪表

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	河北慧采
型号	2018款
加工定制	是

产品简介:一、产品简介K-DLQ12系列数显多功能电力仪表，一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成三相电量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四相限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。二、技术参数参数性能信号输入接线三相四线/三相三线电压量程AC400V/100V过载持续:1.2倍，瞬时:2倍/1S功耗＜1VA阻抗＞350K电流量程AC5A/1A过载持续:1.2倍，瞬时:10倍/5S功耗＜1VA阻抗＜20m频率45-65HZ辅助电源AC/DC 85-265V，＜5VA电能脉冲无源光耦集电极开路输出通讯RS485通讯接口，物理层隔离,符合国际标准的MODBUS-RTU协议通讯波特率2400~38400，数据格式N81、E81、O81、N82测量等级电量:0.2S、0.5S；频率:0.1HZ；有功电能:0.5S；无功电能:1S显示方式数耞允?3排12位高亮度LED数码管环境工作温度:-10-55℃储存温度:-20-75℃安全绝缘:信号、电源、输出端子对壳电阻＞5M耐压:信号输入、电源、输出间＞AC2KV外形尺寸：120:120x120x80mm 96:96x96x80mm80:80x80x90mm 72:72x72x90mm重量：120:0.5KG 96:0.5KG80:0.5KG 72:0.5KG三、安装与接线3．1仪表尺寸外型代号仪表型号外型尺寸(mm)开孔尺寸(mm)小安装距离深度(mm)水平(mm)垂直(mm)120K-DLQ12/1201201201111111201208096K-DLQ12/969696919196968080K-DLQ12/808080767680809072K-DLQ12/72727268687272903．2安装方法(1)在固定配电柜开开孔尺寸大小的孔；(2)取出仪表，松开螺丝，取下固定支架；(3)仪表由前插
1、南昌多功能电力仪表厂家 液晶多功能电力仪表
热门搜索:
智能电力测控仪电子智能电力测控仪YD2020YD2040智能电力测控仪YD2010智能电力测控仪YD2100智能电力监测仪多功能电力仪表

【河北慧采科技开发有限公司】2015年工业品先进单位★★企业售后服务顾客满意度企业★★全国质量信誉保证★★15天无理由退换货★★老百姓信得过产品★★拨打电话请告诉我产品订货号
2、南昌多功能电力仪表厂家 液晶多功能电力仪表 多种型号图片

型号:RL044121YD2040智能电力测控仪	型号:RL044130YD2100智能电力监测仪	型号:RL044140多功能电力仪表

【南昌多功能电力仪表厂家 液晶多功能电力仪表 一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、南昌多功能电力仪表厂家 液晶多功能电力仪表 多种型号内容

型号:RL044121YD2040智能电力测控仪

1、概述

YD2040系列智能电力测控仪表是一款多功能电力网络表，可提供监测电气设备所需的各种测量功能。

YD2040系列智能电力测控仪表共有YD2040、YD2041、YD2014A三种型号。

2、应用

盘面安装（开口尺寸68mmx68mm）

电能消耗监测

遥测各种电气参数

3、特点

盘面安装，体积小巧

直连电压输入高达600VAC（无需PT）

液晶显示，同时可显示3行数据

正反向有功电能和正反向无功电能计算

有三相四线、三相四线平衡、三相三线、三相三线平衡、一相两线、一相三线六种接线方式，适用性强

4、YD2040系列产品

产品型号	功能特点描述	备注
YD2040	测量相电压、线电压、电流、功率、功率因数、频率，正反向有功电能计量和正反向无功电能计量
YD2041	具备YD2040的全部功能，并有4路DI	外置闭环互感器
YD2041A	具备YD2040的全部功能，并有2路DI和1路DO	外置闭环互感器

5、YD2040系列功能与特性

电气特性
测量特性		三相电流用电监测
测量度电流和相电压		0.5%
	功率、功率因数	1.0%
	频率	0.1%
	电能	1级 1.0s
电能计量		正反向有功、正反向无功电能
数据刷新率		1s
输入电压特性	PT	50000可设
	范围	输入：0~600V/AC（直接L-L）
		测量：30~600V/AC（直接L-L） 20~400V/AC（直接L-N）
	允许过载能力	连续800V/AC（L-L）
	输入功耗	1VA
	频率测量范围	45~60Hz
输入电流特性	CT	50000可设
	次级范围	输入0~5A
		测量10mA~6A
	容许过载	连续电流10A
	阻抗	＜0.1
	输入功耗	1VA
辅助电源	交、直流电源	AC 85~265V/DC 85~330V
	功耗	4VA

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44121-pid-5542.html
YD2040智能电力测控仪
型号:RL044130YD2100智能电力监测仪

型号：YD2100 名称：智能电力测控仪

一、产品功能及特点 测量3I、3V、3U、3PF、F、3P、P、3Q、Q、3S、S、、Wh、Qh及零线电流（IO）等34个参数 V、I、F测量准确度0.2%，其他参数0.5% 波特率：300/600/1200/2400/4800/9600/19200 采用DSP技术，精度更高，响应更快、功能更强 点阵LCD显示，中英文界面可切换界面 具有1～19谐波分析功能， 6路遥信、3路遥控和DC0～10V直流电压信号输入 二、技术指标 引用标准 GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 显示单位 V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh准 确 度 电压、电流、功率 ＜0.2%RD 电能、线电压 ＜0.5%RD 频 率 0.1%RD 输 入 量 程 电 压 5～120V/600V(600V) 电 流 0～1A/5A(6A) 吸收功耗 每路电压 ＜0.4VA(347V)/0.2VA(150V) 每路电流 ＜0.1VA(5A) 过载能力 电 压 750V连续/1000V 10秒/1200V 3秒 电 流 2倍额定连续/10倍额定10秒 测量系统接线方式 三相四线/三相三线/一相二线或一相三线等 开关量输入 开关量输入 （遥信） 六路空接点输入、响应时间50ms 三路继电器输出、常开/常闭双触点输出 开关量输出 （遥控/自控） 触点负载能力：5A长期通电、出口延时和返回时间可设定 通讯方式遥控输出或按设定条件自动出口 可编程设定 编程模式 (口令) 测量系统选择 三相四线/三相三线/一相二线/一相三线等 CT，PT变比 1～59999 显示内容 换页时间/画面选择 开关量输出（遥控） （过流、过压、欠压、断相、过功率、欠功率、欠频等）定值、延时时间和返回时间 通 讯 波特率：300/600/1200/2400/4800/9600/19200 校 验 位 奇／偶／无校验位 地 址 1～255 时 间 年、月、日、时、分、秒、星期 电能累加复位 (口令) 通 讯 串 行 口 RS485(标准)／RS232(可选) 通讯规约 MODBUS－RTU 绝缘强度 对 象 在输入/输出/电源之间 试验方法 AC2kV 1分钟 漏电流2mA 电磁兼容 浪 涌 电源：4kV(1.250s) I/O线：2kV 快速瞬变脉冲串 电源：4kV,2.5kHz I/O线：2kV, 5kHz 静电放电 接触放电：6kV 气隙放电：8kV 射频电磁场 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) 工作条件 温 度 -10～50℃ 湿 度 20～95％（无凝露） 工作电源 电源电压 AC85～265V 50/60Hz DC85～330V(标准) AC30～60V 50/60Hz DC18～90V(可选) 整机功耗 ＜4W 外形尺寸 外形尺寸 201mm140mm115mm 安装开孔尺寸 176mm126mm

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44130-pid-5542.html
YD2100智能电力监测仪
型号:RL044140多功能电力仪表

一、产品简介

K-DLQ12系列数显多功能电力仪表，一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成三相电量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四相限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数

参数			性能
信号输入	接线		三相四线/三相三线
	电压	量程	AC400V/100V
		过载	持续:1.2倍，瞬时:2倍/1S
		功耗	＜1VA
		阻抗	＞350K
	电流	量程	AC5A/1A
		过载	持续:1.2倍，瞬时:10倍/5S
		功耗	＜1VA
		阻抗	＜20m
	频率		45-65HZ
辅助电源			AC/DC 85-265V，＜5VA
电能脉冲			无源光耦集电极开路输出
通讯			RS485通讯接口，物理层隔离,符合国际标准的MODBUS-RTU协议 通讯波特率2400~38400，数据格式N81、E81、O81、N82
测量等级			电量:0.2S、0.5S；频率:0.1HZ；有功电能:0.5S；无功电能:1S
显示方式			数耞允?3排12位高亮度LED数码管
环境			工作温度:-10-55℃ 储存温度:-20-75℃
安全			绝缘:信号、电源、输出端子对壳电阻＞5M 耐压:信号输入、电源、输出间＞AC2KV
外形			尺寸：120:120x120x80mm 96:96x96x80mm 80:80x80x90mm 72:72x72x90mm 重量：120:0.5KG 96:0.5KG 80:0.5KG 72:0.5KG

三、安装与接线3．1仪表尺寸

外型代号	仪表型号	外型尺寸 (mm)	开孔尺寸 (mm)	小安装距离		深度 (mm)
				水平(mm)	垂直(mm)
120	K-DLQ12/120	120120	111111	120	120	80
96	K-DLQ12/96	9696	9191	96	96	80
80	K-DLQ12/80	8080	7676	80	80	90
72	K-DLQ12/72	7272	6868	72	72	90

3．2安装方法

(1)在固定配电柜开开孔尺寸大小的孔；

(2)取出仪表，松开螺丝，取下固定支架；

(3)仪表由前插入安装孔；

(4)插入仪表固定支架，并拧紧螺丝固定仪表。

栏目页面://www.runlian365.com/chanpin/5542.html
智能电力测控仪
来源网址://www.runlian365.com/chanpin/did-44140-pid-5542.html
多功能电力仪表
