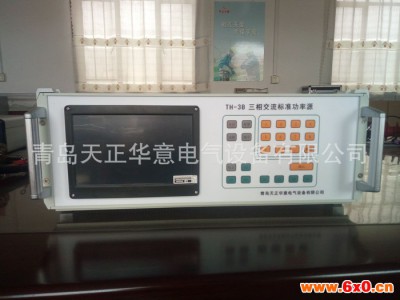

交直流指示仪表检定装置/交直流指示仪表校验装置

三相交直流指示仪表检验装置功能特点

1.体积小、重量轻、档位齐全、功能强。
2.表源一体结构，使用灵活、方便。
3.可程控校验各种交直流电压、电流、功率、频率、相位等指示仪表。
4.程序控制电量自动缓升降到指定的测试点附近，再加程控微调，可方便找准试验点。
5.自动计算并显示指示仪表的校验误差。
6.备有RS232接口，可用微机操作和管理。
7.采用大屏幕液晶显示，操作中文提示，使用简单易学。

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006等的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

2 主要功能及特点

2．1可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2．3功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2．4设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。

2．5设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

2.6 可按电能表检测负荷点或自选点进行电能表校验。

主要功能及指标1.装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。2.有校准功能 ，即能根据外接标准的示值，修正标准源的输出值。3.可手动和半自动检验电力系统中0.2级及以下各种单相交流工频指示表，如电压表、电流表、功率表、

频率表以及各种直流电表。4.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。5.设有RS-232接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位机软件，由

PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。

主要技术指标

交流输出 ·电压量程 50V、100V、200V、400V、600V； ·电流量程 0.5A、1A、2.5A、5A、10A、20A； ·调节范围 0～120% (800V电压除外)； ·调节细度 5×10－5； ·电压、电流输出容量 **大20VA； ·电压、电流调定准确度 ±(0.03%RD+0.02%FS)； ·电压、电流输出稳定度 ≤0.01% /60s； ·电压、电流波形失真度 ≤0.3%； ·功率输出调定准确度 ±(0.06%RD+0.04%FS）； ·正弦波输出频率范围 (45～65)N Hz (N=1，2，3，……31）； ·正弦波输出频率细度 0.001N Hz （N=1，2，3，……31）； ·相位调节范围 0～359.99°； 调节细度 0.01°； ·谐波输出 2～31次，幅度0～20%（基波额定值）； 相位细度 0.01°N (N为谐波次数，N=2，3，4，……31）； 输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。直流输出 ·电压量程 100mV、300mV、1V、3V、10V、30V、100V、300V、600V、1000V； ·电流量程 0.1A、0.3A、1A、3A、10A、30A； ·电压、电流调节范围 0～110% (1000V电压、30A电流除外)； ·电压、电流调节细度 5×10－5； ·电压输出容量 **大 20W； ·电流输出容量 **大 20W； ·电压、电流调定准确度 ±(0.03%RD+0.02%FS)； ·电压、电流输出稳定度 ≤0.01%/60s； ·电压、电流输出纹波　 ≤1%。频率输出 ·正弦波输出范围(用交流电压、电流输出提供） (45～65)N Hz（N=1，2，3，……21）； ·细度 0.001N Hz； ·调定准确度 5×10－5。工作电源 单相 220V±10%，50Hz±5%。使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。体积重量 440×360×160mm3
