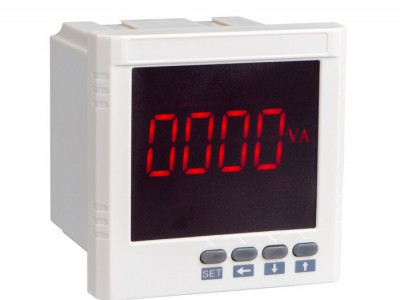

东标PD1056/1D 单相多功能电力仪表 数显电力仪表 多功能电力仪表

产品名称：单相多功能电力仪表

功能概述：

   智能电能表采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量单相电网中的：单相有功电能、单相无功电能仪表还可以测量单相电压、电流、有功功率、无功功率、功率因素、频率，具有极高的性价比，可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信。

产品特点：
1、测量：单相有功电能、无功电能、单相电压、电流、有功功率、无功功率、功率因素、频率
2、显示：采用宽视角、带白色背光的LCD和LED两种规格的显示方式(LED显示无电能功能)
3、通讯：RS485通讯，MODBUS-RTU协议
4、扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
5、用途：可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
6、采用盘面开孔式安装方式
外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm
开孔尺寸：112*112mm 92*92mm 76*76mm 67*67mm

性    能

参    数

输

入

测

量

显

示

网   络

单相

电 压

额定值

AC220V（订货时请说明）

过负荷

测量：1.2倍     瞬时：2倍/10s

功  耗

<1VA (一相)

阻  抗

>300kΩ

精  度

RMS测量，精度等级0.5%

电 流

额定值

AC1A、5A（订货时请说明）

过负荷

持续：1.2倍     瞬时：10倍/10s

功  耗

<0.4VA (每相)

阻  抗

<20mΩ

精  度

RMS测量，精度等级0.5%

频   率

40~60HZ，精度0.1Hz

功   率

有功、无功、实在功率，精度0.5%

显   示

可编程设置、切换、循环，LCD和LED两种规格显示

电能计量

象限电能

有功电能无功电能计量  有功精度1.0级，无功为2级

最大需量

滑差式、滑差时间1min，滑差区间15min

 电
 源

工作范围

AC、DC  80V～265V

功    耗

≤5VA

输
出
可
编
程

数字接口

RS-485、MODBUS-RTU协议

脉冲输出

2路电能脉冲输出

环  境

工作环境

-10~55℃

储存环境

-20~70℃

安  全

耐  压

辅助电源、输入信号、输出信号之间>1.5kV

绝  缘

输入、输出、电源对机壳>5M

外  形

尺  寸

120×120 96 X 96 80x80 72X72（长、宽）

重  量

0．4kg
