产品价格 面议
最小起订量:0 台 可售数量:55 台
产地 | 邢台 |
---|---|
产品别名 | 报价 |
规格 | 厂家 |
类型 | 其他 |
售后服务 | 一年 |
用途 | 其它 |
品牌 | 慧采牌 |
型号 | 2018款 |
加工定制 | 是 |
型号:RL147278三相电子式电能仪表 | 型号:RL147280ACR220EFLK复费率网络电能仪表 | 型号:RL147283DSSD3366三相三线多功能电能智能表 |

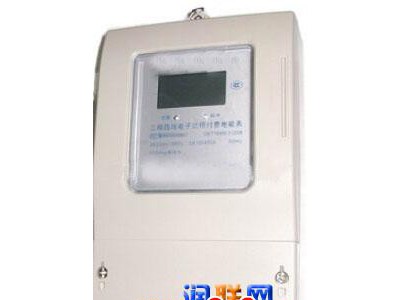

概述
本系列产品适合于实行先付电费后用电制度的场合进行三相交流有功电能的计量,可实现电量预购、负荷限制等功能,解决了供电部门收费的问题。
产品性能符合GB/T17215-2002、GB/T18460.3-2001等标准,显示方式可选(LED或LCD),具有寿命长、准确度高、过载性能好,功耗低和体积小等优点。
3.技术参数
3.1电气要求
3.1.1度等级:1.0级,2.0级
3.1.2正常工作电压:0.9Un~1.1Un参比电压
3.1.3极限工作电压:0.7Un~1.3Un参比电压
3.1.4绝缘电压:2000VAC
3.1.5功率消耗:2W
3.1.6视在功率:10VA
3.1.7起动:电能表在参比电压、参比频率及功率因数为1的条件下,当负载电不充为0.4%lb(1级表)、0.5%lb(2表)时电能表应该连续计量电能。
3.1.8潜动:当电压回路加115%参比电压,电流回路无电流时,电能表输出的脉冲不多于1WH。
3.1.9设计寿命:10年
1 概述
ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。由于该电力仪表还具备完善的通信联网功能,所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比,可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
2 技术指标
技术参数 | 指标 | |
输入 | 网络 | 单相、三相三线、三相四线 |
电压 | 额定值 | AC100V、400V |
过负荷 | 1.2倍持续,瞬时2倍/1秒 | |
功耗 | <0.2VA | |
阻抗 | >200k | |
电流 | 额定值 | AC1A、5A |
过负荷 | 1.2倍持续,瞬时10倍/10秒 | |
功耗 | <0.2VA | |
阻抗 | <0.1 | |
频率 | 505Hz,605Hz | |
输出 | 电能脉冲 | 2路脉冲输出,10000、40000、160000imp/kwh |
通讯 | RS485/Modbus-RTU、Profibus-DP波特率38400、19200、9600、4800可设定 | |
范围 | AC80-270V、DC90-350V | |
功耗 | <1VA | |
工频耐压 | 2kV/1min交流有效值 | |
抗性能 | 符合GB6162 | |
环境 | 温度 | 工作:-10~+55℃,存贮:-25~+70℃ |
湿度 | 95%RH,不结露,无腐蚀性气体场所 | |
海拔 | 2000米 | |
精度等级 | 电流、电压:0.2级,功率、有功电能:0.5级,频率:0.05Hz,无功电能:1级 |
3 产品规格
3.2 96型产品规格
注:
1.J(继电器越限报警输出)与第二路开关量输出复用;
2.ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;
3.ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口,在选配K(4DI/4DO)功能时无脉冲信号输出端口;
4.ACR220E(L)多可带2路模拟量输出。
一、概述
DSSD3366/DSSD3366A电子式三相三线多功能电能表是以三相专用双向计量芯片为核心,选用国际_品牌长寿命元器件制造。它融合了我司十多年智能化、高精度监测监控仪器仪表的制造和现场运行经验,具有精度高、运行稳定性好、功能强、操作方便等特点,可准确、快捷地对各类电参数进行测量、记录和分折。产品符合GB/T178831999、GB/T178821999、DL/T6141997《多功能电能表》等_标准以及行业标准,其通信符合DL/T645-1997《多功能电能表通信规约》的要求。
二、功能特点
★高可靠、低功耗、长寿命、宽量程、高精度
★分时计量正反向有功、无功电能、四象限无功电能
★分时计量正反向有功、无功需量及发生时间
★复费率功能:可编程4种费率,20个时段,13套日时段表,4个时区及30个公共假日
★具有两个RS485接口和一个红外通讯接口
★具有参数自动轮显功能,轮显的参数及时间、顺序可设置
★实时测量总及A、B、C各相的电压、电流、有功功率、无功功率、功率因素及电网频率
★具有失压、失流、断相、全失压、停电、编程、电能清零、电表上下电等事件记录功能
★具有电量冻结和负荷曲线记录功能
★有功和无功脉冲输出、需量周期等秒信号输出功能
三、主要技术指标
工作电压:0.8Un~1.1Un(极限:0.7Un~1.2Un)
工作温度:-25℃~+55℃(极限:-30℃~+65℃)
相对湿度:85%(极限95%RH)
电压线路功耗:2W、10VA
起动电流:符合GB/T17883-1999及GB/T17882-1999要求
四、关键元器件
PCB板及表面装贴元件采用特殊工艺处理,具有良好绝缘、防潮、防氧化特性。
计量芯片:ADE7758
电解电容:日本红宝石(YXF)电容。
显示器件:宽温度、宽视角STN液晶
采用采用阻燃ABS+PC外壳,防褪色铝铭牌。
五、 规格型号
产品型号 | 精度等级 有功/无功 | 接线方式 | 参比电压 |
DSSD3366 | 0.5S/2.0 | 三相三线 | 3100V 3380V |
DSSD3366A | 0.2S/2.0 | ||
电流量程 | 0.3(1.2)A、1(1.2)A、1.5(6)A、5(20)A、10(40)A、20(80)A |
