供应指示仪表校验装置/三相指示仪表校验装置 三相指示仪表检定装置

供应指示仪表校验装置/三相指示仪表校验装置 三相指示仪表检定装置

产品价格 ¥260.00元/台

最小起订量:111 台 可售数量:111 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
山东 青岛市
有效期至:
长期有效
最后更新:
2019-11-24 16:41
浏览次数:
902

店铺信息

所在地区:山东 青岛市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

测量范围:
Array
测量精度:
Array
测量范围 100
测量精度 0.05

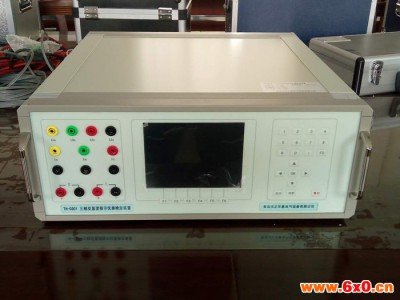

名称 三相指示仪表校验装置
外形尺寸 158
显示方式 液晶
信号类型 数字式
颜色 白色
用途 生产
重量 20
执行质量标准 国标
结构型式 单元组合式
驱动能源 电动
品牌 天正
型号 TH
加工定制

是否提供加工定制 类型 电子式电能仪表
基本电流 50(A) 准确度等级 0.01
参比电压 50(V) 电流倍率 5
显示方式 液晶屏 频率 50(Hz)
**大电流 100(A) 装箱数 1

单相交直流指示仪表检验装置  联系人杨东照18669895723-13708956461- 球球号805146545单相交直流指示仪表检验装置功能特点.1.可检定和校准各种单相交直流电压、电流、功率表、交流频率、相位、功率因数表,配用标准线圈还可检定交直流0-1000A钳表。2.本装置体积小、量程宽、功能强、输出功率大。3.采用闭环标准原方式输出,输出电压、电流软升降,设置点一次到位,使用灵活、方便。4.具有各种保护功能,量限程控切换、使用安全可靠。5.备有接口和软件,可使用计算机控制表,也可脱离计算机检表,通过计算机实现自动检表和管理。6.输出量限:交直流电压100mV~1000V,交流电流20mA~100A,直流电流直流电流100μA-30A。,电流**大输出功率60VA,电压35VA。

本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、**电力公司《交流采样测量装置校验规范》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-1999、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

不仅有着一堆令人羡慕的头衔,前一段时间它还走出**,代表**电网去为英国人民建设电网呢。

何为柔性直流技术?

柔性直流是继交流、常规直流之后,以电压源换流器为核心的新一代直流输电技术,是目前世界上可控性**高、适应性**好的输电技术。 适用于可再生能源并网、分布式发电并网、孤岛供电、城市配电网的增容改造等。



2 主要功能及特点

2.1 可半自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。

2.2 可自动检验电测量变送器(电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。

2.3 电源部分可生成具有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2.4 功放的工作频带为40HZ~1kHZ,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用。

2.5 设有RS-232接口。通过上位机软件(选件),由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理。

2.6 设有大容量的非易失性存贮器,可存贮300块被检仪表的检测原始数据,以供查阅和上传。

2.7 可按电能表检测负荷点或自选点进行电能表校验。



3 主要技术指标

3.1  交流电压量程??50V、100V、200V、400V、600V  ?  **大输出容量?20VA;

3.2  交流电流量程??0.5A、1A、2.5A、5A、10A、20A?? **大输出容量?20VA;

3.3  交流电压、电流调节范围 0~120% FS(800V量程0~105% FS), 调节细度 5×10-5;

3.4  工频交流电压、电流准确度       0.05% FS;

3.5  有功功率(50V~400V)准确度    0.05% FS;

3.6  无功功率(50V~400V)准确度    0.1% FS;

3.7  电流对同名相电压的相位准确度? 0.050;

3.8  频?率??调节范围 45~65HZ,   调节细度 0.001HZ,调定值准确度 5×10-5;

3.9  相?位??调节范围0~359.990,  调节细度 0.010;

3.10 交流电压、电流输出波形失真度??  ≤0.3%;

3.11 交流电压、电流及功率输出稳定度?  ≤0.01% FS /60s;

3.12 谐波2~31次,幅度0~20%,各次谐波相位细度0.010·N(N为谐波次数);

3.13 直流电压量程 75mV、75V、150V、300V、500V、1000V   **大输出容量20W;

3.14 直流电流量程?0.5A、1A、2.5A、5A、10A、20A        **大输出容量20W;

3.15 直流电压、电流调节范围0~120% FS(1000V量程0~105% FS),调节细度5×10-5;

3.16 直流电压、电流输出稳定度?   ≤0.01% FS /60s(峰-峰值);

3.17 直流电压调定值准确度??????     ?0.05% FS;

3.18 直流电流调定值准确度?????       ?0.1% FS;

3.19 直流75mV输出(负载≥5Ω)准确度       0.1% FS;

3.20 直流测量准确度(用于变送器输出测量)   0.02% FS(电压0~±24V,电流0~±24mA);

3.21 电能表测量(50V~400V)综合误差        0.05% (脉冲输出:三相额定值=6Hz);

3.22 工作电源? 单相220V±10%,?50HZ±5%;

3.23 使用环境? 温度200C±100C,?相对湿度≤85%RH;

3.24 体积重量? 约460×430×185mm3,?20kg(豪华型机箱24kg)。
