? 简介

YS300系列油混水信号器用于监控水电站，火电厂及大型泵站的油系统中的混水量（积水量）。当油箱，油管路中积水超过设定值时，发出警报信号，提醒值班人员及时检查系统，确保发电机组、电动机组安全运行。

? 产品特点

l 采用单片机技术，通过测量介电常数变化的原理进行测量，检测可靠。

l 数字调校方法，标定方便可靠。

l 数字化线性处理，测量范围宽。

l 采用分体式结构，使用中不拆卸探头情况下可拔下控制器，进行产品更换或维护。

l 探头材料：不锈钢。

? 工作原理

YS300系列油混水变送控制器根据电容两极间介电常数的变化，引起电容变化原理，测量油中含水量。

? 技术参数

n 供电电源：    DC24V+10% 或 交直流通用型220VDC/220VAC

n 4~20mA负载：≤500Ω

n 功率：        5W

n 相对湿度：    ≤90%

n 工作温度：    5℃~+55℃

n 贮存：        -25℃~+70℃

n 报警接点输出：常开一组  接点容量：5A/AC220V或5A/DC30V

n 量程：        YS300-C侧面安装系列：0.00%~15.00%

                      YS300-S顶部安装系列及YS300-D底部安装系列0.00%~100.0%

n 报警值设定：  四个设定值2.50%，3.50%，5.00%，7.50%可选。出厂设置为5.00%。

? 安装方式

l YS300-S系列为顶部安装系列，伸入油面杆长度可调。

YS300-C系列为侧面安装系列。

YS300-D系列为底部安装系列。

l 在油箱相应位置打一圆孔并车好M36*1.5螺纹，将传感器旋紧固定，保持良好密封。

l 传感器安装时，应保证电极长度L2完全没入油中。

? 外观及端子接线图

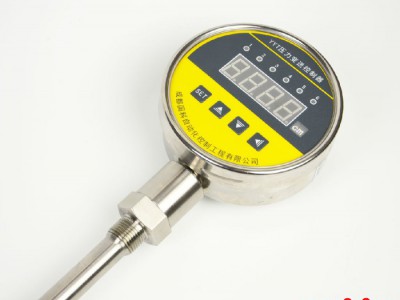

u 变送器外观

u 端子接线示意图 (以仪表接线图为准)
