产品价格 ￥1499.00元/个
最小起订量：1 个 可售数量：1000 个
| 产品名称 | MDI106多功能配电仪表A |
|---|---|
| 产地 | 江苏 |
| 额定电流 | 63A |
| 防护等级 | IP40 |
| 名称 | MDI106 |
| 适用范围 | 多功能配电仪表 |
| 外形尺寸 | 96×96×80mm |
| 应用范围 | 电力 |
| 壳体防护等级 | IP30 |
| 品牌 | 恒典科技 |
| 型号 | MDI106 |
| 加工定制 | 是 |
| 短路关合电流 | 10KA |
| 质量认证 | ISO9001/2000 |
? 可直接从电流、电压互感器接入信号
? 可任意设定PT/CT变比

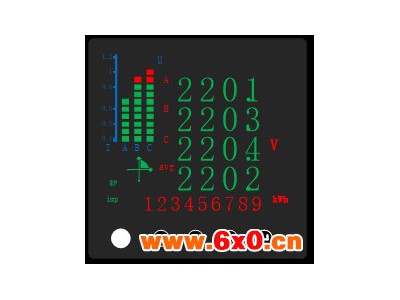

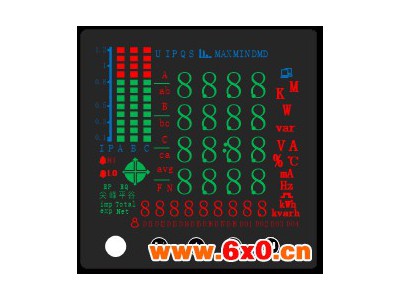

? 高亮带符号LED显示
? 方便安装，接线简单，工程量小
? 可与业界绝大多数PLC相连（Modicon, GE, Simens…）
? 可与业界多种软件通讯（Intouch, Fix, Citec，组态王等）
? 通过网关设备可在大部分系统中使用
? PIR 人体红外探头: 热释电红外感应自动点亮显示，极大的方便现场数据读取，并且极大的节省设备自身功耗，PIR 人体红外感应状态可做为现场入侵安防信号，远程报警。
? 带有上下限报警功能，报警变量、上下限值可任意设置
? 自身待机功耗极低，智能的休眠模式可以保证在不使用的时候将功耗降到极低水平。
1.2 使用要点l 本说明书旨在帮助您快速安装、操作和系统集成MDI 106系列智能电力仪表。
l 在安装和操作之前，请仔细阅读以下注意事项。
l 本说明书供负责安装、维护和操作的技术工程人员使用。
1.3 安全守则l MDI 106系列智能电力仪表的安装、维护和操作必须由合格的电气人员来进行。
l 不要带电作业。
l 不要打开MDI 106系列智能电力仪表的外壳。因机器中没有用户可维护的部件。
l 不要将本产品用于除原目的以外的其他用途。
1.4 使用条件l 空气温度：在-25 0C~+700C。
l 大气条件：空气湿度在200C时不超过90%。
l 环境条件：周围介质无**危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
l 海拔高度：不超过2000m。
多功能配电仪表，又称网络电力仪表、多功能电力仪表或智能配电仪表，是一种数字化监控终端，集测量、监控、通信于一体的智能化设备，其内部采用现代计算机和数字信号处理技术，可以代替多种变送器、仪表、继电器等元件。
多功能配电仪表采用RS-485接口，标准MODBUS-RTU通讯协议，能够集成到任何电力监控系统中，它还可以支持多种组态软件，非常方便的进行现场的组态和建立监控网络以及实施各种监控策略。
MDI 106系列是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的多功能配电仪表。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度等，非常适合于实时电力监控系统。
MDI 106系列具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，MDI 106系列多功能配电仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
2.1 应用领域MDI 106系列多功能配电仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特别是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
? 能源管理系统
? 变电站自动化
? 配电网自动化
? 小区电力监控
? 工业自动化
? 智能建筑
? 智能型配电盘、开关柜
MDI 106系列采用现代微处理器技术和数字信号处理技术设计而成，每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。
MDI 106系列采用RS485的通讯接口和MODBUS-RTU通讯协议，以满足您的自动化通信系统。使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。大尺寸LCD显示器为您提供清晰的数据显示。
对于多功能配电仪表MDI 106系列的使用者来说,可以轻易地在短时间内学会本机两键式操作法，多功能配电仪表MDI 106系列提供自动显示功能，可让使用者同时读取多项电力参数而无须碰触按键。
MDI 106系列的主要功能如下
l 三相电流
l 三相电压
l 功率（三相有功、三相无功、三相视在）
l 功率因数
l 频率
l 电能（消耗有功/无功电能，释放有功/无功电能，总有功/无功电能，净有功/无功电能）
l **多6路开关量输入
l **多4路通用通道，可配置为继电器输出/模拟量输出/脉冲输出/漏电检测输入/开关量输入（模拟量输出**多3路）
l MODBUS-RTU通信协议
l 输入电压
额定值：100V或400VAC，允许25%的超限；
过负荷：2倍额定值（连续）；2500VAC/1秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA
l 输入电流
额定值：5A，允许20%的超限；
过负载：2倍额定值；100A/1秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA
l 输入频率范围
45~65Hz
4.2 测量精度l 电流和电压：0.2级；
l 其它参数：0.5级；
l 频率：0.01Hz；
l 温度漂移系数：50PPM/℃（0-50℃）
4.3 通讯l RS485接口；
l 波特率：2400bps ~38400bps可设定
l MODBUS-RTU 协议
4.4 适用环境l 工作温度：－20℃--+75℃；
l 储存温度：－40℃--+85℃；
l 相对湿度：5%--95% 不结露
4.5 安全性l 设备耐压，绝缘强度：电源、电压输入回路>2kV；
l 电流回路>2.5kV；
l 外形96×96×80mm；
l 重量0.3kg
l 额定值220VAC（+20%／-50%），50/60Hz或直流；
l 功耗：<4W
l DO继电器功耗：0.5W/CH
l DI开关量输入功耗：0.3W/CH
4.8 PIR 人体红外探头l 探测距离：0～5m
l 探测角度： 60°
包装内含下列项目:
l 主机（含插拔式端子排）
l 安装件
l 保修卡
l 产品手册
盘面开孔尺寸：91mm×91mm
