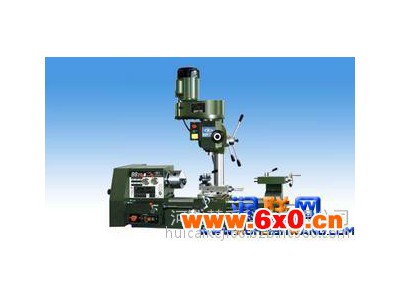

藁城cm615仪表车床|自动走刀仪表车床|

车

削

床身上回转直径 250mm

刀架上回转直径 130mm

工件长度 450mm

切削长度 420mm

主轴锥孔锥度/通孔 MTNo.4/27

主轴转速范围 6级115-1620r.p.m

纵向进给量范围 0.05-0.1mm/r

车削 公制/英制

螺纹 20级0.2-3.5/8-56.t.p.i

范围 模数 10级0.2-1.25

电机 0.55KW; 电源：220V或380V

钻

削

铣

削

钻孔直径 16

立铣刀直径 20

立铣刀盘直径 63

主轴锥孔锥度 No.3

主轴箱移动行程 160

主轴套筒移动行程 80

主轴箱水平回转角度 180

主轴箱左右倾斜角度 90

主轴转速范围 4级400-1640r.p.m

电机 0.55KW;

净

重

BB25-1 145Kg,加长型155Kg

BB25-3 218Kg,加长型238Kg

毛

重

BB25-1 170Kg,加长型190Kg

BB25-3 270Kg,加长型290Kg

莫氏 No.21pc

莫氏 No.4 1pc

内六角扳手 1pc

单头扳手 3pcs

挂轮 1set

T槽工作台

四爪卡盘125 1set

跟刀架 5-30 1set

中心架 5-50 1set

带接丙钻夹头 1-13 莫氏 No.3

铣夹头 4，5，6，8，10，12，14，16

平口钳90mm1set

回转工作台 1set

挂轮 Z40,Z45,Z55,Z60,Z75,Z80,Z110 1set

ModelNo.

型号

HK-180300Vario

HK-210400Vario

Distancebetweencenters

两距离

300mm

400mm

Swingoverbed

回转直径

180mm

210mm

Widthofbed

床身宽度

100mm

100mm

Taperofspindlebore

主轴锥度

MT3

MT3

Spindlebore

主轴孔径

21mm

21mm

Spindlespeeds

主轴转速范围

50-2500rpm

50-2500rpm

Longitudinalfeeds

纵向进给范围

0.08-0.16mm/r

0.08-0.16mm/r

Imperialthreads

英制螺纹范围

10-44TPI

10-44TPI

Metricthreads

公制螺纹范围

0.5-3mm

0.5-3mm

TopSlidetravel

小拖板行程

55mm

55mm

Crossslidetravel

中拖板行程

75mm

75mm

Tailstockquilltravel

尾座套筒行程

65mm

65mm

Taperoftailstockquill

尾座套筒锥度

MT2

MT2

Max.tooldimension

刀具尺寸

10mm

10mm

Motor

电机功率

450W

450W

Packingsize

包装尺寸

800480450mm

910430470mm

Netweight

净重/毛重

60kg/80kg

76kg/96kg
