产品价格 面议
最小起订量:0 台 可售数量:67 台
产地 | 邢台 |
---|---|
产品别名 | 报价 |
规格 | 厂家 |
类型 | 其他 |
售后服务 | 一年 |
用途 | 其它 |
品牌 | 河北慧采 |
型号 | 2018款 |
加工定制 | 是 |
型号:RL044214EV390三相全电量测量表 | 型号:RL044233多功能电力仪表PD203E-2S4 | 型号:RL044255单相多功能电力仪表 |
EV361EV362EV382EV384EV387EV390

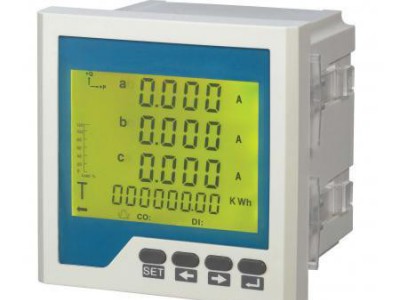

EV300系列三相多功能电力仪表(智能配电监控仪)用于配电系统的测量监视与控制。仪表可真有效值测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功/无功电度。有六路开关量输入用于监视开关状态,两路继电器输出用于控制开关,两路模拟量输出用于DCS系统或工业监控设备。EV300仪表将测量、智能化多功能和简单人机界面结合在一起。
产品特点
测量三相电力参数;电度计量;
高清晰LCD显示;
越限报警;模拟量变送输出,数字输入,继电器输出;
电源电压:100~240Vac(10%),50/60Hz,100~300Vdc(10%);
RS485接口、Modbus-RTU协议;
外形尺寸:96X96X73mm。
功能列表
EV361,三相电压
EV362,三相电流
EV382,三相电流,三相电压
EV384,有功功率,无功功率功率因数
EV387,三相电流,三相电压有功电能无功电能
EV390,三相电流,三相电压有功功率,无功功率视在功率功率因数频率有功电能无功电能
PD203E-2S4 |
|
一、技术参数:
1.测量精度:电流、电压、有功功率、无功功率、功率因数、电度0.5级 |
电流,电压,频率:+0.02Hz、有功电能:0.5S级或0.2S级;无功电能:1级或2级 |
2.信号输入:接线方式:三相四线三相三线 |
额定电压:、AC100V、AC220V、AC380V |
额定电流:AC1A、AC5A |
过负载:电压:1.2倍(持续),2倍/1秒(瞬时) 电流:1.2倍(持续),10倍/5秒(瞬时) |
功耗:电压:1VA/相,电流:0.4VA/相 |
阻抗:电压:300千欧,电流:20m? |
频率:45-65Hz |
3.辅助电源:工作范围AC/DC:80V~270V |
功耗:4VA |
4.功能_:通讯接口,1路RS-485通讯,Modbus-RTU协议 |
波特率:1200-9600bps,默认2400bps |
开关量输入:支持4路干接点输入 |
开关量输出:支持3路继电器输出,容量:AC250/5A,DC30V/5A |
变送输出:支持1路模拟量输出:0/4-20mA或0-5/10V |
5.环境:工作温度-10℃~+55℃ |
存储温度-25℃~+70℃ |
相对湿度93%,无腐蚀性气体场所 |
海拔2500m |
6.安全:绝缘电阻》100兆欧 |
交流耐压AC2KV |
7.电磁兼容性能静电放电4级 |
电快速瞬变脉冲群4级 |
浪涌(冲击)4级 |
二、产品特点:
1.测量单相电流、电压、有功功率、无功功率,频率,功率因素,电能等电量
2.标准CT、PT或电压直接输入,交流采样,适用于各种接线方式
3.单相电能计量
4.各种参数可通过前面板设定或软件设定
5.RS-485通讯接口,MODBUS通讯协议
四、性能指标:
1..精度等级:电压、电流0.2级,功率0.5级,有功电能0.5级、无功电能1级
2..工频耐压:2.5kV(实验电压为交流有效值)
3.绝缘电阻:500兆欧
4.MTBF:100000h
5.静电放电抗度:4级
6.快速瞬变脉冲群抗扰度:4级
7.浪涌抗扰度:4级
8.运行温度:-20℃~+65℃
9存储温度:-40℃~+85℃
10工作相对湿度:90%RH
五、应用领域:
1能源管理系统
2工业自动化
3小区电力监控
4变电站自动化
5配电网自动化
6智能建筑本系列智能数显电测仪表是针对电力电网和自动化控制系统中对电流,电压,功率(有功功率,无功功率),频率,功率因素等电量参数的测量和显示而开发出来的一款高精度仪表。具有显示直观,精度高,稳定性好,抗振动性强等优点。CPU数字化处理,交流真有效值测量,CT(PT)可通过面板按键设定。在测量显示模式下
7可选配:
(1)、继电器控制输出,本系列智能仪表继电器设置灵活(回差值可设定),可设置成:a.两个上限;b.两个下限;c.一个上限,一个下限;。
(2)、模拟量输出DC4-20mA,0-20mA,0-5V,1-5V,0-10V。
(3)、数字量输出,RS485通讯接口,采用标准的Modbus-RTU协议,可直接与工业组态软件相连,方便组网。
六、显示位数
这直接关系到数显表的测量精度,一般来讲,显示位数越高,测量更,价格也越贵,主要有以下几种:两位(99,特殊);三位(999,极少);三位半(1999,普通数显表占主流);四位(9999,智能数显表占主流);四位半(19999);四又四分之三(3999);五位及五位以上(常见于计数器、累计表和高端仪表),用户可以根据测量精度要求来选择几位的数显表。
七、工作电源
所有数显表都需要工作电源,数显表的工作电源主要有:220Vac;110/220Vac;85-265VAC/CD开关电源,24Vdc(一般要订制),5Vdc(小面板表)。
八、特殊要求
若用户有特殊要求**应提出来,让厂家确认能否满足要求,千万不能想当然,比如:IP防护等级、高温工作场合、强场合、特殊信号场合、特殊工作方式等等。
九、注意点:
测量精度(值越小越)、响应速度(值越小响应越快)、工作环境、温度系数(值越小受温度影响越小)、过载能力。
