压力校验仪

中文名

压力校验仪

优    点

可测量电流

组    成

压力源 数字式压力传感器等

特    点

体积小，重量轻，手持式结构

电源及功耗

220VAC 50HZ 3VA

目录

1. 1 压力校验仪简介
2. 2 工作与结构原理
3. 3 校验仪的校验
4. 4 压力校验仪特点

1. 5 技术参数
2. 6 选型所需参数
3. 7 压力校验仪应用
4. 8 选型表

1. 9 校验仪操作方法
2. 10 校验仪优点

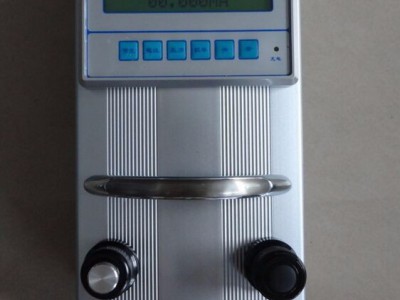

压力校验仪简介编辑智能压力校验仪不仅解决了标准压力的校验，而且更好的满足了现场综合的测试需要。现在有许多厂家为了方便客户,已经将整个仪器微型化智能化.从而使压力校验仪具备了多量程和记录等功能.压力校验仪可用于检定压力开关、精密压力表,普通压力表,压力(差压)变送器,压力传感器及其他压力类仪表。

工作与结构原理编辑仪器包括、图像处理系统、检定软件、计算机和打印机等。压力校验仪结构原理图压力校验仪采用数控压力源自动加压，通过高精度数字式压力传感器获取标准压力值，利用计算机摄像处理系统识别压力表读数，按照相应的压力仪表检定规程，计算各项误差值并作出检定结论。计算机在接受“开始检定”命令后，向数控压力源发出检定命令，数控系统精确控制系统压力到达所需的压力点，然后将标准压力值传输到计算机，计算机通过图像处理系统拍摄并识别压力表读数，然后电控轻敲头模拟人手敲击被检表（按照规程要求），再识别一次被检表的读数，识别结果同高精度压力传感器的标准压力值相比较计算，得出压力仪表的各项示值误差。对于压力变送器和压力传感器，智能压力校验仪测量它们输出的电信号，检定仪控制系统压力到达所需的压力点后，软件读取压力变送器或者压力传感器的电信号值，该值与标准电信号值比较计算得出示值误差。检定完成后对误差数据进行计算处理和保存误差数据，最后显示和打印误差数据表格以及检定结果。

校验仪的校验编辑压力校验仪其内部高性能的微处理器对仪表零点和线性进行连续修正，保证仪表长时间内零点和准确度具有良好的重复性和稳定性，测量准确度高。同时具有超量程报警功能，当所加压力超出额定满量程+2500字时，仪表将显示OVER RANGE！P并且内置蜂鸣器将断续发声，以表示压力(电流)超出满量程，应停止加压，并卸掉部分压力使其在规定量程内，以免损坏压力传感器。当压力校验仪所测量的电流超出22mA时仪表将显示OVER RANGE！I并且内置蜂鸣器将断续发声，以表示所测电流超量程。压力校验仪是为校验各种压力变送器﹑压力传感器﹑压力开关﹑而设计的一款压力校验仪器,在测量压力的同时，也可测量电流，所测压力与设定的压力百分数及测量电流同屏显示，电流及电流百分数可通过显示菜单选择。现在有有许多厂家为了方便客户,已经将整个仪器微型化智能化，从而使压力校验仪具备了多量程和记录等功能.压力校验仪为交直流两用的便携式仪表，在测量压力的同时，可测量电流，同时在LCD上显示出来，并备有24VDC输出。部分仪表安装有打压手泵，可满足一定量程内的使用，使其成为理想的现场校验仪表。

压力校验仪特点编辑，便于携带，适合于现场使用操作。压力校验仪为交直流两用的便携式仪表，在测量压力的同时，可测量电流，同时在LCD上显示出来，并备有24VDC输出。加之前面板上安装有打压手泵，使其成为理想的现场校验仪表。压力校验仪其内部高性能的微处理器对仪表零点和线性进行连续修正，保证仪表长时间内零点和准确度具有良好的重复性和稳定性，测量准确度高。同时具有超量程报警功能，当所加压力超出额定满量程+2500字时，仪表将显示OVER RANGE！P并且内置蜂鸣器将断续发声，以表示压力（电流）超出满量程，应停止加压，并卸掉部分压力使其在规定量程内，以免损坏压力传感器。当压力校验仪所测量的电流超出22mA时仪表将显示OVER RANGE！I并且内置蜂鸣器将断续发声，以表示所测电流超量程。压力校验仪由于其简便易操作、性能稳定、读数直观等优点，已被广大讲师工作者接受和认可。产品性能不断完善，品种也由单一的气压表增加到液压表、有源表、真空表，在数字压力计开发和制造方面积累了许多成功的经验。1.压力校验仪的外壳是全金属的，这种外壳既牢固又可靠，能够承受住强大的冲击。2.使用压力校验仪能够进行压力、电流等的同时检测，并且是很直观清晰的，使用起来很方便。不仅如此，使用压力校验仪的手动造压范围是比较大的，能够在不同的场合中使用。3.压力校验仪的零部件是很精细的，它是经过专门的生产制作出来的，其气密性非常好，符合了相关的标准。4.在压力校验仪中安装有微调节器，使用它的时候，它能够实现检定的压力，使用性能有了很大的完善。不仅如此，在压力校验仪中还有开关时的选择，切换起来是很简单的。技术参数编辑量程：-95KPa～4MPa(内置气压)0-40Mpa（内置液压）0-60Mpa（外接压力源）型号：ConST273分辨率：压力：Min 1Pa电流：Min 1uA电流测量范围：0～22mA直流输出：24VDC准确度： 0.05%FS电流：0.05%±1d相对湿度：≤80%RH过载能力：为量程上限的1.2～1.5倍外形尺寸：240×80×40mm（多型号多规格）重量：2.5Kg内置电池：一次充电可工作15个小时

选型所需参数编辑1、压力量程范围
2、功能要求3、精度等级4、国家检定证明资料量程选择注意：气压在-0.095～0MPa与0～60MPa之间选择。

压力校验仪应用编辑
压力校验仪压力校验仪基本准确度高，是实验室、工厂、大专院校等理想的高档压力校验仪表，是热工行业用于现场热工校验的首选现场校验仪。压力校验仪由于其简便易操作、性能稳定、读数直观等优点，已被广大用户接受和认可。2.1、压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表"接口。2.2、快接头用所配高压软管连接被检仪器即可校验。2.3、电源开、关键：按“开"键打开，LCD显示测量状态；按“关" 键，仪表关机，切断电源。2.4、校零键：测量前，按一下：“校零"键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。2.5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位"键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2"中任何一种单位时，按一下“压力"键，仪表自动切换到出厂时设置压力单位档上。需要显示测量电流时，在仪表显示单位为MPa(或KPa)时，按一下“压力"键，面板上对应的电流指示灯亮，即为测量电流状态。压力校验仪的压力量程与压力泵的配置：

压力校验仪的压力量程根据用户的要求配置，如果的带真空的压力校验仪，压力量程最大在-95KPa~2.5MPa，这款校验仪只需要配置内置式压力泵，一般0~6MPa以内的压力校验仪都可以配置内置式压力表，而超过这个量程的压力就需要配置外置泵了。

选型表

编辑

??	量程	分辨率	负压力	精度	精度	稳定性（一年）	手泵
??	10KPa	1Pa	-	0.10%	0.075%	±0.1%F·S	内置
??	16KPa	1Pa	-	0.10%	0.075%	±0.1%F·S	内置
??	20KPa	1Pa	-	0.10%	0.075%	±0.1%F·S	内置
??	25KPa	1Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	40KPa	1Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	60KPa	1Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	100KPa	10Pa	-	0.10%	0.075%	±0.075%F·S	内置
??	160KPa	10Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	200KPa	10Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	240KPa	10Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	100KPa	10Pa	-95KPa	0.10%	0.075%	±0.075%F·S	内置
??	160KPa	10Pa	-95KPa	0.10%	0.05%	±0.075%F·S	内置
??	200KPa	10Pa	-95KPa	0.10%	0.05%	±0.075%F·S	内置
??	240KPa	10Pa	-95KPa	0.10%	0.05%	±0.075%F·S	内置
??	0.4MPa	10Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	0.6MPa	10Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	1MPa	100Pa	-	0.10%	0.075%	±0.075%F·S	内置
??	1.6MPa	100Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	2.0MPa	100Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	2.5MPa	100Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	4.0MPa	100Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	6.0MPa	100Pa	-	0.10%	0.05%	±0.075%F·S	内置
??	10.0MPa	1KPa	-	0.10%	0.075%	±0.075%F·S	内置
??	16.0MPa	1KPa	-	0.10%	0.05%	±0.075%F·S	内置
??	20MPa	1KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	25MPa	1KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	40MPa	1KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	60MPa	1KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	100MPa	10KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	160MPa	10KPa	-	0.10%	0.05%	±0.075%F·S	外置
??	200MPa	10KPa	-	0.10%	0.05%	±0.075%F·S	外置

校验仪操作方法编辑1、压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表"接口。2、快接头用所配高压软管连接被检仪器即可校验。3、电源开、关键：按“开"键打开，LCD显示测量状态；按“关"键，仪表关机，切断电源。4、压力校验仪校零键：测量前，按一下：“校零"键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位"键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2"中任何一种单位时，按一下“压力"键，仪表自动切换到出厂时设置压力单位档上。6、压力校验仪需要显示测量电流时，在仪表显示单位为MPa(或KPa)时，按一下“压力"键，面板上对应的电流指示灯亮，即为测量电流状态。7、压力校验仪的压力量程与压力泵的配置。

校验仪优点编辑

1. 智能压力校验仪为交直流两用的便携仪表，在测量压力的同时，可测量电流，同时在LCD上显示出来，并具有24VDC输出。加之前面面板上安装有打压手泵，使其成为理想的现场校验仪表。

2.采用高性能CPU和温度传感器对仪表温度漂移进行自动补偿，保证准确度下的使用温度范围宽。3.高性能的微处理器对仪表零点和线性进行连续修正。4.功耗低。保证准确度下的连续工作时间长(电池冲满后)。5.恒流充电，具有电池电压的过充电，欠压自动关机及自动保护功能，保证电池不因为充电或欠压而损坏，电池使用寿命长(因长时间不用，隔三个月充电一次)。6.仪表量程功能丰富，一表多用，具有多种显示风格，可同时显示压力、电流，压力、水柱或压力、公斤及电流百分比。7.微功耗的欠压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会欠压而损坏电池。8.仪表具有超量程报警功能，当所加压力超出额定满量程+2500字时，仪表将显示OVERRANGE!P，并且内置蜂鸣器将断续发声，表示压力超出满量程，停止加压，使用微调，进行上下调整。当仪表所测量的电流超出22mA时仪表将显示OVERRANGE!I并且内置蜂鸣器将将断续发声，表示所测电流超出满量程。9.软件内容丰富，操作简单明了。10.LCD背光压力、电流显示，直观、清晰、结构紧凑合理。体积小，重量轻，携带方便。11.采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。12. 容积式微调，极易实现检点压力。13. 可直接在面板上操作，调校满量程。14. 金属外壳，抗干扰能力强，牢固耐冲击15.智能压力校验仪的前面板安装打压手泵，-90KPa～2.5MPa(各档)，并带有微调、放气阀。手动真空达95%，具有世界先进水平。压力源零部件经精细研磨，气密性好，符合IP52密封标准。
