一、简述

机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。读数方式分刻线式和电子数显两种。

二、主要技术参数

型号：GF218、GF218-ZD、GF982S、GF982S-ZD

测量范围：1345～1365mm

分度值：GF218、GF218-ZD：0.1mm

GF982S、GF982S-ZD ：0.01mm

示值误差：±0.15mm

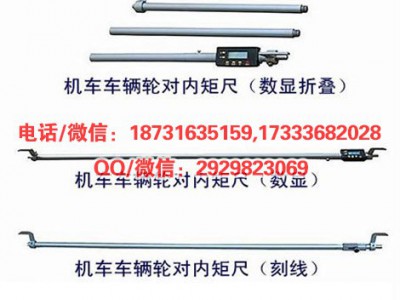

读数及结构：GF218、GF982S：刻线一体式

GF218-ZD GF982S-ZD ：数显组合式

三、数显读数装置操作键简介

ON/OFF（开关键） 作用：打开或关闭电源

SET（预置键） 作用：将显示数值预先设定在某一值上

▼（数值增大键） 作用：将显示数值增大

▼ （数值减小键） 作用：将显示数值减小

ABS/INC （相对测量键）作用：设置相对测量功能

mm/in (公英制转换键） 作用：使指示表既可显示公制（毫米）也可显示英制（英寸）

数显轮对内距尺指示表操作键简介见表2。

四、刻线一体式读数式轮对内距尺操作使用方法

1、将内距尺锁紧螺钉松开，使活动测杆处于自由状态。

2、两手握住内距尺，将其放置于两车轮内侧，使两限位钩落在两车轮轮缘部位。在圆周方向移动内距尺活动测头端，找到的读数，即为轮对内距。

五、数显一体式轮对内距尺操作使用方法

１、校准零位：松紧螺钉( 这时活动测头在弹簧作用下伸至位置)，打开电源开关INC ( 即使之处于ON位置 ) ，使用预置数功能。将显示数字预置到“ 置０数”(“置０数”刻在尺身上)。

２、测量操作：同刻线式轮对内距尺。

３、如每天都要使用，可不关电源，这样可免去“校准零位”操作，而耗电甚微。

六、组合式轮对内距尺操作使用方法

使用前先将拆成两节放置箱内的内距尺通过螺纹联接为一体（注意：务必拧紧），其余操作步骤同一体式内距尺。

七、使用环境

在0～40℃温度、80%以下相对湿度环境条件下使用。

八、检定标准

JJG（铁道）173 -2004《 机车车辆轮对内距尺检定规程 》
