上海工具显微镜19JC 测量功能强大操作简便保修一年

上海工具显微镜19JC 测量功能强大操作简便保修一年

产品价格 ¥98000.00元/台

最小起订量:1 台 可售数量:10 台

用手机扫描二维码直达商品手机版
手机查看详情
所在地区:
上海
有效期至:
长期有效
最后更新:
2019-11-20 11:37
浏览次数:
746

店铺信息

所在地区:上海

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

类型:
Array
目镜放大倍数:
Array
类型 光学显微镜
目镜放大倍数 10X
物镜放大倍数 1X、3X、5X
仪器放大倍数 10X、30X、50X
重量 250000(g)
适用范围 精密测量、非接触测量
装箱数 1
加工定制
品牌 上海
型号 19JC

      产品展示

19JC(C)

      宝贝描述

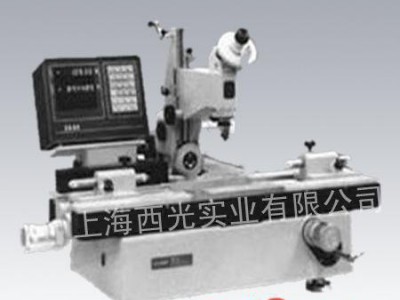

 19JC数字式万能工具显微镜





    19JC数字式万能工具显微镜(万工显)是计量仪器的经典机型,19JC万能工具显微镜(万工显)几乎包容了所有几何量检测的一切手段,19JC万能工具显微镜(万工显)功能全、精度高及操作简便、经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,是科研、教学领域的得力助手。

    19JC万能工具显微镜(万工显)采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,进一步扩大了使用范围。

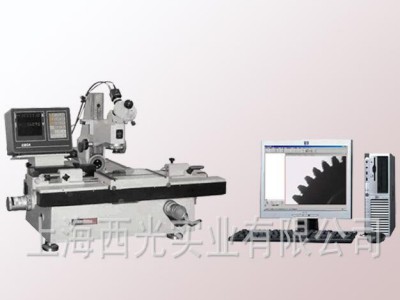

    19JC万能工具显微镜(万工显)的数显表有数据输出接口,可扩展连接二维数据采集器及计算机测量操作系统,升级为19JPC微机型万能工具显微镜。



仪器主要技术规格

  1.测量范围与分度值



(1)X,Y坐标

(6)光学分度头

  测量范围

  X

  200mm

  测量范围

  360°

  Y

  100mm

  分度值

  1′

  分度值(数显读数)

  0.5μm

(7)光学定位器

(2)瞄准显微镜

  测头直径(实际直径值的极限检定误差不大于0.5μm)

  Φ3±0.1mm

  升降行程

  120mm

  测量力

  0.1±0.03N

  力臂倾斜范围

  左右各15°

  最大测量深度

  15mm

  分度值

  10′

(8)玻璃工作台

  照明光阑调节范围

  Φ3-Φ32mm

  玻璃台面尺寸

  215×130mm

  分度值

  1mm

(9)顶针架:

(3)测角目镜

  最大夹持直径

  Φ100mm

  角度测量范围

  360°

  最大夹持长度:

  被测件直径≤55mm时

  750mm

  分度值

  1′

  被测件直径〉55mm时

  600mm

(4)轮廓目镜:

(10)高顶针架:

  角度测量范围

  ±7°

  最大夹持直径

  Φ180mm

  分度值

  10′

  最大夹持长度

  600mm

  圆弧分划板

  曲率半径R0.1-100mm

(11)V型架

  螺纹分划板

  普通螺纹螺距 t=0.25-6㎜

  梯形螺纹螺距T=2-20mm

  左V型架前后

  调节范围

  前后各5mm

(5)光学分度台:(选购件)

  右V型架高低

  调节范围

  向上15mm

  测量范围

  360°

  向下3mm

  分度值

  10″

(12)最大承载量

  玻璃台面直径

  Φ106mm

40公斤



  2.瞄准显微镜光学参数

物镜放大倍数标志值Tag

总放大倍数Total

 用测角或轮廓目镜

10×

30×

50×

 用双像目镜

15×

42×

65×

物方视场(㎜)

 用测角或轮廓目镜

Ф20

Ф6.6

Ф4

 用双像目镜

Ф13

Ф4.7

Ф3

工作距离(㎜)

 用测角或轮廓目镜

81

90

65

 用双像目镜

47

85

63



  3.仪器精度

     温度要求

      ⑴ 工作室的温度应为20 ± 2 ℃

      ⑵ 工作室的温度变化每小时≤0.5 ℃

      ⑶ 被测件和仪器的温度差≤0.5 ℃

     在满足所规定温度要求的条件下,仪器有如下保证:

      ① X 、Y 坐标 用玻璃毫米分划尺进行检定时,仪器的最大不准确度:

        (1 + L / 100)μm  式中L = 测量长度  单位:㎜

         仪器的分划尺按修正表进行修正时:X向不大于0.0035㎜ Y向不大于0.0025

      ②  测角目镜    测量角度的最大不准确度:  不大于1′

      ③  双像目镜    合像的不稳定性:不大于0.0005㎜

          合像的不正确度:不大于 0.001㎜

      ④  光学分度头  最大不准确度:不大于30″

      ⑤  光学分度台  最大不准确度:不大于20″(选购件)

      ⑥  光学分度器  测量的不稳定性:不大于0.001㎜

          测量的不准确度:不大于0.0015㎜

  4.仪器重量、外形尺寸

      主机净重:       约250㎏

      外形尺寸:      (X × Y × Z):980 ×1020 ×640
