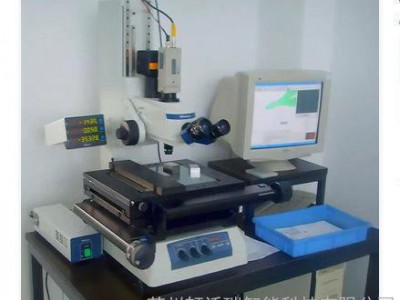

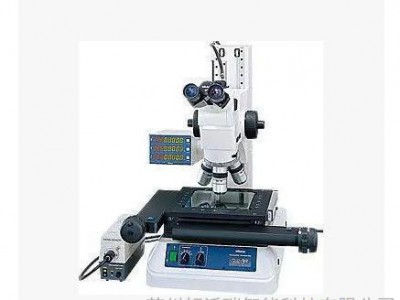

日本三丰mitutoyo MF-A505C系列176-661工具测量显微镜

不带Z轴长度测量

型号

MF-A505C

MF-A101C

MF-A2010C

MF-A2017C

MF-A3017C

MF-A4020C

货号

176-661*

176-662*

176-663*

176-664*

176-665*

176-666*

带有Z轴长度测量

型号

MF-B505C

MF-B101C

MF-B2010C

MF-B2017C

MF-B3017C

MF-B4020C

货号

176-681*

176-682*

176-683*

176-684*

176-685*

176-686*

目镜镜筒（必选）

可选单目或双目镜筒（俯视角角度：25 ° ）；所有型号带有标准TV摄像机接口

十字线（交叉虚线、线宽：5μm）；光路切换（观测/TV摄像机=50/50）

观察图像

正像

观测方法

BF观测

屈光度可调目镜（可选）

10X（视场数：24），15X，20X 注：单目镜筒：1个10X目镜、又目镜筒：2个10X目镜为标配

物镜

ML物镜3X（标准配置），1X，5X，10X，20X，50X，100X

Z轴

**大被测物高度

150mm

220mm

调焦方法

1轴粗/微调、左右手柄（粗调：30mm/圈、微调：0.2mm/圈）

照明滤镜

标准配置提供一个GIF滤光镜（可用于透射和反射照明）

工作台

测量范围（mm）

50x50

100x100

200x100

200x170

300x170

400x200

边界尺寸（mm）

280x280

280x280

350x280

410x342

510x342

610x342

有效截物玻璃尺寸（mm）

180x180

180x180

250x150

270x240

370x240

440x240

旋转角度

—

±5°（左）

±3°（左）

**大负载（玻璃台面）

10kg

20kg

15kg

快速释放装置

X和Y轴（标配）

调零开关

X和Y轴（标配），（MF-B型，Z轴也为标配）

长度测量系统

高精度光栅尺*1

测量精度*2（X轴和Y轴：无负载）

（2.2+0.02L）μm，L：为测量长度（mm）

数显计数器

**小读数

可在1/0.5/0.1μm间转换

显示轴

X和Y轴，（MF_B型、X、Y和Z轴）

功能

调零，方向转换和RS-232C输出

外部尺寸（mm）

562(W)x730(D)x667(H)

562(W)x730(D)x667(H)

624(W)x745(D)x667(H)

632(W)x892(D)x782(H)

682(W)x892(D)x782(H)

757(W)x907(D)x782(H)

重量

65.5kg

69.5 kg

130 kg

138 kg

144 kg

控制器尺寸和重量

114(W)x330(D)x90.5(H)mm  2.0kg

**大能耗

LED : 45W  卤素灯泡：160W

备用卤素灯泡(反射/直射)

标准型号：NO.513667(12V/50W)

长寿命：**2BAB345(12V/50W)

照明装置

LED

卤素灯

货号

176-345*

176-347*

透射照明：远心系统，内置孔径光阑，白光LED光源，无级弯度调整和风扇冷却。

反射照明：克勒照明有可调光圈，白光LED光源，无级亮度调整。

控制器：电源开关(本体电源开关)，交流电源输入连接器(100至240V)

透射照明：远心系统，内置孔径光阑，12V/50W卤素灯，无级亮度调整和风扇冷却。

反射照明：克勒照明有可调光圈，12V/50W卤素灯，无级亮度调整和风扇冷却。

控制器：电源开关(本体电源开关)，交流电源输入连接器(100至240V)
