尼康成像工具显微镜，影像测量呢显微镜MM-200

尼康MM-200测量显微镜|工具显微镜
MM-200系列是新型、数字化测量显微镜。主要用于机械加工车间、检测室的尺寸测量和数据处理。设计结构紧凑、占用面积小，重量轻；白色LED光源寿命较长；测量数据准确，载物台固定设计，使安装、操作更简单；重要的是价格低廉，是一款一般客户就能买得起的测量仪器！

测量显微镜

MM-200系列

新型、数字化测量显微镜。主要用于机械加工车间、检测室的尺寸测量和数据处理。设计结构紧凑、占用面积小，重量轻；白色LED光源寿命较长；测量数据准确，载物台固定设计，使安装、操作更简单；重要的是价格低廉，是一款一般客户就能买得起的测量仪器！

■ 物镜倍率1X、3X、5X、10X可选；

■ 固定载物台型号2X2，行程为50(X)×50(Y)mm，其最大承载能力达5Kg（2Kg内保证精度）；

■ 可支持的最大被测工件高度是110mm；

根据光学系统和数据处理方式的不同，Nikon推荐下面三种配置：

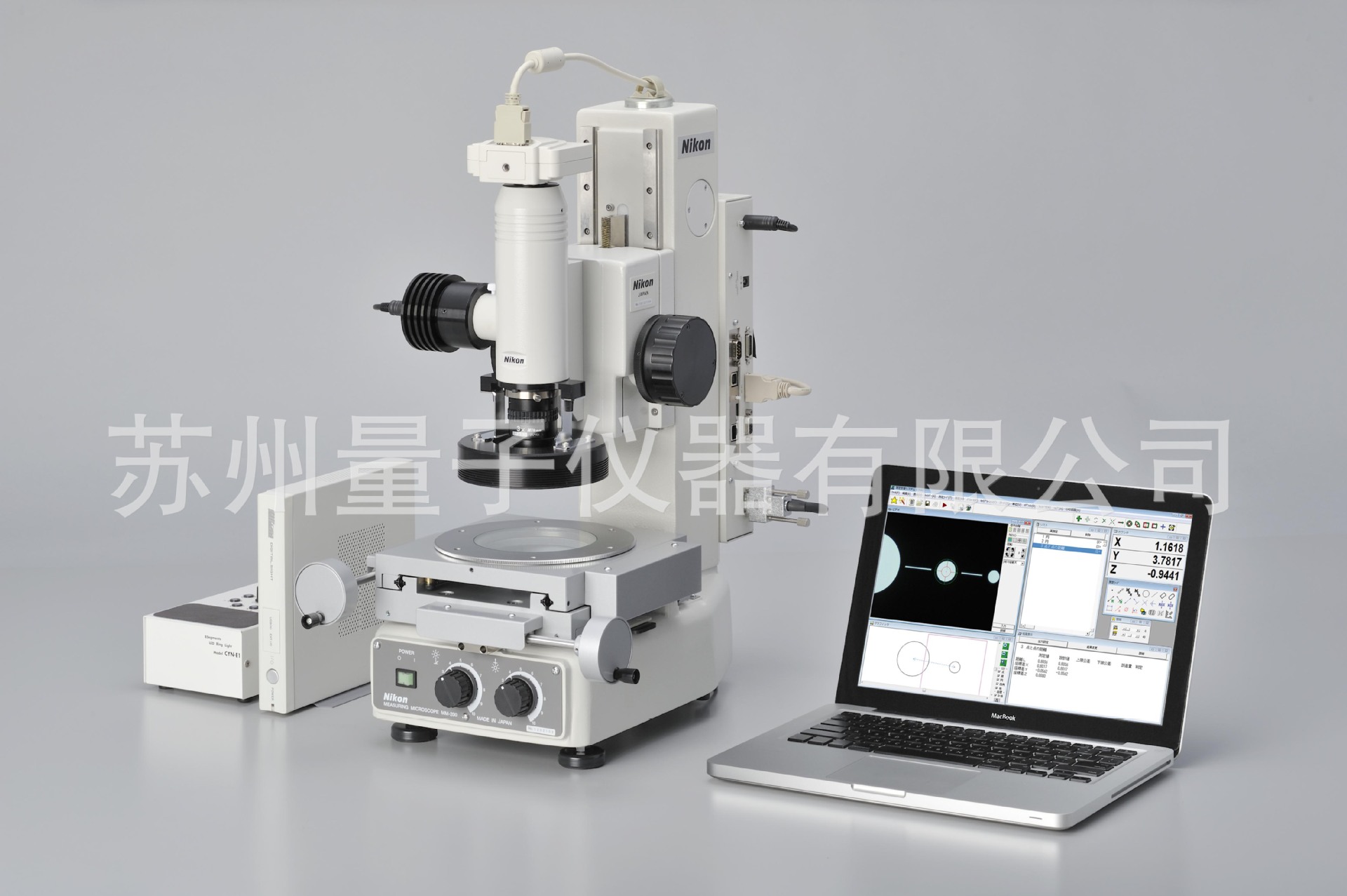

1．影象头+数字影象处理软件E-MAX DS套：

软件自动边界检测，消除人眼瞄准误差，以满足更高精度要求。 软件的数字模板功能，可以通过导入2维 CAD图纸,如齿形、螺纹、同心圆等模板与测量产品对比,迅速判断产品OK/NG,同时可以进行图象存档。（软件详情请参考“数据处理装置E-MAX DS套”）

影象头+数字影象处理软件E-MAX DS

较小模块上的塑料齿轮轮齿

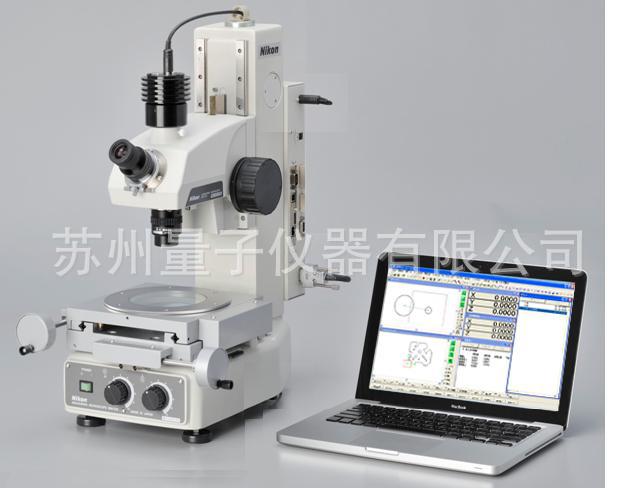

2．单目光学头+数据处理软件E-MAX D套：

D套是数据处理套，便于数据的存储、统计、打印等。（软件详情请参考“数据处理装置-E-MAX D套”）

单目光学头+数据处理软件E-MAX D套

单目光学头+数据处理器DP-E1：

DP-E1结构紧凑，且操作简单、迅速得出测量结果。支持多语种界面操作（详情请参考“数据处理装置-DP-E1”），还可连接第三方数据处理装置。

第三方数据处理装置

其它专用附件



一、测角目镜



1分测角目镜（适用于除U?LU?LMU以外的全部机种）
视场中会出现十字线和以60°的分划线，角度值由相应的读数目镜读取。其测量范围为360°；
10分测角目镜（适用于除U?LU?LMU以外的全部机种）
视场中会出现十字线和角度刻度，当转动目镜底部的滚花环时，十字线和游标均会在180°范围内旋转。





二、测量专用物镜

工作距离长、分辨率高、畸变小。所有物镜几乎都是齐焦的，必须使用物镜转接环才能接装到镜筒上， MM-400/800通用。 3X物镜为标准配置。

倍率	1×	3×	5×	10×	20×	50×	100×
工作距离(mm)	79	75	64	49	20	15	4

 三、8段LED环形照明器CYN-1/CYN-E1

入射角为30°，八个方向的照明可以分别控制，并且可以任意组合，从而实现灵活的照明。可以与测量显微镜MM-400/800配合使用；其中CYN-E1型可以由E-MAX软件进行
程序控制。

四、XY复位开关

可安装在测量显微镜机身比较靠近人体的位置，使操作者在操作载物台期间可以轻松地进行复位，即XY坐标计数器置零。

X轴

Y轴

测量显微镜与轮廓投影仪之通用附件一、测量载物台

测量载物台与测量显微镜或轮廓投影仪组合使用，可以使放置在载物台上面的被测物沿X、Y方向移动，并且可以直接读取其移动量。带有光栅尺的载物台的移动量会以数字显示，能够与数据处理系统或打印机连接，进行迅速、方便的测量。

尼康提供大量的载物台以供选择，其中包括新款12x8载物台。除O3L和9V以外，所有型号的载物台均达到（3+L/50）μm（L = 测量长度，单位为mm）的卓越精度。也可以选购高精度型（1.5+L/100μm）（L=测量长度，单位为mm）载物台。

规格：

注：有些测量载物台需要用到一块转接板，才能安装到测量显微镜或轮廓
投影仪上。







二、旋转台

安装在上述测量载物台上，可以带动工件做水平旋转，用来调整其方向和角度，便于找正。

规格



型号	旋转台直径 （mm）	台面玻璃直径（mm）	旋转范围	工装卡具安装	自重 （kg）	适用载物台
4型 （D）	282	262	360? （无刻度）	螺孔6-M6	约8	10x6，8x6，9V
3型 （C）	204	165	360? （无刻度）	螺孔6-M6	约5	6x4，4x4
2型 （A2）	160	107	360? （2分读数）	T形槽/螺孔6-M6	约4	O3L专用


卧式分度台RI-3600L

A能够以0.01°的分辨率旋转被测物并显示其角度。

规格



最小读数值	1″
控制分辨率	0.01°
被测物最大直径	75mm
可安装载物台	10x6，8x6，6x4，4x4。

可倾式顶尖架

A2型可倾式顶尖架可装在3型和2型两种旋转台上使用；B型可倾式顶尖架是9V型载物台专用的。



型号	水平状态下最大工件直径和长度	中心高度	倾角范围	重量（kg）	适用载物台
A2	Ф68x120mm	45mm	10?（1格1?）	约2.2	6X4与4X4（使用3型转台），2X2与O3L（使用2型转台）
B	Ф100x250mm	100mm	15?（1格1?）	约6	9V专用



V型架（9V/O3L用）



用于横向固定圆柱形工件，以便进行测量（自重约1kg）。

规格



U形卡钩挂位置	工件直径	工件中心高度
下槽	5-16mm	33-41mm
上槽	13-25mm	39-47mm

DPU-414型热敏打印机

可以连接到测量显微镜或轮廓投影仪上，用于打印计数器数值或DP-E1型数据处理器的输出数据。 具体的连接方法，请查看有关产品样本。
