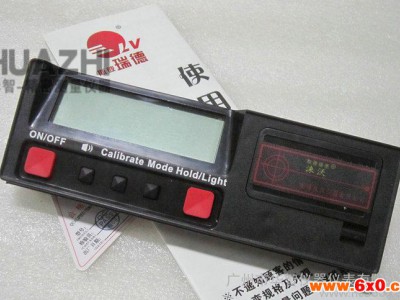

电子数显水平仪 角度仪 测量工具 底部带磁

类型	万能角度尺
测量范围	360°
测量精度	0.10°
分辨率	0.10°
品牌	中性
型号	角度仪

电子数显水平仪 角度仪 测量工具 底部带磁



操作使用方法

开关电源：

键为电源开关键。在关机状态下长按此按键3秒，蜂鸣器鸣叫一声，系统进入默认角度测量模式；在开机状态下长按此按键3秒，系统进入关机状态；如果开机状态下液晶背光同时打开，在执行关机时背光同时关闭。



开启提示音：

键为提示音开启（关闭）键。在开机状态下，短按一次本按键，发出提示音一次，液晶屏显示区上方显示声音符号表示提示音打开；在已经打开提示音状态下，短按一次本按键，发出提示音一声，液晶屏显示区上方提示音符号消失表示提示音已经关闭。

打开提示音后，显示角度为0°和90°时，提示音长鸣。且箭头指示下方的黑色标记会随着预设角度的增加按比例增加，提示音随着黑色标记的增加也会鸣叫提示。



水平校准（校准0度）：

 校准模式按键，校准方式详见校准方法。

测量模式切换：

键为模式切换按键。

在开机状态下短按本按键可以实现:

A：普通倾角显示模式（开机默认）

B：%显示模式，百分比模式测量时，数字显示上方的百分比符号“%”出现.

C:相对角度显示模式、的切换。相对角度显示时可以在任意角度设零开始测量。在相对角度测量时，角度显示会进行每隔一秒的闪烁以增加相对角度显示和普通倾角显示的区别。如在打开提示音状态下，每切换一次模式提示音会鸣叫一声，在相对模式下，提示音会长时间间断鸣响提示。



显示锁定：



   在开机状态下短按本键会锁定当时显示的角度值，并显示锁定符号“H”；再次短按本键一次解锁，锁定符号“H”消失。

 开关显示背光：

在开机状态下长按键3秒会打开液晶屏背光，提示音鸣叫一声，然后再次长按3秒会关闭背光，提示音鸣叫一声。在打开背光时进行任意按键操作，背光会保持长亮，在20秒内无任何按键操作，背光会自动熄灭，恢复操作背光自动开启。



水平校准方法：

1.将水平尺开机，置于标准水平平台；

2.长按键3秒，系统进入角度校正状态，LCD显示“CAlL1”，蜂鸣器鸣叫一声；



3. 5秒钟后显示“CALL2”，将水平尺在垂直面旋转180度放置于水平面上，将水平尺顶面向下，正面面向操作者，平稳的放置在平台上；



4. 再过5秒钟，液晶显示“Succ”，蜂鸣器长鸣一声表示校正成功2秒后回到校正前的状态；



5.如果没有显示“Succ”直接回到校验前的状态，表示校正失败；

注意：用户在进行校准实际是设置整个仪器的参考0°点，并不改变仪器输出数据的参数。



更换电池：



打开并卸下电池盒盖；将电池从电池座上拔下，取下已耗尽电池；将一颗新电池装入电池盒；（安装电池时，请确认您的双手及本产品都处于干燥状态。）将电池插上电池座，关上电池盒盖。（在关闭盒盖前请确认电池的正（+）负（-）极放置无误，以防止对本产品造成不必要的损坏）



故障及解决方法：

如因外力碰撞等突发事故引起显示数据不正常时，请首先将电源关闭，并将电池从尺身中取出，长按住“ON_OFF”键一分钟，然后将电池放入打开电源**应可解决，未能解决的，请联系生产商。



使用提示：

1.当电量不足时，电池符号会闪烁显示，请尽快更换电池。

2.由于本产品只适用于两轴测量，在第三轴(即水平尺的正面与背面)与水平夹角小于于45°时，液晶会显示错误信息“Err”。



产品技术参数：

电源：9V PP3碱性电池。

重量：约100克（不含电池）

自动关机：在开机状态下，120秒内未有大于0.1°的角度变化及按键操作即自动关机。

待机时间：约700天。（长时间不使用时请将电池取出存放）

使用温度：-10℃--+60℃   存储温度：-20℃--+80℃

工作湿度< 90%RH

量程：0~90度x4个象限即360度

显示分辨率：0.10°

精度：精度< 0.1°；使用温度区间误差(即温度漂移)<0.05°；长时间离散< 0.1°；重复误差<0.07°。

自动提示：0度90度180度

外形尺寸(MM)：160x52.5x21.5(长x宽x厚)

显示尺寸(mm)：71.5x23.5（长x宽）
