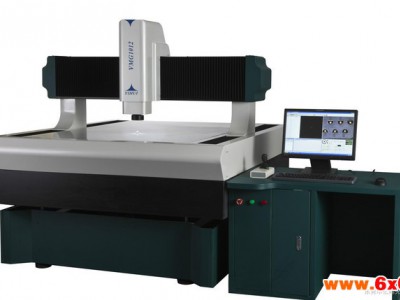

VMG1012影像测量仪 2.5D工差测量工具影像仪 二维测

型号

VMG0608

VMG0810

VMG1012

VMG1215

VMG1518

玻璃台尺寸

700*900

900*1100

1100*1300

1300*1600

1600*1900

运动行程

600*800*200

800*1000*200

1000*1200*200

1200*1500*200

1500*1800*200

外形尺寸

1220*1520*1600

1420*1720*1600

1620*1920*1600

1820*2220*1600

2120*2520*1600

仪器重量

1380

2000

2500

3000

4000

X.Y.Z轴数显解析度:0.0005mm

摄像机：TEO 1/2″CCD摄像机

变焦物镜倍率：0.7-4.5X

X、Y坐标示值误差 ≤（3+L/200）L为被测长度，单位：mm）

视频倍率:20-128X

物方视场:12.7mm

表面光源透射光源均用LED,亮度可调

可选配RENISHAW简易测头和3D测量软件

仪器特点:仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）um，L为被测长度（单位：mm）；仪器配有专用微型打印机和脚踏开关，数据输出的采样十分方便。

仪器特点:MQ系列测量机采用先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

仪器特点：采用SB双重闭环运动控制系统，电机在高速运动时具有精确的定位性能。采用COOMUSK伺服电机，提高了机器运行速度，还简化了仪器与PC机的接口，PC机与仪器通过USB线和S端子线连接。采用花岗石平台、新型立柱及工作台，外观简洁大方。表面光由独立40组光源组成，每一组均为恒流源驱动，200级连续可调。配有我公司专用的CNC软件，大大提高测量效率。

仪器特点:仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门的测量软件可对测绘图形进行处理；测量数据及图形、AutoCAD制成报表可直接转换到Word、Excel。
