名称  轴肩距尺

二、结构

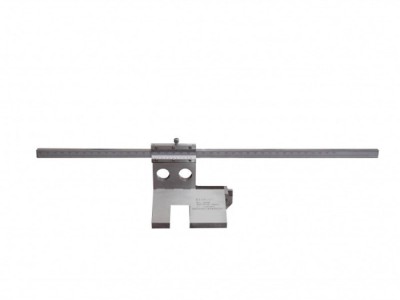

轴肩距尺主要由尺身、固定V形支座、活动V型支座、固定测量头、活动测量头、游标读数装置、微调装置、校对量规等组成。结构如图1所示。

型号测量范围

（mm） 分度值

(mm)示值误差

（mm）

GF2603A 1680～1780 0.02≤±0.15

三、主要技术参数见下表

四、操作使用方法

1、校对零位：将轴肩距尺放置在平稳的工作台上，移动活动支座，使读数略大于1750mm，拧紧微调装置锁紧螺钉，将校对量规两测头放置于轴肩距尺两测量面中间，通过调整微调装置使游标读数与校对量规的实际长度相同。若不相同则可通过调整游标使之相同。

说明：不必每次使用都校对零位，依使用频率一个月或三个月校对一次即可。

2、测量操作：将轴肩距尺两V形支座放置在被测车轴轴颈上，使固定测量面与轴的一端轴肩密贴，移动活动V形支座使之与轴的另一端轴肩接近，拧紧微调装置的锁紧螺钉，通过调整微调装置使活动测头测量面与轴肩密贴，这时即可从游标读数装置中读取两轴肩的距离。

五、检验方法

按照《车辆车轴轴肩距尺检验办法》进行检验。

六、使用注意事项与保养

1、使用和搬运过程中应避免对各部件的剧烈摔碰，以免损坏。

2、校对杆用后应涂上防锈油，以免锈蚀。

3、使用完后应放回包装盒内。
