产品价格 ¥1.00元/台
最小起订量:0 台 可售数量:1000 台
测量范围 | 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s |
---|---|
工作温度 | -20℃~+250℃ |
工作压力 | 中压式 |
公称通径 | 350~1200mm |
精度等级 | 1.5 |
类型 | 涡街流量计 |
适用介质 | 空气,氧气,气体,水,柴油,高纯气体,低腐蚀性气体,液化气,蒸汽,液体,氨气,氮气,油品,弱酸碱介质 |
品牌 | 恒信 |
型号 | hx |
加工定制 | 定制 |
厂家(产地) | 淮安 |
HXLU系列涡街流量计主要用于工业管道介质流体的流量测量。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。
涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
优势:
厂家直销,价格优惠,质量保障,性价比高,有**的售后服务团队,解决一切后顾之忧
一、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。
二、安装简单,维护十分方便。
三、检测传感器不直接接触被测介质,性能稳定,寿命长。
四、输出是与流量成正比的脉冲信号,无零点漂移,精度高。
五、测量范围宽,量程比可达1:10。
六、压力损失较小,运行费用低,更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
应用范围广,蒸汽、气体、液体的流量均可测量。
检定周期为二年。

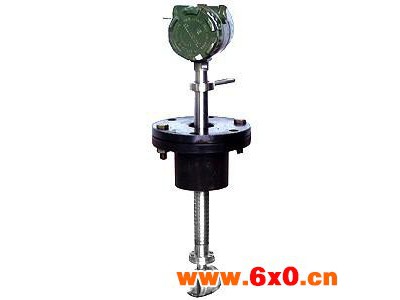

LUGB型涡街流量传感器应用内径范围为25-300mm(满管式),KTLUI型插入式涡街流量传感器应用内径范围为350-1200mm(插入式),满管式测量液体精度为1%,测量蒸汽和气体精度为1.5%,插入式测量液体精度为2%,测量蒸汽和气体精度为2.5%,被测介质温度为-20~150℃、-40~250℃、+100~350℃(仅管式),输出信号为三线制电压脉冲,三线制4-20mA、二线制4-20mA。
涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计,旋涡的发生频率与流体的速度成正比,在一定条件下,流体旋涡对三角柱产生交替变化的压力,由压电信号传感器检测成电信号经前置放大器进行放大,变成标准电信号输出。
VA型系列涡街流量计可以对广泛的气体(包括蒸汽)和液体进行容积计量,配接流量积算仪和温度、压力传感器可进行质量运算及各种参数显示。
涡街流量计技术参数
◆测量介质: 气体、液体、蒸气

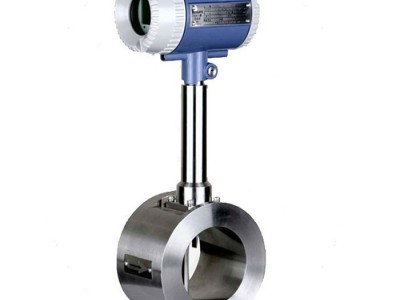

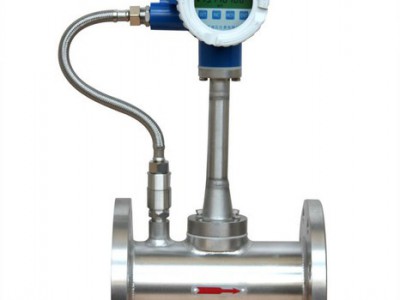

◆口径规格 法兰卡装式口径选择25,32,50,80,100 ;法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃~100℃ 高温–25℃~150℃ -25℃~250℃
◆输出信号 脉冲电压输出信号 高电平8~10V低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90%RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
◆防护等级 IP65
适用范围:
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
