上海 万能工具显微镜专业测量软件 二维数据测量系统

特点与用途：

         MT-1型二维数据测量系统是专门用于所有**工具显微镜、大型工具显微镜和精密测量投影仪以及精密测量显微镜开发的计算机辅助测量系统。该系统采用MICROTEST测量软件，将计算机与光学仪器有机地结合成一体，使测量过程更加方便，更加快捷，更加**，是智能化测量的有效工具。

产品说明：

二维数据测量系有三个部分组成

1.MT型数据采集器

          数据采集器采用可编程控制器，负责采集测量仪器的数据，并将其转换成计算机输入信息。它连接于计算机的RS-232通讯口。

 2.计算机与打印机

 586PC以上（16M内存，540M硬盘）、运行WINDOWS98/NT/2000/XP、各种型号打印机。

 3.MICROTEST测量软件**

功能介绍：

 (1)基本测量功能

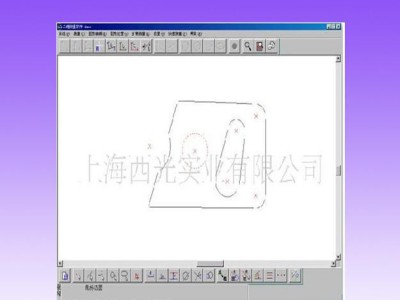

         采用WINDOWS界面,所有操作均由鼠标控制,可以进行点、线、园、弧、直线度、园度、齿轮、螺纹、凸轮等的测量。测量过程结束后，可在计算机屏幕上显示工件轮廓图。快速测量功能能方便、快捷地显示各种所需的测量数据，极大地提高了测量效率。

 (2)计算功能

 测量过程结束后，工件轮廓图显示在计算机屏幕上，各种计算求值全部由鼠标完成。

 (3)图形编辑功能

 可以对工件轮廓进行修改，产生新的轮廓图。

 (4)打印功能

        所有测量结果，计算结果以及工件轮廓图均以文件方式保存在计算机中，可随时调用，随时打印

 (5) CAD接口

           通过CAD接口可以方便、快捷地将工件轮廓图转到AUTOCAD中，充分利用AUTOCAD的功能,可以方便地将测量轮廓图转换成工件图纸，从而可以方便实现零件仿制工作。

数据采集器尺寸与重量：

尺寸：（长×宽×高）220mm×218mm×100mm

 重量： 0.5kg

 工作电压 220V/50HZ
