丰城数字式工具显微镜连续变倍熔深测量显微镜产品的详细说明

产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	河北慧采
型号	2019款
加工定制	是

1、丰城数字式工具显微镜RL157512连续变倍熔深测量显微镜RL157515产品的详细说明
【河北慧采科技开发有限公司】中国质量AA企业★★产品质量信得过企业★★行业100佳满意产品★★3届消费者信得过单位★★2017年知名企业荣誉★★拨打电话请告诉我产品订货
2、丰城数字式工具显微镜RL157512连续变倍熔深测量显微镜RL157515产品的详细说明图片

型号:RL157512数字式工具显微镜	型号:RL157515连续变倍熔深测量显微镜

3、丰城数字式工具显微镜RL157512连续变倍熔深测量显微镜RL157515产品的详细说明内容
型号:RL157512数字式工具显微镜

技术指标 仪器精度

温度要求

工作室的温度应为20&plun;2℃

工作室的温度变化每小时≤0.5℃

被测件和仪器的温度差≤0.5℃

在满足所规定温度要求的条件下，仪器有如下保证：

X、Y坐标用玻璃毫米分划尺进行检定时，仪器的大不准确度：

（1+L/100）μm式中L=测量长度单位：㎜

仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜Y向不大于0.0025

测角目镜测量角度的大不准确度：不大于1′

双像目镜合像的不稳定性：不大于0.0005㎜合像的不正确度：不大于0.001㎜

光学分度头大不准确度：不大于30″

光学分度台大不准确度：不大于20″（选购件）

光学分度器测量的不稳定性：不大于0.001㎜测量的不准确度：不大于0.0015㎜

仪器重量、外形尺寸

主机净重：约250㎏

外形尺寸：（X×Y×Z）：980×1020×0 测量特性

测量范围与分度值
Ｘ、Ｙ坐标　 测量范围： 200×100㎜ 分格值： 0.0005㎜
瞄准显微镜 升降行程： 120㎜
力臂倾斜范围： 左右各15度　 分度值： 10′
照明光阑调节范围： Φ3～Φ32㎜　 分格值： 1㎜
测角目镜 角度测量范围： 360°　　分度值： 1′　　　　　　　轮廓目镜 角度测量范围： 　&plun;7°　 分度值： 10′
　　圆弧分划板： 曲率半径：　 R0.1～100㎜
　　 螺纹分划板： 普通螺纹螺距　 t = 0.25 - 6㎜
　　　　　 梯形螺纹螺距 T = 2 - 20㎜
光学分度台 测量范围： 360° 　　分度值：10″（投影读数）
（选购件） 玻璃台面直径：Φ106㎜
光学分度头 测量范围： 360° 　　分度值： 1′
光学 测头直径： Φ3&plun;0.1㎜
（实际直径值的极限检定误差不大于0.5μm）
　测量力：　 0.1&plun;0.03N
　　 大测量深度： 15㎜
玻璃工作台 玻璃台面尺寸： 215×130㎜
顶针架 　大夹持直径： Φ100㎜
　　大夹持长度： 被测件直径 ≤ 55㎜时： 750㎜
　　　　　被测件直径 ＞ 55㎜时： 600㎜
高顶针架 大夹持直径：Φ180㎜
　　 大夹持长度： 600㎜
V形架　 左V形架前后调节范围：　 前后各5㎜
　　右V形架高低调节范围： 向上15㎜；向下3㎜
大承载量 40㎏

物镜放大倍数标志值Tag		1×	3×	5×
总放大倍数Total	用测角或轮廓目镜	10×	30×	50×
	用双像目镜	15×	42×	65×
物方视场（㎜）	用测角或轮廓目镜	φ20	φ6.6	φ4
	用双像目镜	φ13	φ4.7	φ3
工作距离（㎜）	用测角或轮廓目镜	81	90	65
	用双像目镜	47	85	63

栏目页面:www.runlian365.com/product/10699.html
测量显微镜
来源网址:www.runlian365.com/chanpin/did-157512-pid-10699.html
数字式工具显微镜

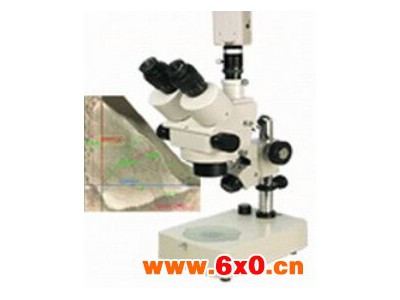

型号:RL157515连续变倍熔深测量显微镜

成像系统组成简介：

A1130706/A1130706连续变倍熔深测量显微镜成像系统是将传统的光学显微镜与计算机(数锣机)通过光电转换器有机

地结合在一起，不仅可以通过目镜作显微观察，还能在计算机(数锣机)显示屏幕上观察实时动态图像，并能将所需

要的图片进行编辑、保存和打印。 技术指标

目镜 类型 放大倍数（X） 视场直径（NA） 广角目镜 10X Φ20 物镜变倍范围 ： 0.7--4.5X 总放大倍数 ： 7—45X 变 倍 比 ： 6.5：1 双目瞳距调节范围 ： 55--75mm 移动工作距离 ： 200mm 圆形载物台直径 ： 95mm 光源：上下卤素灯亮度可调或上卤下荧灯 图形测量软件系统

测量特性 成像系统配套件：

1.电脑型(A1130706) 1、三目体视显微镜 2、适配镜 3、器(CCD)

4、图像采集卡 5.计算机

2.数锣机型(A1130707) 1、三目体视显微镜 2、适配镜 3、器(CCD)

4、数锣机

系统参考放大倍数：

1．电脑型(A1130706)：7X-320X(以21寸电视机，2X的大物镜为例)

2．数锣机型(A1130707)：7X-240X

仪器选配件：1.二维工作台 2.光纤冷光源（亮度可调） 3.LED灯（环形灯，亮度可调）

4.物镜：0.3X 0.5X 0.75X 1.5X 2X

栏目页面:www.runlian365.com/product/10699.html
测量显微镜
来源网址:www.runlian365.com/chanpin/did-157515-pid-10699.html
连续变倍熔深测量显微镜
