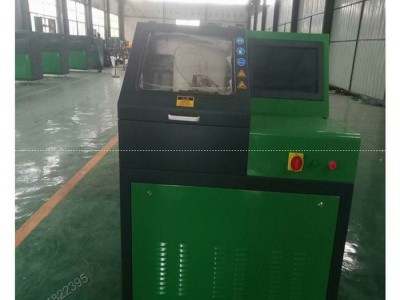

WP10柴油发动机电喷油嘴压电试验台CRI200型 行程测量卡工具IQ

类型	汽车试验台,喷油器电喷试验台
尺寸	160（cm） 束
功率	11000（W）
最大轴重	700（kg） 亩/h
最高允许车速	115（km/h） 线/s
产地	泰安市
是否进口	否
订货号	W231078
货号	231078
是否跨境货源	否
电源电压	380（V）
工作温度	40（℃）
外形尺寸	150cm
品牌	泰安精达动力
型号	CRS200
加工定制	是

WP10发动机电控燃油系统

主要组件：

共轨泵、共轨管、压力限制阀、喷油器、电控单元（ECU）、高压油管、低压油管、燃油滤清器、线束

传感器：

曲轴信号传感器、凸轮轴信号传感器—给ECU提供正确的曲轴转角，从而确定正确的喷油时间；

冷却水温传感器、进气压力温度传感器、轨压传感器

控制器：

燃油流量控制器、喷油器控制器 EPS200 CRS200型电喷喷油器试验台 康明斯PT油泵喷油器试验台 邹凡强 专业提供柴油电喷实验设备13854822395可为用户提供油泵喷油器维修检测技术指导！

燃油的流向：

燃油箱——粗滤器——ECU——输油泵——精滤器—共轨泵——高压油管——共轨管——高压油管——喷油器

1.2 其余相关组件

飞轮、飞轮壳、气缸体、齿轮室、空压机、油底壳

2. WP10柴油机装配工艺要点

在总装线将柴油机所有零部件依次装好，并将电控系统所有部件包括高压油泵、ECU、喷油器、传感器、线束等全部装好。

装好的机器进行出厂试验，喷漆包装出厂。

2.1 高压油泵的安装：

高压油泵安装时应注意油泵凸轮轴与传动齿轮有良好的结合。锥面去油脂；拧紧力矩250~300N.m

在共轨喷油泵上安装喷油泵法兰及喷油泵齿轮，且两零件正时刻线对齐后装入齿轮室，在一缸活塞在爆发上止点位置时，喷油泵齿轮正时刻线对准齿轮室上M30X1.5观察孔刻度线。

高压泵的运输：流量控制器、齿轮泵不能作为支撑点。

2.2 喷油器的安装

喷油器通过法兰紧固在气缸盖上。下图所示为两种喷油器压紧样式。高压油管可以直接连接到喷油器上（通过外部接头），或间接的通过气缸盖内的内部高压接头连接。

喷油器压紧力必须作用在轴向上，否则喷油器体的变形，将会加剧内部针阀体的磨损，影响寿命。

喷油器紧固螺栓力矩M8（2根）： 10~12N.m两个法兰拧紧力必须相等。法兰与喷油器成90°角，法兰两边必须同时夹紧。过高的压紧力会使得喷油率变化。
